Добавьте нотации кратности на схему UML Visio, чтобы указать отношение количества между объектами.
В этой статье
Задание значения кратности
В Visio в меню Файл выберите Пункт Создать>программное обеспечение, а затем — Нотация базы данных UML.
Выберите единицы измерения (метрические или американские), а затем нажмите кнопку Создать.
Из набора элементов Нотация UML для моделирования баз данных перетащите фигуру Сущность на страницу документа.
Перетащите другую фигуру Сущность на страницу документа, чтобы создать второй объект.
Перетащите фигуру Связь на страницу документа, чтобы создать линию связи.
Чтобы связать объекты, перетащите левый край линии связи к первому объекту и приклейте его к атрибуту, точке соединения или всему объекту. Перетащите другой конец линии связи и приклейте его ко второму объекту.

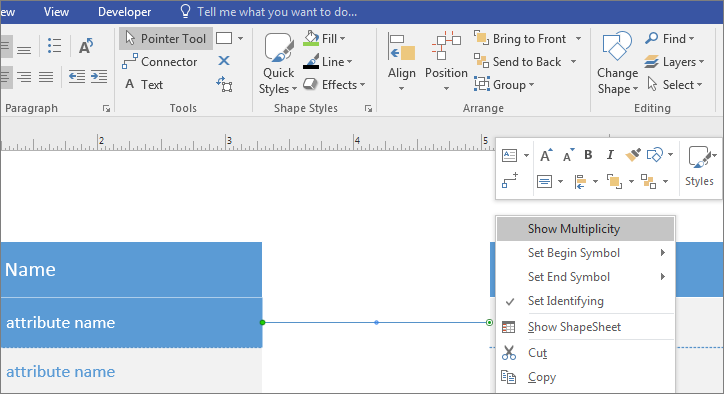

Щелкните правой кнопкой мыши фигуру Связь фигуры, а затем выберите команду Показать кратность.

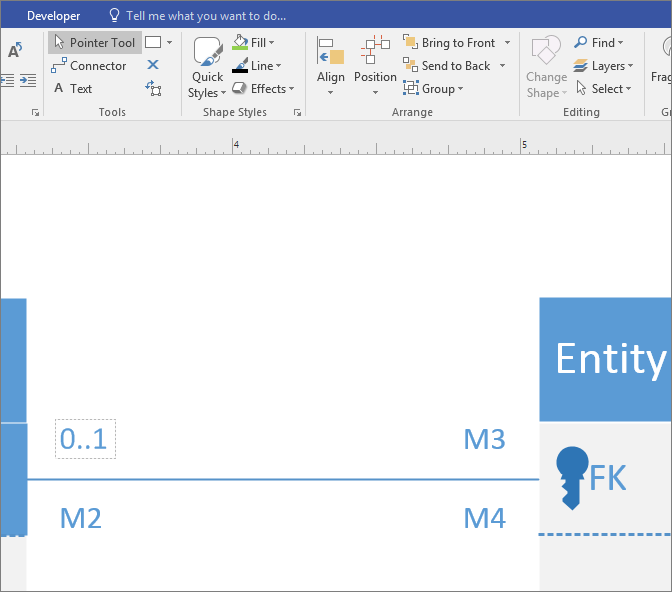

Щелкните первое поле кратности и введите нужное значение.
Введите значение кратности в каждом поле. Щелкните правой кнопкой мыши ненужные поля и выберите Удалить.

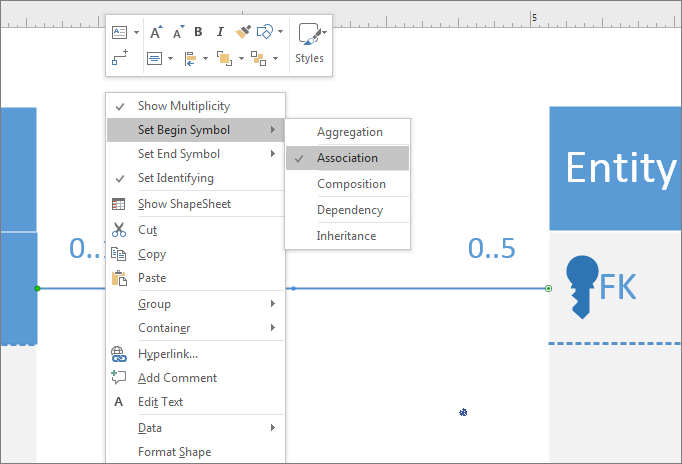

Настройте символы нотации связи UML на обоих концах линии отношения.
- Щелкните линию отношения правой кнопкой мыши, выберите Задать символ начала и выберите значение из списка.
- Снова щелкните линию отношения правой кнопкой мыши, выберите Задать символ окончания и выберите значение из списка.
Изменение вида нотации UML
- Щелкните линию отношения правой кнопкой мыши и выберите пункт Формат фигуры.
- Щелкните Линия на правой панели, чтобы развернуть список.
- Чтобы изменить цвет линии отношения, щелкните значок рядом с пунктом Цвет и выберите нужный цвет.
- Щелкните Размер начальной стрелки или Размер конечной стрелки для изменения размера символов начала и окончания.
- Чтобы добавить текст, выберите линию отношения и введите нужный текст.
