การออกแบบ 3 มิติที่พิมพ์ได้สําหรับอุปกรณ์เสริมแบบปรับเปลี่ยนได้ของ Microsoft, ปากกา Surface และปากกา Microsoft

ดาวน์โหลดการออกแบบ 3 มิติเพื่อปรับแต่งอุปกรณ์เสริมแบบปรับเปลี่ยนได้ของ Microsoft, ปากกา Surface, ปากกา Microsoft Classroom และปากกา Microsoft Business 2 เลือกประเภทเพื่อเข้าถึงหน้าการดาวน์โหลดสําหรับอุปกรณ์เสริมหรืออุปกรณ์แบบปรับได้ของคุณ คุณสามารถดาวน์โหลดการออกแบบส่วนบุคคลหรือการออกแบบทั้งหมดที่มีอยู่

เคล็ดลับ

การออกแบบ 3 มิติที่มีให้ใช้งานจะมีชื่อไฟล์ที่มีรายละเอียด เช่น ชนิด พื้นผิว และขนาด ตรวจสอบชื่อไฟล์เพื่อเลือกการออกแบบที่เหมาะสมสําหรับคุณ

การออกแบบที่พิมพ์ได้ 3 มิติสําหรับอุปกรณ์เสริมแบบปรับเปลี่ยนได้ของ Microsoft

พื้นที่ส่วนต่อขยายต่อไปนี้จะมีลิงก์สําหรับดาวน์โหลดการออกแบบ 3 มิติสําหรับอุปกรณ์เสริมแบบปรับได้ต่างๆ เลือกชื่อของอุปกรณ์เสริมแบบปรับได้ แล้วเลือกการออกแบบ 3 มิติที่คุณต้องการดาวน์โหลด

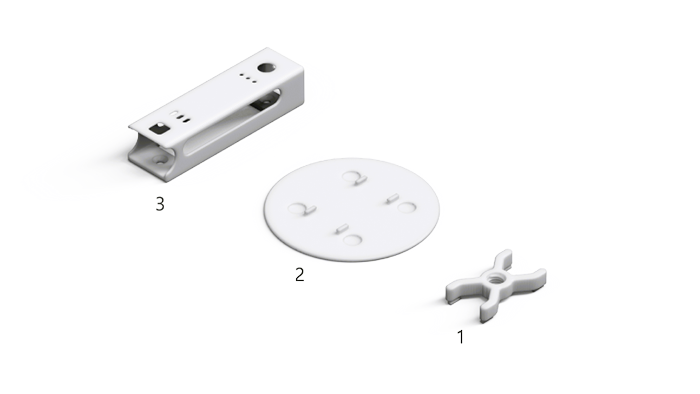

การออกแบบการติดตั้งอุปกรณ์เสริมที่พิมพ์ได้แบบ 3 มิติ

การออกแบบสําหรับอุปกรณ์เสริมแบบ 3d-printable-microsoft-adaptive

หมายเลขคําอธิบายแผนภูมิ ชื่อการออกแบบ ชื่อไฟล์ ขนาดไฟล์ คำอธิบาย
1 คลิปติดตั้งปุ่ม MAA_Button_Springlock.STEP 731 KB คลิปแบบปรับได้ที่ปลอดภัยซึ่งออกแบบมาเพื่อต่อปุ่มปรับได้เข้ากับพื้นผิวหรืออุปกรณ์ต่างๆ ให้ความเสถียรและความยืดหยุ่นสําหรับการใช้งานที่สะดวกสบาย
2 แผ่นยึดปุ่มขนาดใหญ่ MAA_Button_LargeBasePlate.STEP 310 KB ด้านบนแบบวงกลมกว้างที่แนบมากับปุ่มแบบปรับได้ สร้างพื้นที่ผิวขนาดใหญ่ขึ้นเพื่อการเปิดใช้งานที่ง่ายขึ้นด้วยมือ แขน หรือวิธีการป้อนข้อมูลอื่นๆ
3 เคสสําหรับติดตั้งฮับ MAA_Hub_MountingCase.STEP 995 KB การติดตั้งส่วนประกอบเพื่อเลื่อนฮับเข้าไปใน มีรูเพื่อยึดพื้นผิวอื่นให้แน่น
N/A การออกแบบการติดตั้งทั้งหมด MAA_3DMountingDesigns.zip 358 KB

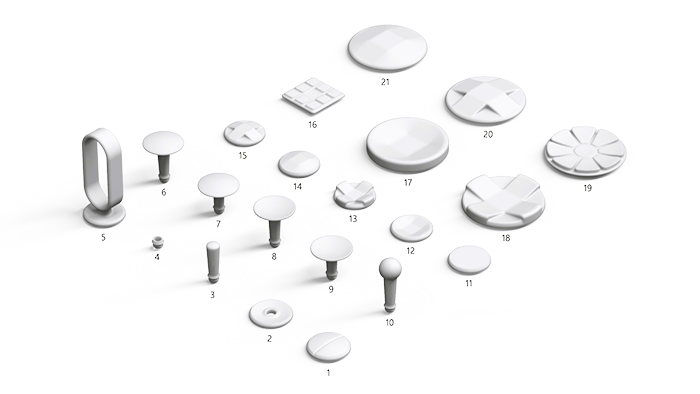

ปุ่มที่พิมพ์ได้แบบ 3 มิติและการออกแบบท็อปเปอร์สําหรับปุ่มที่ปรับเปลี่ยนได้ของ Microsoft

การออกแบบปุ่มสําหรับอุปกรณ์เสริมแบบ 3 มิติที่พิมพ์ได้-microsoft

หมายเลขคําอธิบายแผนภูมิ ชื่อการออกแบบ ชื่อไฟล์ ขนาดไฟล์ คำอธิบาย
1 ปุ่ม Dual ดั้งเดิม MAA_DualButton_Original.STEP 1,472 KB เสื้อคลุมแบบปุ่มคู่ดั้งเดิมพร้อมปุ่มที่แตกต่างกันสองปุ่มสําหรับตัวเลือกการป้อนข้อมูลที่เรียบง่ายและยืดหยุ่น
2 แผ่นดิสก์จอยสติ๊กดั้งเดิม MAA_JoystickButton_OriginalDisc.STEP 1,726 KB แผ่นดิสก์เชื่อมต่อที่ยึดด้ามจับก้านควบคุมเข้ากับฐานปุ่มที่ปรับได้เพื่อการควบคุมที่เสถียรและปรับแต่งได้
3 สติ๊กจอยสติ๊กดั้งเดิม MAA_JoystickButton_OriginalStick.STEP 416 KB จอยสติ๊กดั้งเดิมในกรณีที่คนมีปุ่มแผ่น/แยกและต้องการลองใช้ก้านควบคุม
4 สติ๊กจอยสติ๊กเปล่า MAA_JoystickButton_BlankStick.STEP 233 KB แท่งจอยสติ๊กเปล่าที่ทําหน้าที่เป็นฐานสําหรับการสร้างการออกแบบจอยสติ๊กแบบกําหนดเองของคุณ
5 Loop จอยสติ๊กแบบยาว MAA_JoystickButton_LongLoop.STEP 1,428 KB ห่วงก้านควบคุมยาวที่ออกแบบมาสําหรับการแทรกมือให้การสนับสนุนที่เพิ่มขึ้นและการควบคุมที่ง่ายขึ้น มีไว้สําหรับผู้ใช้ที่มีความแข็งแรงจํากัด การกดปุ่มยากเกินไปอาจทําให้ปุ่มเสียหายได้
6 มือจับก้านควบคุมด้านบนของแผ่นดิสก์นูน MAA_JoystickButton_LongConvexDisc.STEP 264 KB แผ่นดิสก์โค้งที่มีที่จับเพิ่มเติมสําหรับการควบคุมสไตล์จอยสติ๊กที่สะดวกสบาย
7 จอยสติ๊กพร้อมแผ่นดิสก์ Convex MAA_JoystickButton_ConvexDisc.STEP 264 KB แผ่นดิสก์โค้งที่มีด้ามจับสั้นลงสําหรับการควบคุมสไตล์จอยสติ๊กที่สะดวกสบาย
8 จอยสติ๊กยาวที่มีแผ่นดิสก์เว้า MAA_JoystickButton_LongConcaveDisc.STEP 354 KB ก้านก้านสูงที่มีแผ่นดิสก์เว้าด้านบนเพื่อการจับที่สะดวกสบายและการควบคุมที่แม่นยํา
9 จอยสติ๊กที่มี Concave Disc MAA_JoystickButton_ConcaveDisc.STEP 353 KB ก้านควบคุมด้วยแผ่นดิสก์เว้าสําหรับการควบคุมอเนกประสงค์เหมาะสําหรับใช้กับคางแขนหรือส่วนอื่น ๆ ของร่างกาย
10 ด้ามจับก้านควบคุมลูกบอล MAA_JoystickButton_Stickball.STEP 262 KB ด้ามจับแบบลูกบอลที่ยึดติดกับปุ่มปรับได้เพื่อการกดหรือดึงที่ง่ายขึ้น
11 ปุ่มว่าง MAA_Button_Blank.STEP 1,472 KB ส่วนบนของปุ่มเปล่าที่ทําหน้าที่เป็นฐานสําหรับการสร้างการออกแบบปุ่มแบบกําหนดเองของคุณ
1.2 ปุ่ม D-pad ดั้งเดิม MAA_D-padButton_Original.STEP 1,493 KB เสื้อปุ่ม D-pad แบบดั้งเดิมที่มีรูปแบบคลาสสิกสําหรับตัวเลือกการป้อนข้อมูลที่คุ้นเคยและยืดหยุ่น
1.3 แผ่น D-pad ที่มีกากบาทรูปร่างเว้า MAA_D-padButton_ConcaveCross.STEP 2,294 KB ท็อปเปอร์เว้า D-pad แบบเว้าปกติที่ให้การป้อนข้อมูลในทิศทาง 4 ทิศทางสําหรับปุ่มที่ปรับได้
14 แผ่น D-pad ที่มีรูปร่างนูน MAA_D-padButton_Convex.STEP 2,055 KB เสื้อปุ่ม D-pad ที่มาพร้อมรูปทรงนูนเพื่อสัมผัสที่แปลกใหม่และให้ความรู้สึกที่เป็นทางเลือก
15 แผ่น D-pad ที่มีกากบาทรูปร่างนูน MAA_D-padButton_ConvexCross.STEP 1,906 KB ท็อปเปอร์ D-pad นูนปกติที่ให้การป้อนข้อมูลในทิศทาง 4 ทิศทางสําหรับปุ่มที่ปรับได้
16 แผ่น D-pad ที่มีปุ่มแยกสี่เหลี่ยม MAA_D-padButton_DiscreteSquare.STEP 2,174 KB เสื้อปุ่ม D-pad แบบปกติที่มีปุ่มต่างกัน 8 ปุ่ม สําหรับตัวเลือกการป้อนข้อมูลที่หลากหลาย
17 แผ่น D-pad ขนาดใหญ่ที่มีรูปร่างเว้า MAA_D-padButton_LargeConcave.STEP 2,074 KB ท็อปเปอร์ตัว D-pad ที่ช่วยให้สามารถป้อนข้อมูลในทิศทาง 8 ทิศทางด้วยพื้นผิวขนาดใหญ่ที่กดง่ายสําหรับปุ่มที่ปรับได้
18 แผ่น D-pad ขนาดใหญ่ที่มีเส้นกากบาทรูปทรงเว้า MAA_D-padButton_LargeConcaveCross.STEP 3,824 KB ท็อปเปอร์ตัว D-pad ที่ช่วยให้สามารถป้อนข้อมูลในทิศทาง 4 ทิศทางด้วยพื้นผิวขนาดใหญ่ที่กดง่ายสําหรับปุ่มที่ปรับได้
19 แผ่น D-pad ขนาดใหญ่พร้อมปุ่มแยก 8 ปุ่ม MAA_D-padButton_LargeDiscrete.STEP 1,778 KB เสื้อปุ่มวงกลมขนาดใหญ่ที่ออกแบบมาสําหรับการป้อนข้อมูลทิศทาง 8 ทิศทางบนปุ่มที่ปรับได้
20 แผ่น D-pad ขนาดใหญ่ที่มีกากบาทรูปนูน MAA_D-padButton_LargeConvexCross.STEP 3,540 KB ท็อปเปอร์ D-pad นูนขนาดใหญ่ที่ช่วยให้สามารถป้อนข้อมูลในทิศทาง 4 ทิศทางด้วยพื้นผิวที่กดง่าย
21 ปุ่ม D-pad รูปนูนขนาดใหญ่ด้านบน 8 ทาง MAA_D-padButton_LargeConvex.STEP 3,540 KB ท็อปเปอร์ D-pad แบบโค้งที่เชื่อมต่อกับปุ่มปรับได้ ทําให้สามารถป้อนข้อมูลในทิศทาง 8 ทิศทางด้วยพื้นผิวที่ใหญ่ขึ้นและกดง่าย
N/A การออกแบบปุ่มทั้งหมด MAA_ALL_3DButtonDesigns.zip 7,593 KB

การออกแบบหางเมาส์ที่พิมพ์ได้แบบ 3 มิติสําหรับ Microsoft Adaptive Mouse

การออกแบบเมาส์แบบ 3 มิติที่พิมพ์ได้-microsoft

หมายเลขคําอธิบายแผนภูมิ ชื่อการออกแบบ ชื่อไฟล์ ขนาดไฟล์ คำอธิบาย
1 ฝาปิดท้ายเมาส์รุ่นเดิม MAA_Mouse_Lid.STEP 1,150 KB ฝาปิดเมาส์เปล่าที่ออกแบบมาเป็นฐานสําหรับการสร้างส่วนขยายแบบกําหนดเอง
2 เมาส์สนับสนุนตัวแบ่งนิ้ว MAA_Mouse_Support_FingerDivider.STEP 1,005 KB เม็ดมีดที่แยกช่องนิ้วออกเพิ่มเติมและครอบคลุมล้อเลื่อน ซึ่งเข้ากันได้กับเมาส์สนับสนุนทั้งขนาดเล็กและปกติ ชิ้นส่วนจะต้องพิมพ์เป็นวัสดุที่มีความยืดหยุ่น
3 ส่วนขยาย Flat Mouse Tail MAA_Mouse_Flat.STEP 1,393 KB ส่วนขยายแบนที่เพิ่มความยาวแกนเล็กน้อยสําหรับการใช้งานมือถือหรือการวางตําแหน่งด้วยมือแบน
4 ส่วนขยาย Flat Mouse Tail พร้อมทางลาด MAA_Mouse_FlatRamp.STEP 1,462 KB ส่วนขยายแบนที่มีทางลาดขนาดเล็กที่ยาวเล็กน้อยแกนสําหรับการใช้งานมือถือหรือการวางตําแหน่งด้วยมือแบน
5 Popsicle Mouse Tail MAA_Mouse_Popsicle.STEP 1,883 KB ส่วนต่อขยายขนาดเล็กเหมาะสําหรับการยึดดินหรือพัตต์ยึดติดกับแกนเมาส์
6 การสนับสนุนเมาส์วางนิ้วโป้งขนาดเล็ก (L) MAA_Mouse_SmallSupport_ThumbRestL.STEP 2,589 KB วางนิ้วโป้งซ้ายสําหรับเมาส์สนับสนุนขนาดเล็ก ให้ความเสถียรและแรงเสียดทานเพื่อลดการเคลื่อนไหวโดยไม่ได้ตั้งใจ ชิ้นส่วนสามารถพิมพ์ในวัสดุที่มีความยืดหยุ่นเพื่อเพิ่มแรงเสียดทานกับพื้นผิวโต๊ะ
7 หางเมาส์สนับสนุนขนาดเล็ก MAA_Mouse_SmallSupport.STEP 3,040 KB การสนับสนุนขนาดเล็กที่มีช่องนิ้วชี้นําที่ครอบคลุมปุ่มเมาส์เพื่อป้องกันการเปิดใช้งานโดยไม่ตั้งใจ มีแถบยึดหัวแม่มือ TPU สําหรับเพิ่มแรงเสียดทานและการควบคุมการเคลื่อนไหว
8 การสนับสนุนเมาส์วางนิ้วโป้งขนาดเล็ก (R) MAA_Mouse_SmallSupport_ThumbRestR.STEP 1,939 KB วางนิ้วโป้งขวาสําหรับเมาส์สนับสนุนขนาดเล็ก ให้ความเสถียรและแรงเสียดทานเพื่อทําให้การเคลื่อนไหวโดยไม่ได้ตั้งใจลดลง ชิ้นส่วนสามารถพิมพ์ในวัสดุที่มีความยืดหยุ่นเพื่อเพิ่มแรงเสียดทานกับพื้นผิวโต๊ะ
9 การสนับสนุน Thumb Rest (R) MAA_Mouse_Support_ThumbRestR.STEP 1,332 KB วางนิ้วโป้งขวาสําหรับเมาส์สนับสนุนปกติ ซึ่งออกแบบมาเพื่อให้แรงเสียดทานและลดการเคลื่อนไหวโดยไม่ได้ตั้งใจ ชิ้นส่วนสามารถพิมพ์ในวัสดุที่มีความยืดหยุ่นเพื่อเพิ่มแรงเสียดทานกับพื้นผิวโต๊ะ
10 สนับสนุนเมาส์หาง MAA_Mouse_Support.STEP 3,372 KB การสนับสนุนขนาดปกติที่มีช่องสัญญาณที่ใช้นิ้วชี้นําที่ครอบคลุมปุ่มเมาส์เพื่อป้องกันการเปิดใช้งานโดยไม่ตั้งใจ มีแถบยึดหัวแม่มือ TPU สําหรับเพิ่มแรงเสียดทานและการควบคุมการเคลื่อนไหว
11 การสนับสนุน Thumb Rest (L) MAA_Mouse_Support_ThumbRestL.STEP 3,331 KB วางนิ้วโป้งซ้ายสําหรับเมาส์สนับสนุนปกติ ให้ความเสถียรและแรงเสียดทานเพื่อลดการเคลื่อนไหวโดยไม่ได้ตั้งใจให้น้อยที่สุด ชิ้นส่วนสามารถพิมพ์ในวัสดุที่มีความยืดหยุ่นเพื่อเพิ่มแรงเสียดทานกับพื้นผิวโต๊ะ
1.2 Mouse Bumper MAA_Mouse_Bumper.STEP 1,777 KB กันชนที่มีห่วงสายไฟสําหรับใช้กับถาดลาดชันป้องกันไม่ให้เมาส์เลื่อนออก ชิ้นส่วนจะต้องพิมพ์เป็นวัสดุที่มีความยืดหยุ่น
1.3 แขนสายรัดเมาส์ MAA_Mouse_StrapSleeve.STEP 5,649 KB ส่วนขยายเมาส์ที่ล้อมรอบแกนหลัก เพิ่มแรงเสียดทานของตารางเพื่อลดการเคลื่อนไหวโดยไม่ได้ตั้งใจ มีช่องด้านล่างสําหรับใส่สายรัด ชิ้นส่วนจะต้องพิมพ์เป็นวัสดุที่มีความยืดหยุ่น
14 สนับสนุนหางเมาส์ขนาดเล็กที่ไม่มีแชนเนล MAA_Mouse_SmallSupportNoChannels.STEP 2,678 KB การสนับสนุนขนาดเล็กที่ไม่มีช่องนิ้วสําหรับการทํางานของสวิตช์มาตรฐาน มีแถบยึดหัวแม่มือ TPU สําหรับเพิ่มแรงเสียดทานและการควบคุมการเคลื่อนไหว
15 แขนเมาส์ขนาดเล็ก MAA_Mouse_SmallGripSleeve.STL 9,760 KB การขยายเมาส์ (TPU) ที่ยืดหยุ่นซึ่งล้อมรอบแกนหลักด้วยช่องว่างด้านล่างสําหรับจุดเหนียวเพื่อปรับแรงเสียดทานของตาราง ชิ้นส่วนจะต้องพิมพ์เป็นวัสดุที่มีความยืดหยุ่น
N/A การออกแบบเมาส์ทั้งหมด MAA_ALL_3DMouseDesigns.zip 13,752 KB

การออกแบบที่พิมพ์แบบ 3 มิติสําหรับปากกา Microsoft

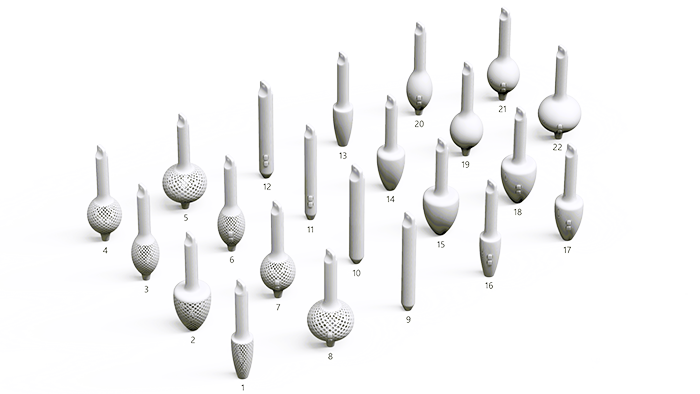

การออกแบบด้ามจับปากกาที่สามารถพิมพ์ได้ 3 มิติสําหรับ Microsoft Business และปากกา Microsoft Classroom 2

การออกแบบ 3d-printable-microsoft-business-classroom-pen-grip

หมายเลขคําอธิบายแผนภูมิ ชื่อการออกแบบ ชื่อไฟล์ ขนาดไฟล์ คำอธิบาย
1 ด้ามจับกรวยขนาดเล็กมีพื้นผิว (ปุ่มไม่) tex_con_pen_grp_nobtn_sml.stp 9.5 MB รูปทรงกรวยขนาดเล็ก มีพื้นผิว ไม่มีปุ่ม
2 ด้ามจับกรวยเนื้อใหญ่ (ปุ่มไม่) tex_con_pen_grp_nobtn_lrg.stp 9.3 MB รูปร่างกรวยขนาดใหญ่, พื้นผิว, ไม่มีปุ่มของ
3 ด้ามจับหลอดไฟพื้นผิวขนาดเล็ก (ปุ่มไม่มี) tex_bulb_pen_grp_nobtn_sml.stp 9.6 MB รูปร่างหลอดไฟขนาดเล็ก, พื้นผิว, ไม่มีปุ่มของ
4 ด้ามจับหลอดไฟพื้นผิวปานกลาง (ปุ่มไม่มี) tex_bulb_pen_grp_nobtn_med.stp 9.4 MB รูปร่างหลอดไฟขนาดกลาง, พื้นผิว, ไม่มีปุ่มของ
5 ด้ามจับหลอดไฟพื้นผิวขนาดใหญ่ (มีปุ่ม) tex_bulb_pen_grp_nobtn_lrg.stp 9.3 MB รูปร่างหลอดไฟขนาดใหญ่, พื้นผิว, ไม่มีปุ่มของ
6 ด้ามจับหลอดไฟพื้นผิวขนาดเล็ก (พร้อมปุ่ม) tex_bulb_pen_grp_btn_sml.stp 11.0 MB รูปร่างหลอดไฟขนาดเล็ก มีพื้นผิว มีปุ่ม
7 ด้ามจับหลอดไฟพื้นผิวปานกลาง (พร้อมปุ่ม) tex_bulb_pen_grp_btn_med.stp 11.1 MB รูปร่างหลอดไฟขนาดกลาง, พื้นผิว, มีปุ่มของ
8 ด้ามจับหลอดไฟพื้นผิวขนาดใหญ่ (มีปุ่ม) tex_bulb_pen_grp_btn_lrg.stp 10.7 MB รูปร่างหลอดไฟขนาดใหญ่, พื้นผิว, มีปุ่มของ
9 ด้ามจับทรงกระบอกปานกลาง (ไม่มีปุ่ม) smooth_marker_pen_grp_nobtn_med.stp 585.1 KB รูปทรงกระบอกขนาดกลาง, เรียบ, ไม่มีปุ่มของ
10 ด้ามจับทรงกระบอกทรงกระบอกขนาดใหญ่ (ไม่มีปุ่ม) smooth_marker_pen_grp_nobtn_lrg.stp 882.4 KB รูปทรงกระบอกขนาดใหญ่, เรียบ, ไม่มีปุ่มของ
11 ด้ามจับทรงกระบอกรูปทรงกระบอกขนาดเล็ก (พร้อมปุ่ม) smooth_marker_pen_grp_btn_sml.stp 1.6 MB รูปทรงกระบอกขนาดเล็ก เรียบ และกระดุม
1.2 ด้ามจับทรงกระบอกทรงกระบอกขนาดใหญ่ (มีปุ่ม) smooth_marker_pen_grp_btn_lrg.stp 1.5 MB รูปทรงกระบอกขนาดใหญ่ เรียบ และกระดุม
1.3 ด้ามจับกรวยเรียบขนาดเล็ก (ปุ่มไม่มี) smooth_con_pen_grp_nobtn_sml.stp 767.0 KB รูปร่างกรวยขนาดเล็กเรียบไม่มีปุ่ม
14 ด้ามจับกรวยเรียบปานกลาง (ไม่มีปุ่ม) smooth_con_pen_grp_nobtn_med.stp 794.1 KB รูปทรงกรวยขนาดกลาง เรียบไม่มีปุ่ม
15 ด้ามจับกรวยเรียบขนาดใหญ่ (ไม่มีปุ่ม) smooth_con_pen_grp_nobtn_lrg.stp 772.0 KB รูปร่างกรวยขนาดใหญ่เรียบไม่มีปุ่ม
16 ด้ามจับกรวยเรียบขนาดเล็ก (พร้อมปุ่ม) smooth_con_pen_grp_btn_sml.stp 1.9 ลบ. รูปทรงกรวยขนาดเล็ก เรียบ และกระดุม
17 ด้ามจับกรวยเรียบปานกลาง (พร้อมปุ่ม) smooth_con_pen_grp_btn_med.stp 1.9 ลบ. รูปทรงกรวยขนาดกลาง เรียบ และกระดุม
18 ด้ามจับกรวยเรียบขนาดใหญ่ (พร้อมปุ่ม) smooth_con_pen_grp_btn_lrg.stp 1.9 ลบ. รูปร่างกรวยขนาดใหญ่ เรียบ และกระดุม
19 ด้ามจับหลอดไฟเรียบปานกลาง (ไม่มีปุ่ม) smooth_bulb_pen_grp_nobtn_med.stp 708.4 KB รูปร่างหลอดไฟขนาดกลาง เรียบไม่มีปุ่ม
20 ด้ามจับหลอดไฟเรียบขนาดเล็ก (พร้อมปุ่ม) smooth_bulb_pen_grp_btn_sml.stp 2.0 MB รูปร่างหลอดไฟขนาดเล็ก เรียบและติดกระดุม
21 ด้ามจับหลอดไฟเรียบปานกลาง (พร้อมปุ่ม) smooth_bulb_pen_grp_btn_med.stp 2.0 MB รูปร่างหลอดไฟขนาดกลาง เรียบ และกระดุม
22 ด้ามจับหลอดไฟเรียบขนาดใหญ่ (พร้อมปุ่ม) smooth_bulb_pen_grp_btn_lrg.stp 2.0 MB รูปร่างหลอดไฟขนาดใหญ่ เรียบและกระดุม
N/A การออกแบบปากกา Microsoft Business และ Microsoft Classroom 2 ทั้งหมด MAA_ALL_3D_Business_ClassroomPen2_designs.zip 23,475 KB

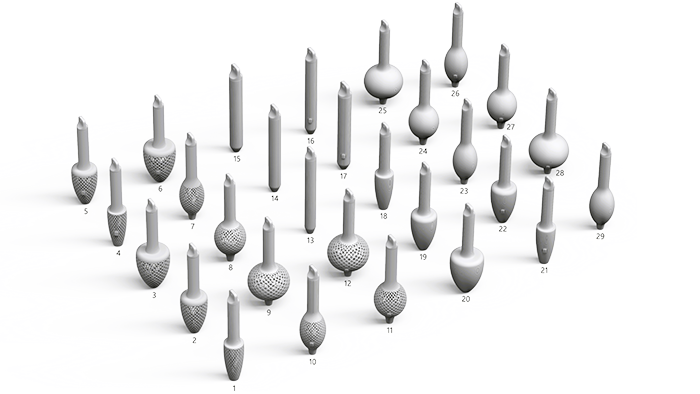

การออกแบบด้ามจับปากกาที่สามารถพิมพ์ได้ 3 มิติสําหรับปากกา Surface

3d-printable-surface-pen-grip-designs

หมายเลขคําอธิบายแผนภูมิ ชื่อการออกแบบ ชื่อไฟล์ ขนาดไฟล์ คำอธิบาย
1 ด้ามจับปากกา Surface แบบมีพื้นผิวขนาดเล็ก (ปุ่มไม่มี) tex_con_spen_grp_nobtn_sml.stp 8.8 MB รูปร่างกรวยขนาดเล็ก, พื้นผิว, ไม่มีปุ่ม
2 ด้ามจับปากกา Surface ทรงกรวยเนื้อปานกลาง (ปุ่มไม่มี) tex_con_spen_grp_nobtn_med.stp 9.2 MB รูปทรงกรวยขนาดกลาง, พื้นผิว, ไม่มีปุ่ม
3 ด้ามจับปากกา Surface ที่มีพื้นผิวเป็นพื้นผิวขนาดใหญ่ (ไม่มีปุ่ม) tex_con_spen_grp_nobtn_lrg.stp 8.9 ลบ. รูปร่างกรวยขนาดใหญ่, พื้นผิว, ไม่มีปุ่ม
4 ด้ามจับปากกา Surface ที่มีพื้นผิวขนาดเล็ก (พร้อมปุ่ม) tex_con_spen_grp_btn_sml.stp 9.8 MB รูปร่างกรวยขนาดเล็ก, พื้นผิว, มีปุ่ม
5 ด้ามจับปากกา Surface ทรงกรวยเนื้อปานกลาง (พร้อมปุ่ม) tex_con_spen_grp_btn_med.stp 10.0 MB รูปร่างกรวยขนาดกลาง, พื้นผิว, มีปุ่ม
6 ด้ามจับปากกา Surface ที่มีพื้นผิวขนาดใหญ่ (มีปุ่ม) tex_con_spen_grp_btn_lrg.stp 9.7 MB รูปร่างกรวยขนาดใหญ่, พื้นผิว, มีปุ่ม
7 ด้ามจับปากกา Surface แบบมีพื้นผิวขนาดเล็ก (ปุ่มไม่มี) tex_bulb_spen_grp_nobtn_sml.stp 8.8 MB รูปร่างหลอดไฟขนาดเล็ก, พื้นผิว, ไม่มีปุ่ม
8 ด้ามจับปากกา Surface Surface แบบมีพื้นผิวปานกลาง (ไม่มีปุ่ม) tex_bulb_spen_grp_nobtn_med.stp 9.1 MB รูปร่างหลอดไฟขนาดกลาง, พื้นผิว, ไม่มีปุ่ม
9 ด้ามจับปากกา Surface แบบมีพื้นผิวขนาดใหญ่ (ไม่มีปุ่ม) tex_bulb_spen_grp_nobtn_lrg.stp 8.5 MB รูปร่างหลอดไฟขนาดใหญ่, พื้นผิว, ไม่มีปุ่ม
10 ด้ามจับปากกา Surface แบบมีพื้นผิวขนาดเล็ก (พร้อมปุ่ม) tex_bulb_spen_grp_btn_sml.stp 9.6 MB รูปร่างหลอดไฟขนาดเล็ก, พื้นผิว, มีปุ่ม
11 ด้ามจับปากกา Surface แบบมีพื้นผิวปานกลาง (พร้อมปุ่ม) tex_bulb_spen_grp_btn_med.stp 9.8 MB รูปร่างหลอดไฟขนาดกลาง, พื้นผิว, มีปุ่ม
1.2 ด้ามจับปากกา Surface แบบมีพื้นผิวขนาดใหญ่ (พร้อมปุ่ม) tex_bulb_spen_grp_btn_lrg.stp 9.2 MB รูปร่างหลอดไฟขนาดใหญ่, พื้นผิว, มีปุ่ม
1.3 ด้ามจับปากกา Surface ทรงกระบอกทรงกระบอกขนาดเล็ก (ปุ่มไม่มี) smooth_marker_spen_grp_nobtn_sml.stp 480.1 KB รูปทรงกระบอกขนาดเล็ก, เรียบเนียน, ไม่มีปุ่ม
14 ด้ามจับปากกา Surface ทรงกระบอกขนาดปานกลาง (ไม่มีปุ่ม) smooth_marker_spen_grp_nobtn_med.stp 501.3 KB รูปทรงกระบอกขนาดกลาง, เรียบ, ไม่มีปุ่ม
15 ด้ามจับปากกา Surface ทรงกระบอกทรงกระบอกขนาดใหญ่ (ไม่มีปุ่ม) smooth_marker_spen_grp_nobtn_lrg.stp 504.6 KB รูปทรงกระบอกขนาดใหญ่, เรียบเนียน, ไม่มีปุ่ม
16 ปากกา Surface ทรงกระบอกทรงกระบอกขนาดกลาง (พร้อมปุ่ม) smooth_marker_spen_grp_btn_med.stp 1.1 MB รูปทรงกระบอกขนาดกลาง, เรียบ, มีปุ่ม
17 ด้ามจับปากกา Surface ทรงกระบอกทรงกระบอกขนาดใหญ่ (พร้อมปุ่ม) smooth_marker_spen_grp_btn_lrg.stp 1.1 MB รูปทรงกระบอกขนาดใหญ่, เรียบ, มีปุ่ม
18 ด้ามจับปากกา Surface แบบเรียบขนาดเล็ก (ปุ่มไม่มี) smooth_con_spen_grp_nobtn_sml.stp 552.1 KB รูปร่างกรวยขนาดเล็ก, เรียบ, ไม่มีปุ่ม
19 ด้ามจับปากกา Surface ทรงเรียบปานกลาง (ไม่มีปุ่ม) smooth_con_spen_grp_nobtn_med.stp 564.0 KB รูปร่างกรวยปานกลาง, เรียบ, ไม่มีปุ่ม
20 ด้ามจับปากกา Surface แบบเรียบขนาดใหญ่ (ไม่มีปุ่ม) smooth_con_spen_grp_nobtn_lrg.stp 557.5 KB รูปร่างกรวยขนาดใหญ่เรียบไม่มีปุ่ม
21 ด้ามจับปากกา Surface แบบเรียบขนาดเล็ก (พร้อมปุ่ม) smooth_con_spen_grp_btn_sml.stp 1.1 MB รูปร่างกรวยขนาดเล็ก เรียบ และปุ่ม
22 ด้ามจับปากกา Surface ทรงเรียบปานกลาง (พร้อมปุ่ม) smooth_con_spen_grp_btn_med.stp 1.2 MB รูปร่างกรวยขนาดกลาง, เรียบ, มีปุ่ม
23 ด้ามจับปากกา Surface แบบเรียบขนาดเล็ก (ปุ่มไม่มี) smooth_bulb_spen_grp_nobtn_sml.stp 570.3 KB รูปร่างนูนขนาดเล็ก เรียบ ไม่มีปุ่ม
24 ด้ามจับปากกา Surface แบบเรียบปานกลาง (ไม่มีปุ่ม) smooth_bulb_spen_grp_nobtn_med.stp 565.6 KB รูปร่างหลอดไฟขนาดกลาง เรียบไม่มีปุ่ม
25 ด้ามจับปากกา Surface แบบเรียบขนาดใหญ่ (ไม่มีปุ่ม) smooth_bulb_spen_grp_nobtn_lrg.stp 576.9 KB รูปร่างหลอดไฟขนาดใหญ่เรียบไม่มีปุ่ม
26 ด้ามจับปากกา Surface แบบเรียบขนาดเล็ก (พร้อมปุ่ม) smooth_bulb_spen_grp_btn_sml.stp 1.2 MB รูปร่างหลอดไฟขนาดเล็ก เรียบ และปุ่ม
27 ด้ามจับปากกา Surface แบบเรียบปานกลาง (พร้อมปุ่ม) smooth_bulb_spen_grp_btn_med.stp 1.2 MB รูปร่างหลอดไฟขนาดกลาง เรียบ และปุ่ม
28 ด้ามจับปากกา Surface แบบเรียบขนาดใหญ่ (พร้อมปุ่ม) smooth_bulb_spen_grp_btn_lrg.stp 1.2 MB รูปร่างหลอดไฟขนาดใหญ่เรียบมีปุ่ม
29 ด้ามจับปากกาหลอดไฟเรียบขนาดเล็ก (ปุ่มไม่มี) smooth_bulb_pen_grp_nobtn_sml.stp 783.4 KB รูปร่างหลอดไฟขนาดเล็กเรียบไม่มีปุ่ม
N/A การออกแบบด้ามจับปากกา Surface ทั้งหมด MAA_ALL_3D_SurfacePenGripDesigns.zip 33,914 KB

การออกแบบฝาปิดแบบ 3 มิติที่พิมพ์ได้สําหรับปากกา Microsoft

การออกแบบฝาปิดแบบ 3 มิติพิมพ์ได้-microsoft

หมายเลขคําอธิบายแผนภูมิ ชื่อการออกแบบ ชื่อไฟล์ ขนาดไฟล์ คำอธิบาย
1 ปลอกปากการูปตัว T (ขนาดเล็ก) t_cap_small.stp 472.9 KB ปลอกปากกา Microsoft ขนาดเล็กรูปตัว T ออกแบบมาให้ถอดออกได้ง่ายด้วยฟังก์ชันการจับยึดและการป้องกันม้วนที่น้อยที่สุด
2 ปลอกปากการูปตัว T (ปานกลาง) t_cap_med.stp 464.6 KB ปลอกปากกาขนาดกลางรูปตัว T สําหรับปากกา Microsoft ซึ่งให้การจัดการตามหลักการยศาสตร์และป้องกันการกลิ้งบนพื้นผิวเรียบ
3 ปลอกปากการูปตัว T (ใหญ่) t_cap_large.stp 462.3 KB ฝาปิดขนาดใหญ่รูปตัว T สําหรับปากกา Microsoft ออกแบบมาสําหรับการเปิดที่ง่ายพร้อมด้ามจับที่น้อยที่สุดและการป้องกันการม้วนสูงสุด
4 ปลอกปากกาแบบจีบ (ขนาดเล็ก) pincher_cap_small.stp 214.4 KB ปลอกปากกาขนาดเล็กสําหรับปากกา Microsoft ที่มีรูสําหรับใส่สายคล้องและด้ามจับที่ปลอดภัย
5 ปลอกปากกาแบบจีบ (ปานกลาง) pincher_cap_med.stp 206.8 KB ปลอกปากกาขนาดกลางสําหรับปากกา Microsoft ที่ออกแบบมาให้มีรูสายคล้องเพื่อการพกพาและการจัดการที่มั่นคง
6 ปลอกปากกาแบบจีบ (ใหญ่) pincher_cap_large.stp 204.2 KB ปลอกปากกาขนาดใหญ่สําหรับปากกา Microsoft ที่เพิ่มความเสถียรและรูสําหรับสิ่งที่แนบมากับสายคล้อง
7 ฝาปากกาหกเหลี่ยม (ขนาดเล็ก) hex_cap_small.stp 228.8 KB ฝาหกเหลี่ยมขนาดเล็กสําหรับปากกา Microsoft ที่มีการออกแบบทางเรขาคณิตเพื่อประสิทธิภาพการป้องกันม้วนและรูสายคล้อง
8 ฝาปากกาหกเหลี่ยม (ขนาดกลาง) hex_cap_med.stp 220.7 KB ฝาหกเหลี่ยมขนาดกลางสําหรับปากกา Microsoft ที่ออกแบบมาสําหรับฟังก์ชันการป้องกันการม้วนที่มีสไตล์และสิ่งที่แนบมากับสายคล้องที่ง่าย
9 ฝาปากกาหกเหลี่ยม (ใหญ่) hex_cap_large.stp 218.2 KB ฝาหกเหลี่ยมขนาดใหญ่สําหรับปากกา Microsoft ให้การป้องกันการม้วนฟิล์มสูงสุดและรูสําหรับการใช้งานสายคล้อง
10 ฝาปากกาดิสก์ (ขนาดเล็ก) disk_cap_small.stp 409.3 KB ปลอกปากกาขนาดเล็กรูปดิสก์สําหรับปากกา Microsoft ที่ออกแบบมาเพื่อถอดออกโดยใช้แรงกดออกจากส่วนต่างๆ ของร่างกายโดยไม่ต้องใช้นิ้ว
11 ฝาปากกาดิสก์ (ปานกลาง) disk_cap_med.stp 400.2 KB ฝาปิดรูปดิสก์ขนาดกลางสําหรับปากกา Microsoft ให้การออกแบบที่ราบเรียบเพื่อการถอดออกโดยไม่ต้องใช้นิ้วจับโดยใช้จุดกดอื่น
1.2 ฝาปากกาดิสก์ (ใหญ่) disk_cap_large.stp 400.0 KB ปลอกปากกาขนาดใหญ่รูปดิสก์สําหรับปากกา Microsoft ให้พื้นที่พื้นผิวสูงสุดเพื่อการขจัดออกได้ง่ายโดยไม่ต้องใช้นิ้วมือ โดยใช้แรงกดของร่างกาย
N/A การออกแบบหมวกปากกา Microsoft ทั้งหมด MAA_ALL_3D_MicrosoftPenCapDesigns.zip 1,031 KB

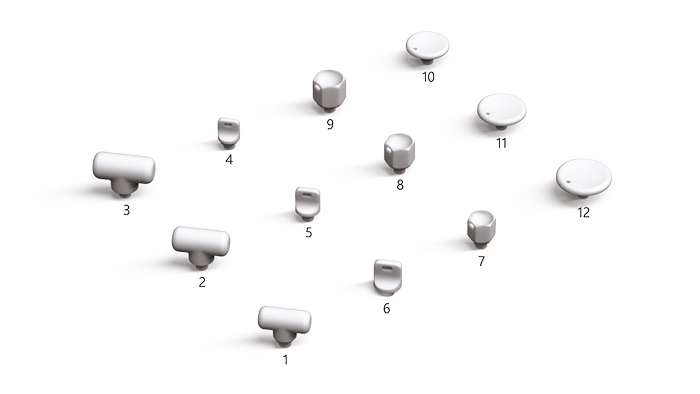

การออกแบบฝาปิดแบบ 3 มิติที่พิมพ์ได้สําหรับปากกา Surface

การออกแบบฝาปิดแบบ 3 มิติพิมพ์ได้-surface

หมายเลขคําอธิบายแผนภูมิ ชื่อการออกแบบ ชื่อไฟล์ ขนาดไฟล์ คำอธิบาย
1 ปลอกปากกา Surface รูปตัว T (ขนาดเล็ก) surf_pen_t_cap_sml.stp 445.3 KB ปลอกปากกา Surface ขนาดเล็กรูปตัว T ที่ออกแบบมาสําหรับฟังก์ชันการถอดและป้องกันการม้วนที่ง่าย
2 ปลอกปากกา Surface รูปตัว T (ปานกลาง) surf_pen_t_cap_med.stp 444.9 KB ปลอกปากกา Surface รูปตัว T ขนาดกลางให้การจัดการตามหลักการยศาสตร์และความเสถียร
3 ปลอกปากกา Surface รูปตัว T (ใหญ่) surf_pen_t_cap_large.stp 445.1 KB ปลอกปากกา Surface รูปตัว T ขนาดใหญ่ให้การป้องกันการม้วนสูงสุด
4 ฝาปิดแบบจีบปากกา Surface (ขนาดเล็ก) surf_pen_pincher_cap_sml.stp 163.6 KB ปลอกปากกา Surface ขนาดเล็กที่ออกแบบมาสําหรับสิ่งที่แนบมาที่ปลอดภัยและการถอดออกอย่างรวดเร็ว
5 ฝาปิดแบบจีบปากกา Surface (ปานกลาง) surf_pen_pincher_cap_med.stp 182.5 KB ฝาปิดแบบหมุดกลางสําหรับปากกา Surface ให้การจับที่มั่นคงและการใช้งานที่รองรับสรีระ
6 ฝาปิดแบบจีบปากกา Surface (ใหญ่) surf_pen_pincher_cap_large.stp 183.8 KB ฝาปิดแบบตัวหนีบขนาดใหญ่สําหรับปากกา Surface ให้ความเสถียรและความสะดวกสบายมากขึ้น
7 ฝาหกเหลี่ยมของปากกา Surface (ขนาดเล็ก) surf_pen_hex_cap_sml.stp 207.7 KB ฝาหกเหลี่ยมขนาดเล็กสําหรับปากกา Surface ที่มีการออกแบบทางเรขาคณิตเพื่อประสิทธิภาพการป้องกันม้วน
8 ฝาหกเหลี่ยมปากกา Surface (ขนาดกลาง) surf_pen_hex_cap_med.stp 208.4 KB ฝาหกเหลี่ยมขนาดกลางสําหรับปากกา Surface มีสไตล์และใช้งานได้ดี
9 ปลอกปากกา Surface รูปหกเหลี่ยม (ใหญ่) surf_pen_hex_cap_large.stp 208.3 KB ฝาหกเหลี่ยมขนาดใหญ่สําหรับปากกา Surface ให้การป้องกันการม้วนฟิล์มสูงสุด
10 ฝาดิสก์ของปากกา Surface (ขนาดเล็ก) surf_pen_disk_cap_sml.stp 368.4 KB ฝาปิดรูปดิสก์ขนาดเล็กสําหรับปากกา Surface ที่ออกแบบมาให้ดูทันสมัยและถอดออกได้อย่างราบรื่น
11 ฝาดิสก์ของปากกา Surface (ปานกลาง) surf_pen_disk_cap_med.stp 367.7 KB ฝาปิดรูปดิสก์ขนาดกลางสําหรับปากกา Surface ให้การออกแบบที่สมดุลสําหรับการใช้งานประจําวัน
1.2 ฝาดิสก์ของปากกา Surface (ใหญ่) surf_pen_disk_cap_large.stp 369.6 KB ฝาปิดรูปดิสก์ขนาดใหญ่สําหรับปากกา Surface ให้ความครอบคลุมและความเสถียรสูงสุด
N/A การออกแบบปลอกปากกา Surface ทั้งหมด MAA_ALL_3DSurfacePenCapDesigns.zip 975 KB
