Межа або заголовок у кресленні Visio схожі на сторінку тла. Межа або заголовок відображаються під час перегляду креслення, але редагування їх здійснюється окремо від схеми переднього плану.

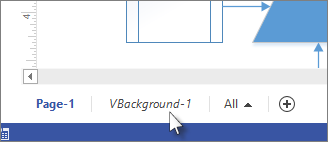

Клацніть елементи «Межі &заголовки>», а потім виберіть потрібний стиль. Межа відображається як сторінка тла, зазвичай із назвою на кшталт Фон Visio-1.
Порада.
Якщо додати межу та один або кілька тла до однієї сторінки креслення, Visio поєднає їх в одну сторінку тла.
Щоб відредагувати сторінку тла разом із заголовком або межею, клацніть відповідну вкладку. Двічі клацніть будь-яку текстову область, щоб внести зміни. Щоб видалити будь-яку область, клацніть її, щоб виділити, і натисніть клавішу Delete.
Використовуйте вкладку «Конструктор», щоб змінити кольори межі або титульної сторінки.Примітка.
Якщо до межі або титульної сторінки застосовано різні теми або колірні варіанти, вони також автоматично застосовуються до сторінки креслення, до якої належить межа або назва.
Щоб завершити редагування сторінки тла, клацніть вкладку сторінки іншої сторінки креслення. Жодні зміни, унесені до інших сторінок, не впливають на сторінку із заголовком і межею.
Порада.
Якщо в поле заголовка потрібно просто ввести дані креслення, як-от масштаб, автора чи відстеження виправлень, замість сторінки тла використовуйте фігуру з трафарету "Блок заголовка". Знайдіть її у вікні "Фігури". Клацніть елементи "Додаткові фігури",> "Додаткові елементи">Visio "Блоки заголовків".
Додавання межі або заголовка до кількох сторінок
Сторінки меж або титули найкраще застосовувати до кожної сторінки креслення окремо, навіть якщо потрібно мати однакову межу на кожній сторінці.
Якщо кілька сторінок креслення мають одну межу або сторінку тла, сторінка тла приймає розмір найбільшої сторінки креслення, що її використовує. Тому, якщо рамки на всіх сторінках креслення відрізняються, можливо, розмір меж не відповідає розміру деяких сторінок креслення.
У такому разі видаліть сторінку межі, а потім призначте нову межу. Ось як це зробити:
Виберіть елементи Конструктор,>межі & заголовки,>без меж і заголовок.
Виберіть елементи "Оформлення>меж" & "Заголовки " та виберіть потрібний стиль межі.
Примітка.
Якщо додати сторінку до креслення, вона автоматично отримає межу або тло, нещодавно застосовані до креслення. Це означає, що межа правильно розміститься на нових сторінках переднього плану, якщо всі додані сторінки, до яких вона належить, матимуть однаковий розмір. Додавши та створивши сторінки переднього плану, варто перевірити кожну межу та заголовки.
