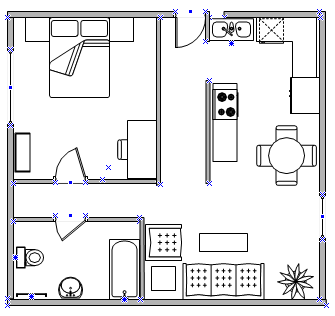

Створення плану будинку

Скористайтеся шаблоном План будинку в Visio Professional та Visio (план 2), щоб накреслити нові плани будинку або перепланувати плани, поекспериментувати з новою кухнею та розташуванням меблів або запланувати додавання нового приміщення до дому.

Створення плану будинку

1. На вкладці Файл натисніть кнопку Створити, а потім виберіть План будинку.

2. Виберіть Метричні одиниці вимірювання або Американська система вимірювання, а потім натисніть кнопку Створити.
   За замовчуванням цей шаблон відкриває масштабовану сторінку креслення в альбомній орієнтації Ви можете змінити ці параметри в будь-який час. Докладні відомості див. в статті Змінення масштабу креслення.

3. Створіть базову структуру зовнішніх стін одним з описаних нижче способів.
   Використання фігур приміщення

   1. З колекції трафаретів Стіни, каркаси та структура перетягніть на сторінку креслення одну з фігур приміщення.
   2. Змініть розмір фігури кімнати перетягуванням керівних маркерів і маркери виділення на окремих стінах.

   Використання фігур стін

   1. З колекції трафаретів Стіни, каркаси та структура перетягніть на сторінку креслення фігури зовнішніх стін.

   2. Щоб змінити розмір стін, перетягніть кінцеву точку ( або ).

   3. Щоб з'єднати стіни, перетягніть кінцеву точку ( або ) однієї стіни до іншої.
      Коли стіни з’єднані, кінцеві точки стають червоними. Перетини між стінами видаляються автоматично.

      Примітка.

      Щоб з’єднати стіни належним чином, у діалоговому вікні Прив’язати та склеїти встановіть прапорець Контур фігури.

4. Створіть структуру внутрішніх стін.

   1. Перетягніть фігури стін на сторінку креслення та розмістіть їх усередині структури зовнішніх стін.

   2. Щоб змінити розмір стін, перетягніть кінцеву точку ( або ).

   3. Щоб з'єднати стіни, перетягніть кінцеву точку ( або ) однієї стіни до іншої.
      Коли стіни з’єднані, кінцеві точки стають червоними. Перетини між стінами видаляються автоматично.

      Примітка.

      Щоб з’єднати стіни належним чином, у діалоговому вікні Прив’язати та склеїти встановіть прапорець Контур фігури.

5. Додайте інші структурні елементи.

   1. З колекції трафаретів Стіни, каркаси та структура перетягніть на сторінку креслення структурні фігури, наприклад колони.
   2. З колекції трафаретів Основні компоненти будівлі перетягніть на сторінку креслення потрібні фігури, наприклад сходи.

6. Додайте двері та вікна.

   1. З колекції трафаретів Стіни, каркаси та структура перетягніть фігури дверей і вікон на стіни.
      Двері та вікна автоматично вирівнюються відносно стіни та приклеюються до неї. Вони також набувають товщини стіни та пересуваються разом зі стіною в разі зміни її розташування.

7. Створивши каркас будинку та структуру стін, ви можете додати фігури електричного обладнання та розмірні лінії.
   Додавання фігур електричного обладнання

   1. З колекції трафаретів Електричні та телекомунікаційні з’єднання перетягніть на фігури стін вимикачі, розетки та інше настінне обладнання.
   2. Відпустіть кнопку миші, коли з'явиться червона , яка вказує на те, що символ приклеєний до стіни. Настінне обладнання автоматично вирівнюється відносно стіни та приклеюється до неї.
      Ви також можете перетягнути на сторінку креслення фігури обладнання, що кріпиться на стелю, наприклад стельовий вентилятор.

   Додавання розмірних ліній на стіни

   1. Клацніть правою кнопкою миші стіну та виберіть пункт Додати вимір.

   2. Змінити розташування розмірних ліній і тексту виміру перетягуванням керівного .

      Примітка.

      Щоб відобразити підказку для керівного маркера виділеної фігури, наведіть на нього вказівник миші.

   3. Якщо ви додасте вимір до стіни, можна змінити розмір стіни, вибравши фігуру виміру, ввівши потрібний розмір, а потім вибравши потрібний розмір.

На початок сторінки

Вставлення плану будинку САПР

1. На вкладці Файл натисніть кнопку Створити, а потім виберіть План будинку.
2. Виберіть Метричні одиниці вимірювання або Американська система вимірювання, а потім натисніть кнопку Створити.
   За замовчуванням цей шаблон відкриває масштабовану сторінку креслення в альбомній орієнтації Ви можете змінити ці параметри в будь-який час. Докладні відомості див. в статті Змінення масштабу креслення.
3. На вкладці Вставлення натисніть кнопку Креслення САПР.
4. Знайдіть файл САПР і натисніть кнопку Відкрити.
5. Щоб прийняти розмір і розташування креслення САПР, натисніть кнопку OK.
   Після вставлення креслення можна змінити його масштаб чи розмір або перемістити його. Щоб випадково під час створення нового плану не змінити шар, який містить креслення САПР, його можна заблокувати.

На початок сторінки

Копіювання наявного плану будинку Visio в нове креслення

1. На вкладці Файл натисніть кнопку Створити, а потім виберіть План будинку.

2. Виберіть Метричні одиниці вимірювання або Американська система вимірювання, а потім натисніть кнопку Створити.
   За замовчуванням цей шаблон відкриває масштабовану сторінку креслення в альбомній орієнтації Ви можете змінити ці параметри в будь-який час. Докладні відомості див. в статті Змінення масштабу креслення.

3. Відкрийте наявне креслення Visio.

4. На вкладці Конструктор натисніть кнопку Параметри сторінки, а потім перейдіть на вкладку Масштаб креслення . Занотуйте значення масштабу в наявному кресленні, а потім установіть масштаб нового креслення відповідно до його значення.

5. У наявному кресленні виберіть фігури, які потрібно використовувати в новому кресленні, а потім на вкладці Основне натисніть кнопку Копіювати.

6. Перейдіть до нового креслення, а потім на вкладці Основне натисніть кнопку Вставити.

   Порада.

   Ви можете заблокувати наявні шари креслення, щоб випадково не змінити їх, створюючи поверх них новий план.
