Виробничі компанії створюють карти потоку створення вартості, щоб визначити, де є відходи у виробничих процесах, і допомогти знайти способи усунення цих відходів.
Примітка.
Щоб створити схему потоку створення вартості, потрібно інсталювати випуск Visio Professional або Premium. Ця функція не входить до Visio Standard.
Наприклад, схема потоку створення вартості показує, де накопичуються зайві матеріали. В ідеалі матеріали, які доставляються в компанію, мають відразу надсилатися на виробництво, а потім поступово проходити всі етапи процесу до випуску продукту. Після цього готовий продукт має без затримок надходити вашим клієнтам.
Схеми потоку створення вартості використовуються у два кроки.
- Створіть схему поточного стану, на якій показано перебіг поточного процесу.
- Визначивши проблемні області, створіть схему майбутнього стану, яка допоможе визначити, як покращити процес.

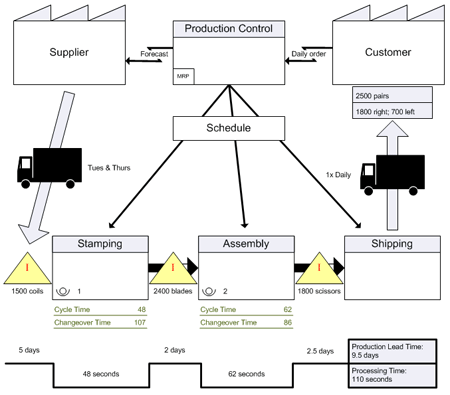

У прикладі нижче наведено спрощену схему поточного стану.

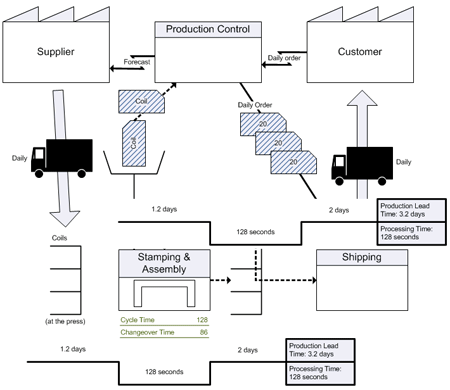

У прикладі нижче наведено схему майбутнього стану, яка допомагає усунути проблеми, визначені за допомогою схеми поточного стану.
Створення схеми потоку створення вартості
- Натисніть кнопку Створити файл>.
- Введіть схема потоку створення вартості в полі пошуку, натисніть кнопку Почати пошук, а потім двічі клацніть Схема потоку створення вартості.
- У колекції трафаретів Фігури схеми потоку створення вартості перетягніть на сторінку фігури, що відносяться до процесів, відомостей і матеріалів.
- За допомогою фігур сполучних ліній у колекції трафаретів Фігури схеми потоку створення вартості, наприклад стрілок підштовхування та фігури Електронна інформація з’єднайте кроки на схемі.
- Приклейте кінцеві точки сполучних ліній до фігур, щоб показати напрямок потоку.
Кінцеві точки стають червоними, коли сполучна лінія приклеюється до фігур.
