在数据库模型图中定义类别

类别是父表的子表。 例如，员工记录（父表）可能包含职业类型列；则该列的类别表可能包括工程师、技术员和管理员。 按以下方法来定义类别：在父表中设置主键，然后在子表中设置外键，再将它们链接到一起。

在数据库模型图中定义类别

1. 在 Visio 的“ 文件 ”菜单上，单击“ 新建>软件”，然后单击“ IDEF1X 数据库表示法”。
2. 选择“公制单位”或“美制单位”，然后单击“创建”。
3. 从“IDEF1X 数据库表示法”模具中，将“实体”形状拖动到绘图页上，创建父实体。
4. 再将另一个“实体”形状拖动到绘图页上，创建子实体。

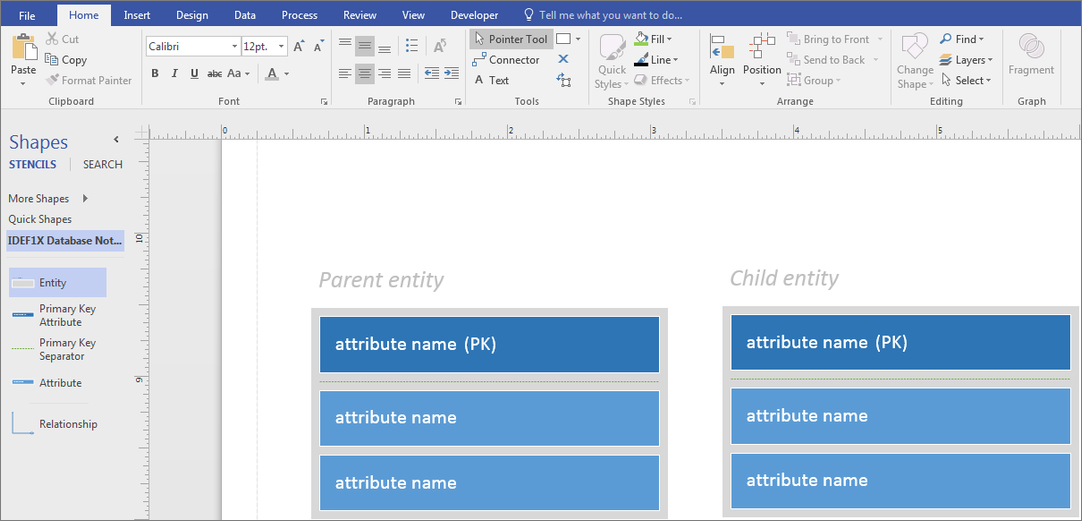

5. 在父实体中，单击用 PK 表示的属性，然后键入属性名称。

6. 完成父实体。

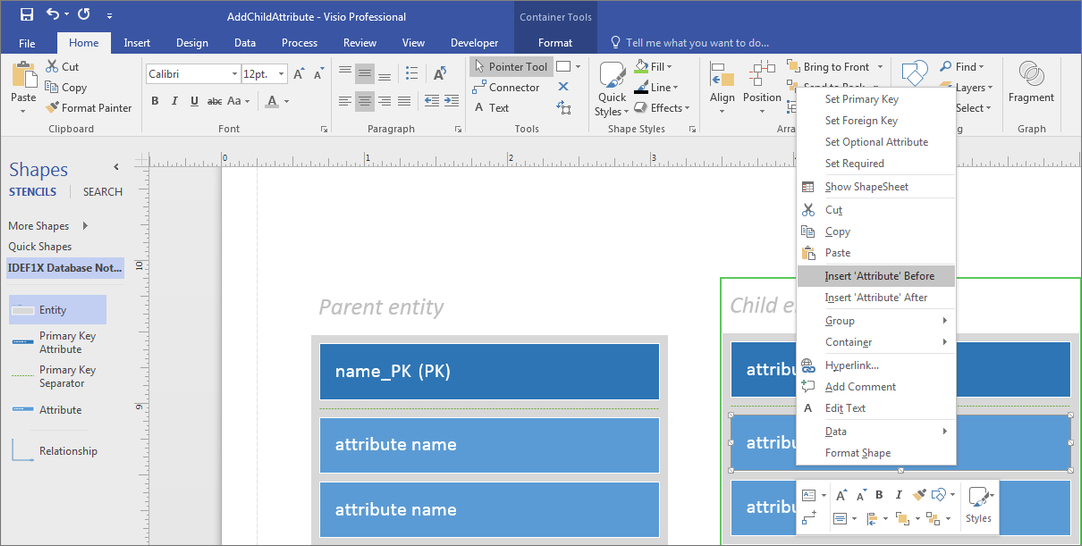

7. 右键单击子实体的第一个属性，然后选择“在以下内容前插入‘属性’”。

8. 单击子实体中新创建的属性，然后键入之前在父实体中作为主键输入的属性名称。

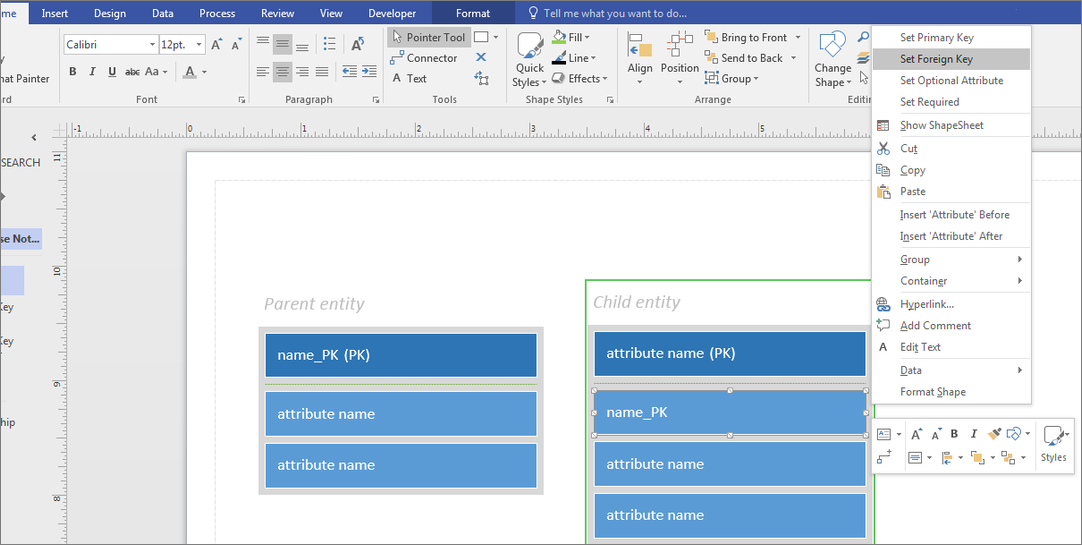

9. 右键单击该属性，然后单击“设置外键”。

10. 将“关系”形状拖动到绘图页上。
11. 将关系形状一端拖动到父实体的中间，直到整个形状周围出现一个绿框。
12. 以同样方式将关系形状的另一端连接到子实体。
13. 对每个子表重复以上步骤。
