网络图是查看任务、依赖项和项目关键路径的图形方式。 框 (或节点) 表示任务， 依赖项 显示为连接这些框的行。 切换视图后，可以添加图例、自定义框的显示方式以及 打印 网络图。

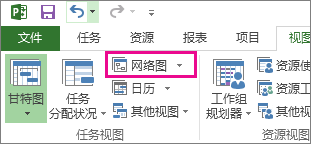

- 若要查找“网络图”视图，请选择“ 查看>网络图”。
添加图例
- 选择 “文件>打印>页设置”。
- 在“ 图例 ”选项卡上，确定你希望图例的外观、它应显示在哪些页面上，然后确定所需的标签。
- 选择“确定”。
自动更改框的布局方式
- 选择 “查看>网络图”。
- 选择 “格式>布局”。
- 在 “框布局”下，选择最适合你的框排列、对齐方式、间距、高度和宽度。 若要均匀分隔框，请在“高度”和“宽度”框中选择“固定”。
请记住，已分组任务会自动定位。 如果要更改分组，则需要撤消分组。
手动更改框的布局方式

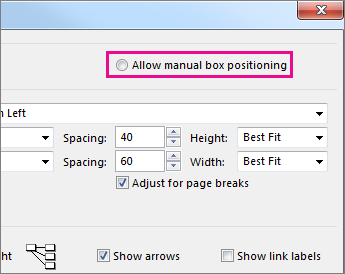

如果到目前为止，仍然不喜欢框的定位方式，请单击“ 格式>布局”，选择“ 允许手动框定位”，选择“ 确定”，然后将框拖动到所需位置。
如果手动重新定位任务，可以通过右键单击任务并选择“ 布局相关任务”，更改与其关联的任何链接任务或子任务的布局。
更改框之间的线条样式
如果有很多已链接到前置任务或后续任务的任务，则框之间的链接可能很难遵循。 尝试更改线条样式，然后以更易于查看的方式排列它们。
- 选择 “查看>网络图”。
- 选择 “格式>布局”。
- 在“链接样式”下，选择“直线”或“直”。 直线链接类似于此
。，直连类似于此
- 选择 “显示箭头 ”以添加指向前置任务和后续任务的箭头。 选择“ 显示链接标签 ”，将依赖项和潜在顾客或延迟时间添加到链接行。
选择要显示的任务信息类型
如果事情看起来杂乱无章 (或者你开始遇到信息重载) ，请尝试更改每个框中的任务信息，以便只看到最重要的内容。
- 选择 “查看>网络图”。

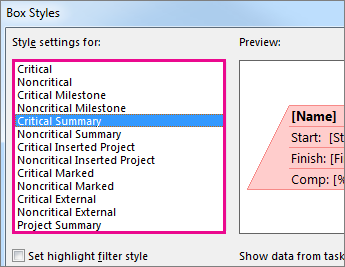

- 选择“设置框样式格式>”。
- 在 “样式设置” 列表中，选择要更改的任务。
- 在“ 边框”下，选择形状、颜色、宽度和网格线选项，以创建所需的外观。
- 在 “数据模板 ”下选择一个名称，将更改应用到现有模板。 若要创建将使用更改的新模板，请选择“ 更多模板”，然后选择“ 新建 (”以) 创建新模板， “复制 (以将新模板基于现有模板) ”， 选择“编辑 (”以更改模板) ，或 选择“导入 (”以从另一个项目) 导入模板。
- 选择“确定”。
