在Visio Professional中，可以根据形状的数据值为其着色。 这也称为 按值显示的颜色数据图形。 将数据 导入绘图中的形状后，可以应用着色。
例如，在下图中，值为“Off”的所有计算机形状都呈红色。 “打开”的计算机的颜色为绿色。
注意
尽管 Visio 将“按值着色”称为数据“图形”，但此选项不会在形状旁边显示其他“图形”或符号。 相反，它只需根据数据使用颜色填充形状。

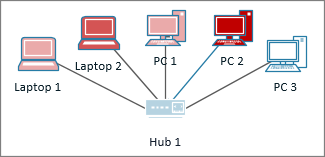

还可以根据值范围应用不同的颜色底纹。 在下面的示例中，计算机按值着色。 它们根据 CPU 的处理量进行着色。 处理量较高的计算机为深红色。 处理较低的颜色为浅红色，甚至白色。
按值设置颜色
确保右侧已打开 “数据图形字段 ”窗格。 如果未打开，请在“数据”选项卡上单击以选中“数据图形字段检查”框。
执行下列操作之一：
- 如果要更改页面上的所有形状，请单击图表上的空白区域以取消选择可能选择的任何形状。
- 如果只想更改页面上的选定形状，请单击一个或多个形状进行选择。
在“ 数据图形字段 ”窗格中，确定要对其应用着色的数据字段。
在同一窗格中，确保要更改的字段具有检查标记，并确保选中该字段，使其以蓝色突出显示：

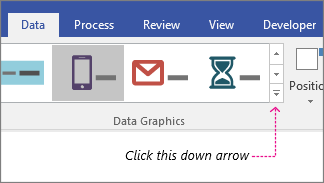

在“ 数据 ”选项卡上，单击 数据图形 库底部的向下箭头。
在“ 按值显示颜色”下，选择以下选项之一：
-
适用于具有文本值（如“开”、“关”、“正轨”、“Off Track”等）的字段。 在上述过程中，如果选择了带有文本的字段，请选择此选项。 - 数字
适用于具有数值（如百分比或金额）的字段。 在上述过程中，如果选择了包含数字的字段，请选择此选项。
-
配置着色
应用颜色后，可能需要配置颜色以正确表示数据。
执行上述步骤 1-4。
在“ 数据 ”选项卡上，单击“ 配置”。
执行下列操作之一：
- 如果选择此选项： ，则为导入的数据中的每个可能值选择 “填充颜色 ”。 如果还希望更改形状文本，请选择“ 文本颜色”。

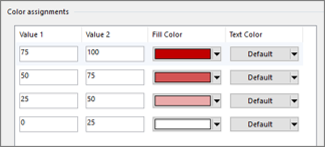

- 如果选择此选项： ，你将看到每个填充颜色都有一个范围。 范围底部由值 1 指定，顶部为值 2。 为每个区域选择 填充颜色 。 如果还希望更改形状文本，请选择“ 文本颜色”。
- 如果选择此选项：
如果要更正任何值，可以在 “值 ”列中执行此操作。
如果要添加任何其他着色分配，请单击右侧的“ 插入 ”，键入新值，并为这些值选择颜色。
如果要删除任何着色分配，请单击右侧的“ 删除 ”。
