使用乌鸦的脚表示法来说明乌鸦脚图中实体之间的关系。 实体由线连接，线条两端的符号描述了实体之间关系的基数。
由于它们被广泛使用，并且仅使用四个符号，因此乌鸦的脚部表示法图有助于以易于使用的格式传达复杂关系。
创建关系图和实体
在 Visio 的“ 文件 ”菜单上，选择“ 新建>软件”，然后选择“ Crow's Foot Database 表示法”。
选择 “公制单位” 或“ 美国单位”，然后选择“ 创建”。
从 Crow's Foot Database 表示法 模具中，将 实体 形状拖动到绘图页上。
将另一个 实体 形状拖到绘图页上以创建第二个实体。
将 “关系” 形状拖到绘图页上以创建关系线。
若要连接实体，请将关系线的左端拖动到第一个实体，并将其粘附到属性、连接点或整个实体。 拖动关系线的另一端，并将其粘附到第二个实体。
在关系线的两端设置基数符号：

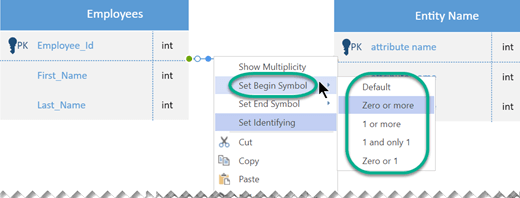

- 右键单击关系线，单击“ 设置开始符号”，然后从列表中选择。 默认值为 零或更多。

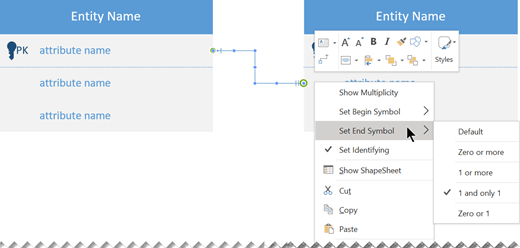

- 再次右键单击关系线，单击“ 设置结束符号”，然后从列表中选择。 默认值为 1，仅 1。
可以通过选择实体边框，然后单击并拖动其黄色控点来调整实体的宽度。 无法手动调整实体的高度。 高度由属性的加法或减法进行调整：
- 若要删除不需要的属性，请选择它，然后按 Delete。
- 若要向实体添加属性，请将 “属性 ”从“ 形状 ”窗格拖动到实体，然后松开鼠标键。 双击 属性名称 占位符，并为属性输入合适的名称。
编辑实体的属性
默认情况下，将显示实体属性的名称，但每个属性的类型在视图中隐藏。
可以更改任何实体的此设置：
- 右键单击实体并选择“ 显示属性类型”。
- 若要更改类型，请指向类型名称，然后单击两次。 类型名称周围会显示一个灰色框，指示已选中。
- 输入新的类型名称。 完成后，按 Esc (或单击实体) 的其他位置保存更改。
更改乌鸦脚表示法的外观
- 右键单击关系线，然后单击“ 设置形状格式”。
- 单击右窗格中的“ 行 ”以展开列表。

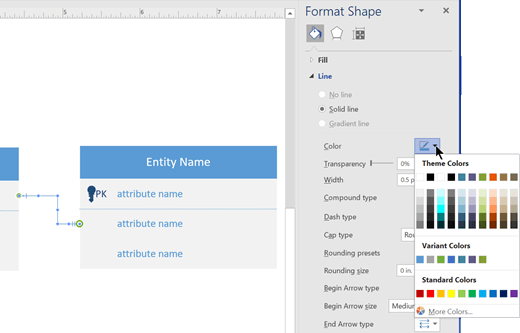

- 若要更改关系线的颜色，请单击“ 颜色”旁边的图标，然后选择一种颜色。

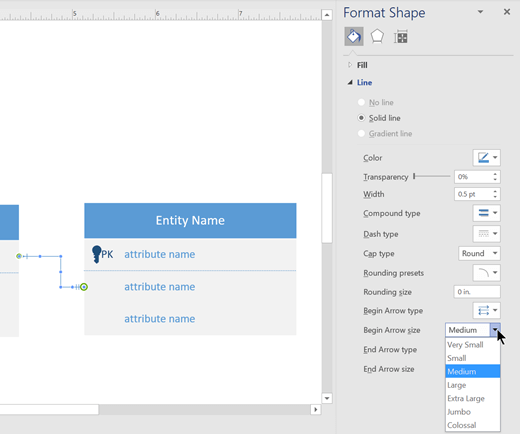

- 单击 “开始箭头大小 ”或“ 结束箭头大小 ”以更改“开始”和“结束”符号的大小。
- 若要添加文本，请选择关系行并键入文本。
强实体和弱实体
- 强实体有一个主键，这意味着它可以单独通过其属性进行唯一标识。
- 弱实体是不能单独通过其属性唯一标识的实体。 它依赖于其父实体的存在。 它必须使用外键及其属性来创建主键。 通常，外键是弱实体与其相关的强实体的主键。
两个强实体之间的关系简称为 关系。
强实体与弱实体之间的关系称为 强关系。
乌鸦脚表示法中的符号
乌鸦的脚图将实体表示为框，将关系表示为框之间的线条。 这些线条末尾的不同形状表示关系的相对基数。
三个符号用于表示基数：
| 环表示“零” |
|
|---|---|
| 短划线表示“one” |
|
| 乌鸦的脚代表“许多”或“无限” |
|
这些符号成对使用，表示实体在关系中可能具有的四种基数类型。 表示法的内部元素表示最小值， (最接近实体的外部元素) 表示最大值。
| 说明 | 符号 |
|---|---|
| 环形和短划线：最小零，最大一 (可选) |
|
| 短划线和短划线：最小一个，最大一个 (强制) |
|
| 环和乌鸦脚：最小零，最大许多 (可选) |
|
| 短划线和乌鸦脚：最少一个，最多多 (强制) |
|
设计关系图的提示
- 确定所需的所有实体。 在关系图中绘制所有这些图像。
- 确定哪些实体彼此有关系，并连接它们。 (并非所有实体都具有关系。某些可能有多个关系。)
- 每个实体只应在关系图中出现一次。
- 查看你绘制的关系。 是否存在冗余关系？ 是否有任何不必要的或缺失的？
