制定家居规划

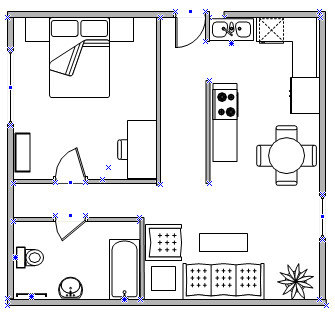

使用Visio Professional和Visio 计划 2中的“家庭计划”模板来绘制新的房屋计划或改造计划，试验新的厨房和家具布置，或绘制计划以将新房间添加到您的家中。

制定家居规划

1. 在“ 文件 ”选项卡上，选择“ 新建”，然后选择“ 开始计划”。

2. 选择 “公制单位 ”或“ 美国单位”，然后选择“ 创建”。
   默认情况下，此模板在横向方向打开缩放绘图页 。 可随时更改这些设置。 有关详细信息，请参阅更改绘图比例。

3. 使用以下任一方式创建基本外墙结构：
   使用房间形状。

   1. 从“墙壁、外壳和结构”模具中，将其中一个房间形状拖到绘图页上。
   2. 通过拖动控制手柄 和选择控点各个墙壁上的 来调整房间形状的大小。

   使用墙壁形状。

   1. 从“墙壁、外壳和结构”模具中，将外墙形状拖到绘图页上。

   2. 通过拖动终结点 ( 或 。

   3. 若要连接墙壁，请拖动终结点 ( 或 ) 一面墙到另一面墙的加号。
      墙壁粘附后，端点变为红色。 请自动清理两个墙壁之间交叉点。

      注意

      为了适当结合墙壁，必须在“对齐和粘附”对话框中选择“粘粘附到形状几何图形”。

4. 创建内墙结构。

   1. 将墙壁形状拖到绘图页上，使其放置在外部结构内部。

   2. 通过拖动终结点 ( 或 。

   3. 若要连接墙壁，请拖动终结点 ( 或 ) 一面墙到另一面墙的加号。
      墙壁粘附后，端点变为红色。 请自动清理两个墙壁之间交叉点。

      注意

      为了适当结合墙壁，必须在“对齐和粘附”对话框中选择“粘粘附到形状几何图形”。

5. 添加其他结构元素。

   1. 从“墙壁、外壳和结构”模具中，将结构形状（如柱子）拖到绘图页上。
   2. 从“建筑物核心”中，将建筑物核心形状（如楼梯）拖到绘图页上。

6. 添加门窗。

   1. 从“墙壁、外壳和结构”模具中，将门和窗户形状拖到墙壁顶部。
      自动旋转门和窗户以使其与墙壁对齐并粘附到墙壁上。 他们还可获得墙壁的厚度，且在重新定位时随着墙壁移动。

7. 组合建筑外壳和墙壁结构后，可添加电气符号和尺寸线。
   添加电气符号。

   1. 从“电气和电信”模具中，将墙壁开关、插座和其他墙饰拖到墙壁形状上。
   2. 当显示 时，松开鼠标按钮，指示符号已粘附到墙上。 自动旋转墙上配件，使其与墙壁对齐并粘附到墙壁上。
      还可将天花板装置形状（如“吊扇”）添加到绘图页上。

   向墙壁添加尺寸线。

   1. 右键单击墙，然后选择“ 添加维度”。

   2. 通过拖动控制手柄控制手柄图像重新定位尺寸线和尺寸文本 。

      注意

      若要查看所选形状的控制柄的相关提示，请将指针悬停在手柄上。

   3. 如果向墙添加尺寸，可以通过选择尺寸形状、键入所需的尺寸，然后选择远离尺寸形状来调整墙的大小。

返回页首

插入 CAD 家居规划

1. 在“ 文件 ”选项卡上，选择“ 新建”，然后选择“ 开始计划”。
2. 选择 “公制单位 ”或“ 美国单位”，然后选择“ 创建”。
   默认情况下，此模板在横向方向打开缩放绘图页 。 可随时更改这些设置。 有关详细信息，请参阅更改绘图比例。
3. 在“ 插入 ”选项卡上，选择“ CAD 绘图”。
4. 找到 CAD 文件，然后选择“ 打开”。
5. 若要接受 CAD 绘图的大小和位置，请选择“ 确定”。
   插入绘图后，可以调整其大小、更改其比例或进行移动。 也可以锁定包含 CAD 绘图的图层，以免在其上创建新的规划时误改这些图。

返回页首

将现有 Visio 家居规划复制到新绘图

1. 在“ 文件 ”选项卡上，选择“ 新建”，然后选择“ 开始计划”。

2. 选择 “公制单位 ”或“ 美国单位”，然后选择“ 创建”。
   默认情况下，此模板在横向方向打开缩放绘图页 。 可随时更改这些设置。 有关详细信息，请参阅更改绘图比例。

3. 打开现有 Visio 绘图。

4. 在“ 设计 ”选项卡上，选择“ 页面设置”，然后选择“ 绘图比例 ”选项卡。记下现有绘图中的比例设置，然后将新绘图的比例设置为匹配。

5. 在现有绘图中，选择要在新绘图中使用的形状，然后在“ 开始 ”选项卡上选择“ 复制”。

6. 切换到新绘图，然后在“ 开始 ”选项卡上选择“ 粘贴”。

   提示

   可锁定绘图的现有层，以便据此创建新计划时不会意外更改这些图层。
