创建 UML 类图

启动新的类图时，将显示 UML 类 模具以及符合 UML 2.5 标准的形状。

(Visio 专业版包括对 UML 类图和模具的支持，但Standard版本不支持 )

1. 启动 Visio。 或者，如果已打开文件，请单击“新建文件>”。
2. 在“搜索”框中，键入 UML class。
3. 选择 UML 类 关系图。
4. 在对话框中，选择空白模板或三个初学者图表之一。 (选择时，右侧会显示每个单位的说明。) 然后选择 “公制单位 ”或“ 美国单位”。
5. 选择“创建”。
6. 关系图随即打开。 在关系图旁边应看到 “形状 ”窗口。 如果未看到它，请转到 查看>任务窗格 ，并确保已选择 形状 。 如果仍然看不到它，请单击左侧 的“展开形状” 窗口按钮。
7. 在“视图”选项卡上，确保选中“连接点”旁边的“检查”框。 此选项使连接点在开始连接形状时显示。
8. 现在，将要包含在图表中的形状从 “形状” 窗口拖动到页面。 若要重命名文本标签，请双击标签。
9. 若要向类、枚举或界面形状添加更多成员，请将成员形状从形状面板拖动到相应的形状。 还可以通过右键单击现有成员并选择插入成员的选项来添加新成员。

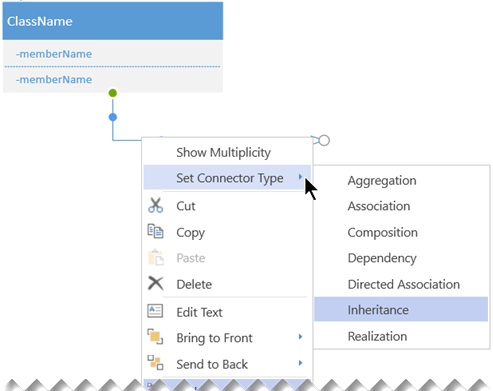

10.  使用 UML 连接线连接两个形状，以表示形状之间的关系。 若要更改关系类型，请右键单击连接器。 从“ 设置连接器类型 ”菜单中选择所需的关系。

11.  通过单击形状标题将其选中，然后将形状右边缘的黄色控制点 () 向左或向右移动，以减小或增加形状的宽度，从而调整类、枚举或界面形状的大小。
12.  通过选择形状、右键单击并从弹出菜单中选择相应的选项，将参数字段和构造型字段添加到类形状。


首先，创建关系图并添加具有符合 UML 2.5 标准的形状的 UML 类模具。

1. 打开 Visio 网页版。
2. 在页面右上角附近，选择“ 更多模板”。
3. 在库中，向下滚动到 UML 类 行，大约在页面的中间。
   行中的第一项表示空白模板加上配套模具。 该行中的其他项是示例关系图，它们已绘制了一些形状，可帮助你快速入门。
4. 单击任何项目可查看更大的预览。
5. 找到要使用的关系图后，单击其“ 创建 ”按钮。
   将在浏览器中打开带有相关模具的新关系图。 你已准备好开始绘制图表了。
6. 现在，将要包含在图表中的形状从 “形状” 窗口拖动到页面。 若要重命名文本标签，请双击标签。
7. 若要向类、枚举或界面形状添加更多成员，请将成员形状从形状面板拖动到相应的形状。 还可以通过右键单击现有成员并选择插入成员的选项来添加新成员。

8.  使用 UML 连接线连接两个形状，以表示形状之间的关系。 若要更改关系类型，请右键单击连接器。 从“ 设置连接器类型 ”菜单中选择所需的关系。

9.  通过单击形状标题将其选中，然后将形状右边缘的黄色控制点 () 向左或向右移动，以减小或增加形状的宽度，从而调整类、枚举或界面形状的大小。
10.  通过选择形状、右键单击并从弹出菜单中选择相应的选项，将参数字段和构造型字段添加到类形状。
