建立 UML 類別圖表

當您開始建立新的類別圖表時，將顯示 UML 類別 樣板以及符合 UML 2.5 標準的圖形。

(Visio 專業版支援 UML 類別圖表和樣板，但Standard版不支援。)

1. 啟動 Visio。 或者，如果您已經開啟檔案，請按一下[新增檔案>]。
2. 在 [搜尋] 方塊中輸入 UML class。
3. 選取 UML 類別 圖表。
4. 在對話方塊中，選取空白範本或三個入門圖表的其中一個。 (當您選取每個項目時，右側會顯示每個項目的說明。) 然後選取 [公制單位] 或 [美國單位]。
5. 選取 [建立]。
6. 圖表隨即開啟。 您應該會在圖表旁邊看到 [圖形] 視窗。 如果您沒有看到，請移至 [檢視>工作窗格 ]，並確定已選取 [圖形 ]。 如果仍然看不到，請按一下左側的 [ 展開圖形 ] 視窗按鈕。
7. 在 [檢視 ] 索引標籤上，確定已選取 [ 連接點 ] 旁的核取方塊。 此選項會在您開始連接圖形時顯示連接點。
8. 現在，將您要包含在圖表中的圖形從 [圖形 ] 視窗拖曳到頁面中。 若要重新命名文字標籤，請按兩下標籤。
9. 若要將更多成員新增至類別、列舉或介面圖形，請將成員圖形從圖形面板拖曳至個別的圖形。 您也可以在現有成員上按一下滑鼠右鍵，然後選擇插入成員的選項，以新增成員。

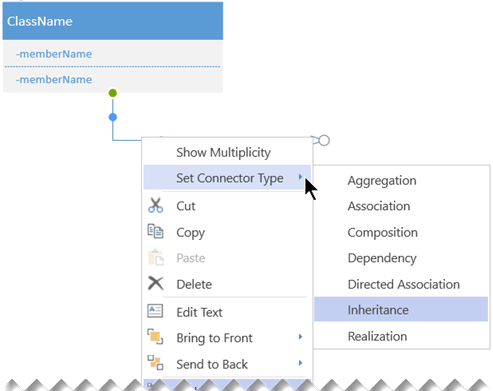

10.  使用 UML 連接器連接兩個圖形，以表示圖形之間的關聯。 若要變更關聯類型，請以滑鼠右鍵按一下連接器。 從「 設定連接器類型 」功能表中選擇所需的關聯。

11.  若要調整類別、列舉或介面圖形的大小，請按一下圖形標題來選取它，然後將圖形右邊緣的黃色控制點 (移) 左或右，以減少或增加圖形的寬度。
12.  選取圖形，按一下滑鼠右鍵，然後從彈出式功能表中選擇對應的選項，以新增參數和造型欄位到類別圖形。


首先，建立圖表，並新增具有符合 UML 2.5 標準之圖形的 UML 類別樣板。

1. 開啟 Visio 網頁版。
2. 在頁面右上角附近，選取 [其他範本]。
3. 在 [圖庫] 中，向下捲動至 UML 類別 列，大約在頁面的中間位置。

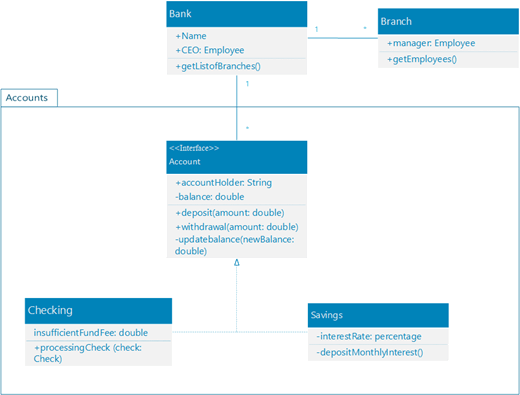

   資料列中的第一項目代表空白範本加上配套樣板。 列中的其他項目是範例圖表，其中一些已繪製出具圖形，可協助您快速上手。
4. 按一下任何項目以查看較大的預覽。
5. 當您找到要使用的圖表時，請按一下其 建立 按鈕。
   新圖表及相關樣板會在您的瀏覽器中開啟。 您已準備好開始繪製圖表。
6. 現在，將您要包含在圖表中的圖形從 [圖形 ] 視窗拖曳到頁面中。 若要重新命名文字標籤，請按兩下標籤。
7. 若要將更多成員新增至類別、列舉或介面圖形，請將成員圖形從圖形面板拖曳至個別的圖形。 您也可以在現有成員上按一下滑鼠右鍵，然後選擇插入成員的選項，以新增成員。

8.  使用 UML 連接器連接兩個圖形，以表示圖形之間的關聯。 若要變更關聯類型，請以滑鼠右鍵按一下連接器。 從「 設定連接器類型 」功能表中選擇所需的關聯。

9.  若要調整類別、列舉或介面圖形的大小，請按一下圖形標題來選取它，然後將圖形右邊緣的黃色控制點 (移) 左或右，以減少或增加圖形的寬度。
10.  選取圖形，按一下滑鼠右鍵，然後從彈出式功能表中選擇對應的選項，以新增參數和造型欄位到類別圖形。
