建立 UML 部署圖表

套用到
Visio 方案 1 Visio 專業版 2024 Visio 專業版 2021 Visio 專業版 2019

您可以建立 UML 部署圖表,以顯示將軟體成品部署至節點的架構。 首先,開啟 UML 部署 範本,然後從四個範本選項中挑選其中一個。 接著, [UML 部署 ] 樣板與符合 UML 2.5 標準的圖形一起顯示。

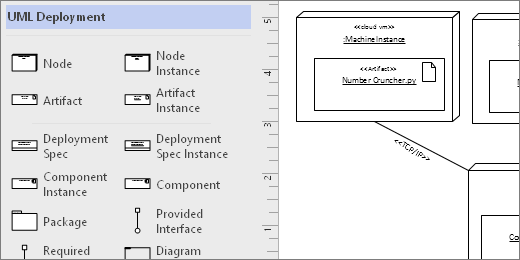

UML 部署樣板、頁面上的範例圖形

啟動 UML 部署圖表

  1. 啟動 Visio。 或者,如果您已經開啟檔案,請按一下[新增檔案>]。
  2. 移至 類別、>軟體與資料庫、>UML 部署。
  3. 選取空白範本或三個入門圖表的其中一個。 挑選好想要的範本後,請按一下 [ 建立]。
  4. 您應該會在圖表旁邊看到 [圖形] 視窗。 如果您沒有看到,請移至 [檢視>工作窗格 ],並確定已選取 [圖形 ]。 如果仍然沒有看到,請按一下左側的 [展開圖形視窗 ] 按鈕 [ 展開圖形視窗] 按鈕 。
  5. 在 [檢視 ] 索引標籤上,確定已選取 [ 連接點 ] 旁的核取方塊。 這會在您開始連接圖形時顯示連接點。
  6. 現在,將您要包含在圖表中的圖形從 [圖形 ] 視窗拖曳到頁面中。 若要重新命名文字標籤,請按兩下標籤。

節點執行個體和成品

使用時機

  1. 當您想要指定執行時間計算或實體裝置的實例時,請使用 [節點實例 ] 圖形。
  2. 將 成品實例 圖形放入節點實例圖形內,以部署成品。

1 指向節點實例圖形 <<雲端 VM>> :MachineInstance;2 指向成品圖形: <<成品>> 編號 Cruncher.py

步驟 1

先將 [節點執行個體 ] 圖形拖曳到頁面,然後拖曳圖形控點來放大圖形。

節點 實例圖形已調整大小為較大

步驟 2

拖曳 [成品執行個體] 圖形,並將其放置在較大的節點圖形內。 當您看到綠色醒目提示時,這表示較小的圖形將包含在較大的節點圖形中。 從那時起,當節點形狀移動時,裡面的偽影也會移動。

將成品圖形拖曳到節點頂端 實例圖形,綠色醒目提示

其他容器圖形

在 UML 部署 樣板中還有其他可用的容器圖形。 其行為類似於節點執行個體圖形。 也就是說,當您將形狀放在它們之上時,圖形會被粘合並隨著容器移動。 以下是一些最常用的部署圖表容器圖形:

階層式節點

當您想要以階層方式顯示節點圖形時,將節點圖形彼此巢狀。

UserClient 節點,包含包含 HTML5 成品的瀏覽器節點

套件圖形

當您需要表示資料夾等包含元素時,請使用 [ 套件 ] 圖形。

包含其他節點實例和成品圖形的封裝圖形

圖表概觀

如果想要用框架包圍所有圖形,請使用 [ 圖表概觀 ] 圖形。

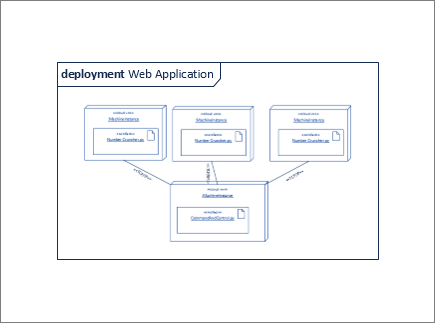

包含其他節點實例和成品圖形的圖表概觀圖形

連接器提示

拉直連接器

如果連接器轉數太多,請以滑鼠右鍵按一下它,然後按一下 直 線連接器r。

顯示多重性

如有需要,請在連接器上按一下滑鼠右鍵,然後選取 [顯示多重性]。 完成後,會出現四個文字方塊,供您新增詳細資料。 如果您不需要所有的文字方塊,請刪除不需要的文字方塊。

變更連接器類型

您可以變更連接器類型。 例如,您可以從「關聯」變更為「有向關聯」。 以滑鼠右鍵按一下連接器,然後按一下 [ 設定連接器類型]。

建立動態連接而非點連接

如果您預計經常移動圖形,請考慮建立 動態連接 而不是點連接。

移動或旋轉連接器上的文字

您很可能需要旋轉或移動連接線上的文字。 方法如下所示:

  1. 按一下頁面的空白區域以取消選取任何可能選取的項目。
  2. 在 [常用 ] 索引標籤的 [ 工具 ] 群組中,按一下 [ 文字區塊] 工具[文字區塊] 按鈕
  3. 按一下含有您想要旋轉或移動文字的連接器。
  4. 拖曳文字區塊以移動它,或使用 [旋轉控點] 旋轉控點來旋轉它
  5. 完成後,按一下 [ 指標工具 ] 按鈕 [ 指標] 按鈕
    切換回 [指標工具 ] 按鈕 [指標] 按鈕 後,文字相對於圖形會保持相同的位置。 如果您使用指標工具的 [指標] 按鈕拖曳文字,圖形也會移動。 若要獨立於圖形移動文字,請返回 [ 文字區塊] 工具的 [文字區塊] 按鈕 。

元件圖形

使用時機

針對系統或應用程式中的每個功能單元使用元件圖形。

商店元件圖形

顯示或隱藏造型

以滑鼠右鍵按一下圖形,以顯示或隱藏造型標籤。

快顯功能表、顯示造型命令、 <<元件>> 文字標籤

介面圖形

使用時機

  1. 當您想要指定類別/介面的實現時,請使用 [ 提供的介面] 圖形。
  2. 當您想要指定類別/介面的相依性時,請使用 「必要的介面 」。

連接兩個介面,1:提供以圓形結尾的介面圖形,2:以插槽結尾的必要介面圖形

步驟 1

將 提供的介面 圖形拖曳到頁面,將連接埠方形與連接點對齊。 當您看到連接點周圍的綠色反白顯示時,即表示它已連接。

提供黏附至元件圖形的介面圖形

步驟 2

將 [必要的介面] 圖形拖曳到頁面上,並將連接埠方形與連接點對齊。 當您看到連接點周圍的綠色反白顯示時,即表示它已連接。

必要 黏附至元件圖形的介面圖形

步驟 3

若要將 [提供] 和 [必要] 介面連接在一起,請先選取 [必要介面] 圖形。 然後尋找黃色控點。

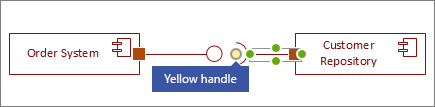

所需介面圖形上的黃色控點

步驟 4

拖動黃色控點以與提供的介面連接。

已連接到所提供介面的必要介面圖形
