等角繪圖

使用等角繪圖將繪圖和圖表中的資訊置於透視中。 從頭開始建立等角繪圖、合併基本形狀或使用三維形狀和範本。

本文內容：

• 從頭開始建立等角繪圖
• 在等角繪圖中使用基本圖形
• 使用範本建立等角繪圖
• 使用具有透視的區塊圖範本建立等角繪圖

從頭開始建立等角繪圖

1. 在 Visio 中，在 [ 檔案 ] 功能表上，點選 [ 新增]，然後按一下 [基本繪圖]。
2. 選擇公制或英制，然後按一下 [建立]。
3. 按一下 [檢視] 索引標籤，然後按下 [放映] 區域中 [格線] 旁的核取方塊。

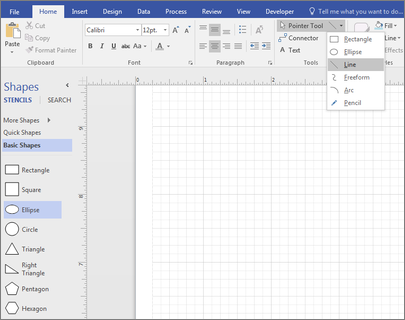

4. 按一下 [常用 ] 索引標籤，然後按一下 [工具 ] 區域中 [矩形] 圖形旁的箭號，然後選取 [線條]。

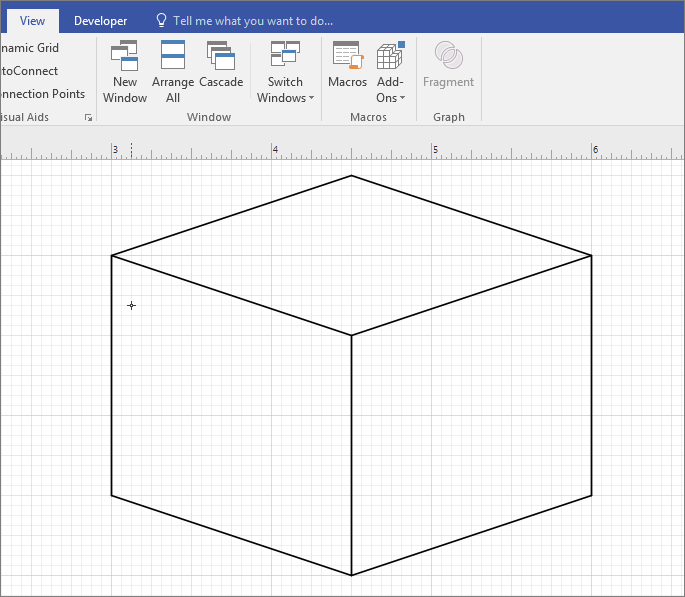

5. 使用線條工具手動繪製圖案。


頁面頂端

在等角繪圖中使用基本圖形

1. 在 Visio 中，在 [ 檔案 ] 功能表上，點選 [ 新增]，然後按一下 [基本繪圖]。

2. 選擇公制或英制，然後按一下 [建立]。

3. 按一下 [檢視] 索引標籤，然後按下 [放映] 區域中 [格線] 旁的核取方塊。

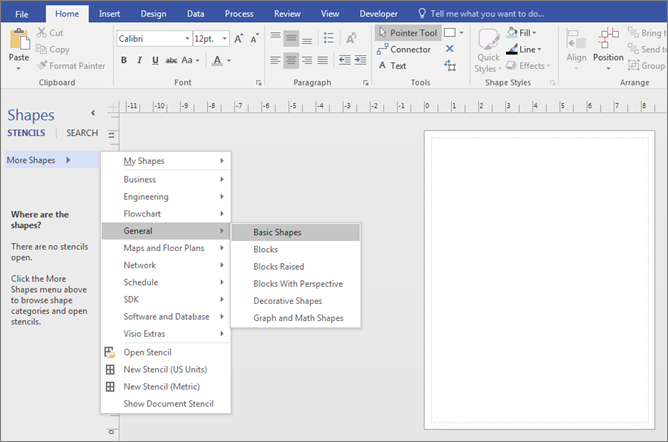

4. 按一下 [常用] 索引標籤，然後按一下 [其他圖形] [>一般>] [基本圖形]。

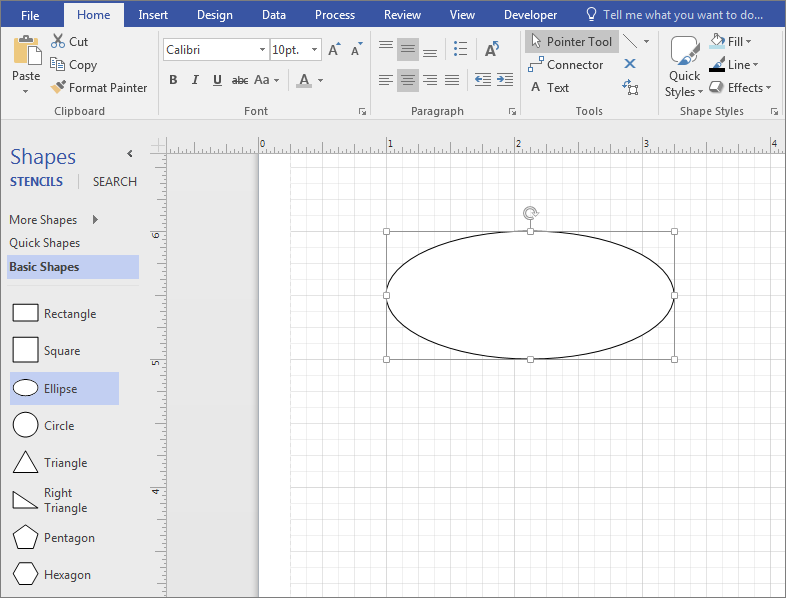

5. 將圖形從 [基本圖形 ] 樣板拖曳到繪圖窗格。


6. 選取圖形，然後按一下連接點以調整圖形和大小。

   秘訣

   您可能需要圖形的精確複本，以便在圖面中的其他位置使用。 按 CTRL + C 複製選取的圖形，然後將複製的圖形拖曳到繪圖的一側，直到準備好使用為止。

7. 從 [基本圖形] 拖曳建置繪圖所需的任何其他圖形。

8. 在 [常用 ] 索引標籤上，按一下 [工具 ] 區域中 [矩形] 圖形旁的箭號，然後選取 [線條]。

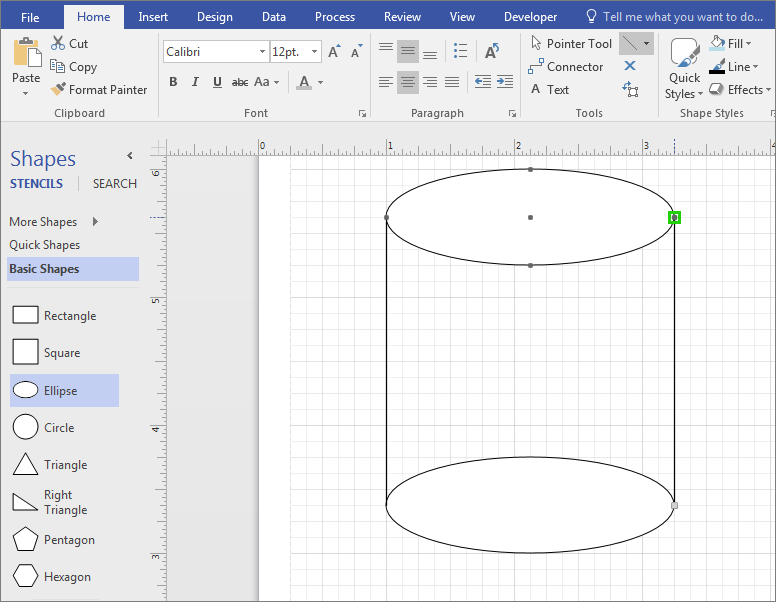

9. 手動繪製線條以完成圖形。


10. 按一下 [檔案] 索引標籤，然後按一下 [選項]。

11. 按一下 [自訂功能區]。

12. 在 [Visio 選項] 畫面的 [主要索引標籤] 底下，按一下 [開發人員] 旁的核取方塊。

13. 按一下 [確定]。

    秘訣

    [開發人員] 索引標籤會出現在 Visio 功能區上。

14. 按一下 常用 索引標籤，按一下 [編輯] 群組中的 [選取]，然後按一下清單中的 [全選]。

15. 按一下 [ 開發人員 ] 索引標籤。

16. 在 [ 圖形設計 ] 群組中，按一下 [作業]，然後按一下 [修剪]。

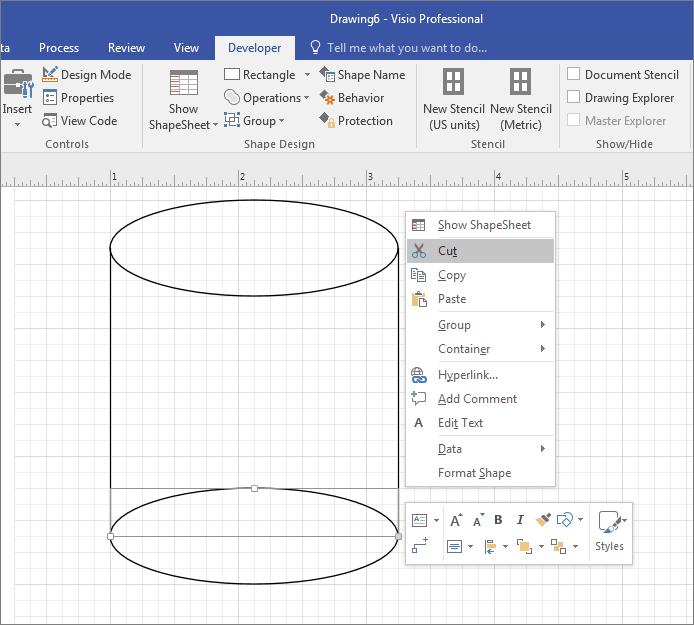

17. 以滑鼠右鍵按一下您要移除的圖形部分或線條，然後按一下 [剪下]。

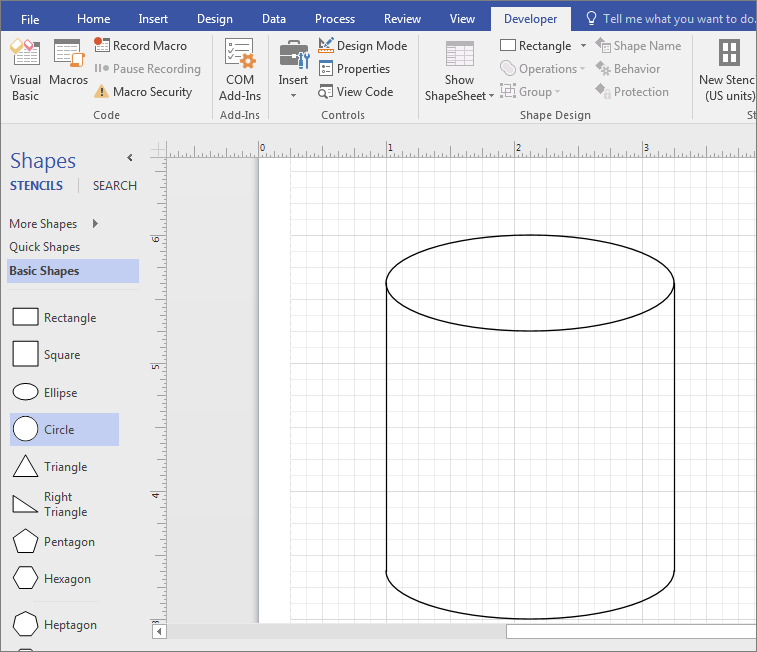

18. 重複步驟 17，直到繪圖或圖表完成為止。


19. 視需要，按一下 [檢視] 索引標籤來移除格線，然後按一下 [顯示] 區域中 [格線] 旁的核取方塊。

頁面頂端

使用範本建立等角繪圖

下列指示使用具有 透視的區塊圖 範本。 Microsoft Visio 有數個立體範本。 若要尋找它們，請在 [ 檔案 ] 索引標籤上按一下 [新增]，在搜尋欄位中輸入「3D」，然後選擇最符合您需求的範本：

• 封鎖圖
• 3D 方位圖
• 具有透視的區塊圖
• 工作流程圖 - 3D
• 詳細網狀圖 – 3D
• 基本網狀圖 – 3D

頁面頂端

使用具有透視的區塊圖範本建立等角繪圖

(此範本不適用於 Visio 網頁版。)

1. 在 Visio 中，在 [ 檔案 ] 功能表上，按一下 [新增>一般]，然後按一下 [ 具有透視的區塊圖 ] 範本。
2. 選擇公制或英制，然後按一下 [建立]。

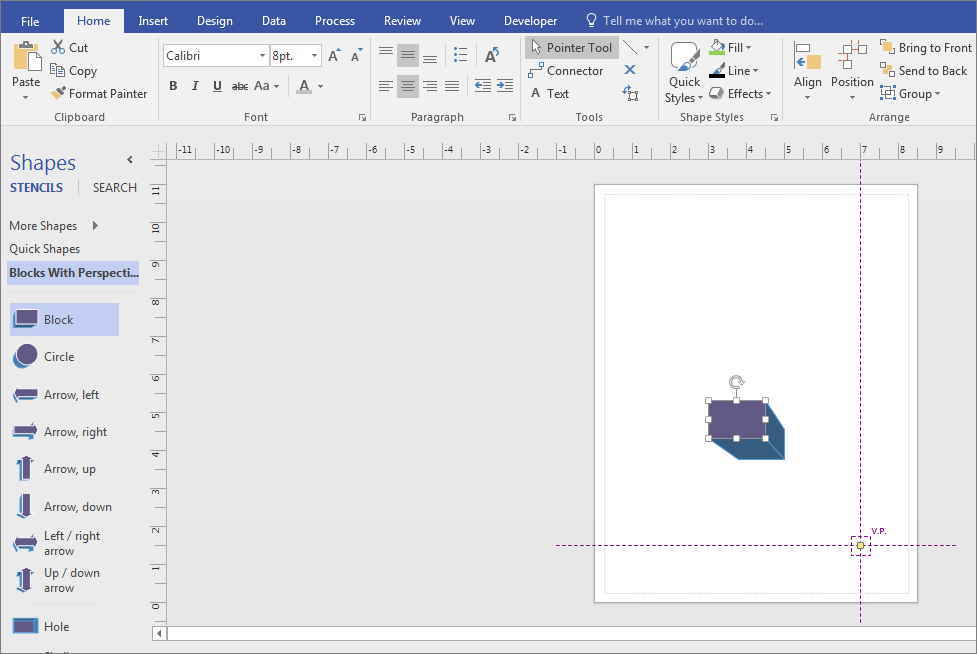

3. 從 [具有透視的方塊] 樣板中，將圖形拖曳到繪圖頁面上。

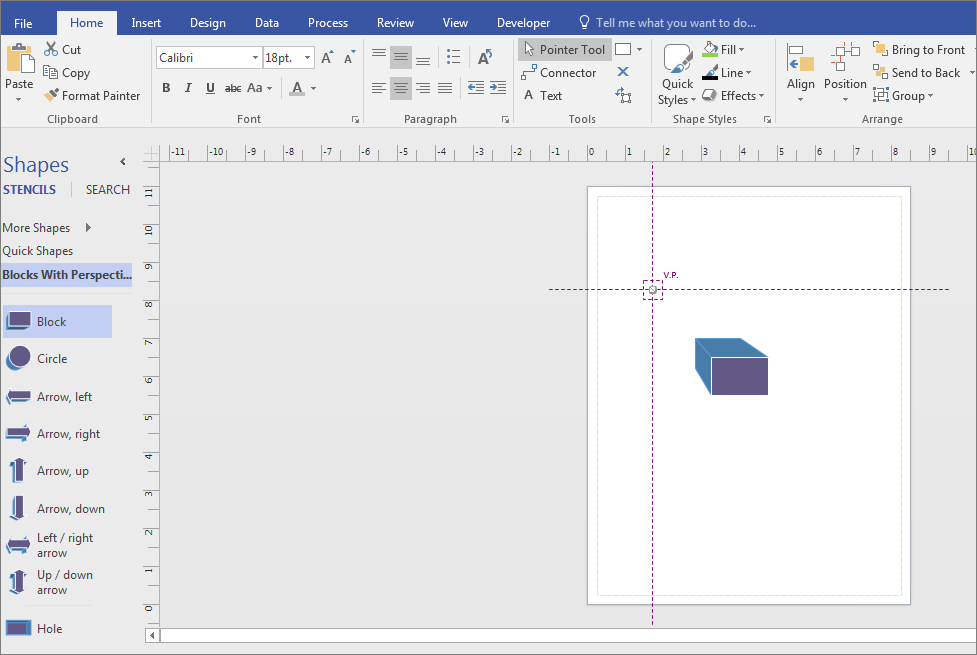

4. 您可以按一下 控制項控點控點控點，然後將消失點 (V.P.) 拖曳至所需區域，以變更方向。

5. 按兩下圖形並輸入以新增文字。
6. 按一下圖形，按一下 [圖案樣式] 區域中的 [填滿]，然後選取色彩。
