يمكنك تحديد أي شكل على صفحة رسم تخطيطي، أو أي شكل فرعي في مجموعة، عن طريق تحديده في نافذة مستكشف الرسومات .
استخدام نافذة مستكشف الرسومات
في علامة التبويب المطور ، في المجموعة إظهار/إخفاء ، حدد خانة الاختيار مستكشف الرسومات . تظهر نافذة مستكشف الرسومات في زاوية الرسم.
قم بتنفيذ إجراء واحد أو أكثر مما يلي:
- لفتح مجلد أو إغلاقه، انقر نقرا مزدوجا فوقه.
- لتغيير اسم عنصر، انقر فوقه، واضغط على F2، واكتب فوق النص المميز، ثم اضغط على ENTER. يؤدي ذلك إلى تغيير اسم الشكل ولكنه لا يؤثر على النص الموجود في تسمية الشكل.
لإلغاء تغيير الاسم على الفور، اضغط على ESC. لا يمكنك تغيير أسماء المجلدات أو الأنماط المضمنة. - لتحديد شكل في نافذة الرسم التخطيطي، في نافذة مستكشف الرسومات ، انقر نقرا مزدوجا فوق المجلد صفحات المقدمة أو صفحات الخلفية ، وانقر نقرا مزدوجا فوق الصفحة، ثم انقر فوق الشكل الذي تريده.

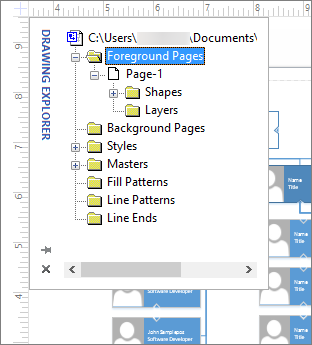

تسرد نافذة مستكشف الرسومات جميع العناصر والعناصر الموجودة في الرسم. يتم تجميع العناصر ذات الصلة معا في مجلدات. على سبيل المثال، هناك مجلد لكافة الصفحات الأمامية. يوجد داخل هذا المجلد أيقونة لكل صفحة، تم تحديدها بواسطة اسم الصفحة. عند تحديد أيقونة صفحة، تفتح هذه الصفحة في منطقة الرسم التخطيطي.
ضمن كل صفحة توجد مجلدات فرعية تحتوي على أيقونات لجميع الأشكال والطبقات على تلك الصفحة. إذا كان شكل يتكون من مجموعة من الأشكال الأصغر، يتم تمثيل كل هذه الأشكال الأصغر في مجلد فرعي تحت أيقونة الشكل الرئيسي.
جعل علامة التبويب المطور مرئية
لعرض نافذة مستكشف الرسومات ، يجب أن تكون علامة التبويب المطور مرئية. بشكل افتراضي، تكون علامة التبويب هذه مخفية، لذلك إذا لم تتمكن من رؤيتها، فإن الخطوة الأولى هي جعلها مرئية.
- انقر فوق علامة التبويب ملف.
- في الشريط الجانبي، انقر فوق خيارات.
- في الشريط الجانبي، انقر فوق تخصيص الشريط.
- في القائمة ضمن تخصيص الشريط على الجانب الأيمن، حدد خانة الاختيار المطور ، ثم انقر فوق موافق.
