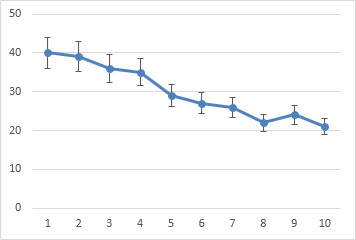

Chybové úsečky ve vytvořených grafech vám můžou pomoct při rychlém zobrazení rozpětí povolených chyb a směrodatných odchylek. Můžou být zobrazené u všech datových bodů nebo datových značek v datových řadách jako hodnota standardní chyby, procento nebo směrodatná odchylka. Můžete nastavit svoje vlastní hodnoty k zobrazení přesných hodnoty chyby jak potřebujete. Třeba ve výsledku vědeckého experimentu můžete zobrazit potenciální desetiprocentní kladnou a zápornou hodnotu chyby, jako tady:
Chybové úsečky jde používat v dvojrozměrných plošných, pruhových, sloupcových, spojnicových, XY bodových a bublinových grafech. V bodových a bublinových grafech můžete zobrazovat chybové úsečky pro hodnoty x a y.
Přidání nebo odebrání chybových úseček
Klikněte na libovolné místo v grafu.

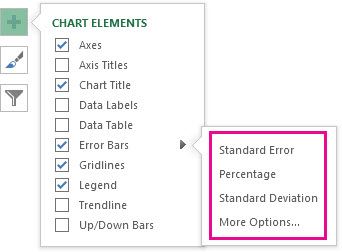

Klikněte na tlačítko Prvky grafu
vedle grafu a zaškrtněte políčko Chybové úsečky . (Zrušením zaškrtnutí políčka chybové úsečky odeberete.)Pokud chcete změnit zobrazenou hodnotu chyby, klikněte na šipku vedle tlačítka Chybové úsečky a vyberte některou možnost.
- Vyberte předdefinovanou chybovou úsečku jako Standardní chyba, Procento nebo Standardní odchylka.

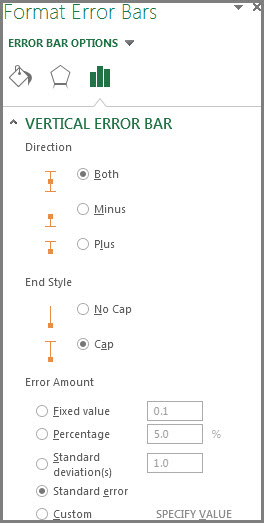

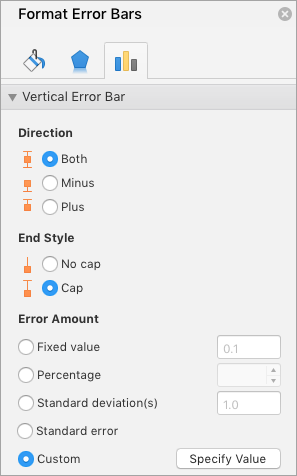

- Vyberte Další možnosti, nastavte vlastní hodnoty chybové úsečky a potom v části Svislá chybová úsečka nebo Vodorovná chybová úsečka zvolte požadované možnosti. Tady taky můžete změnit směr, styl zakončení chybových úseček nebo vytvořit vlastní chybové úsečky.
Poznámka
Směr chybových úseček závisí na použitém typu grafu. Bodové grafy můžou zobrazovat vodorovné i svislé chybové úsečky. Libovolnou z těchto chybových úseček odeberete tak, že je vyberete a stisknete Delete.
Revize rovnic pro výpočet typů chybových hodnot
Lidé se často ptají, jak Excel vypočítává chybové hodnoty. Excel k výpočtu hodnot Standardní chyba a Směrodatná odchylka zobrazených v grafu využívá následující rovnice.
| Možnost | Použitá rovnice |
|---|---|
| Standardní chyba |
Kde: s = číslo řady i = číslo bodu v řadě s m = počet řad pro bod y v grafu n = počet bodů v každé řadě yis = datová hodnota řady s a i-tého bodu ny = celkový počet datových hodnot ve všech řadách |
| Směrodatná odchylka |
Kde: s = číslo řady i = číslo bodu v řadě s m = počet řad pro bod y v grafu n = počet bodů v každé řadě yis = datová hodnota řady s a i-tého bodu ny = celkový počet datových hodnot ve všech řadách M = aritmetický průměr |
Tip:
Chybové úsečky můžete odebrat hned po jejich přidání do grafu kliknutím na tlačítko Zpět na panelu nástrojů Rychlý přístup nebo stisknutím kombinace kláves CTRL+Z.
