Vytvoření diagramu tříd UML

Platí pro
Visio Plan 1 Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

Můžete vytvořit diagram tříd UML a zobrazit tak statické zobrazení systémových tříd, jejich atributů a metod a vztahů mezi objekty. Poskytuje přehled o aplikaci.

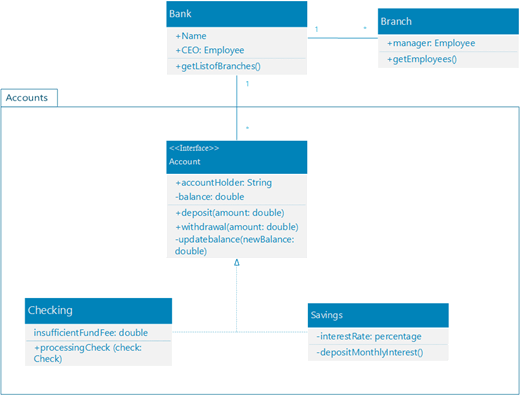

Ukázka diagramu tříd UML znázorňující bankovní systém účtů pro osobní zákazníky.

Když začnete vytvářet nový diagram třídy, zobrazí se vzorník třídy UML společně s obrazci, které odpovídají standardu UML 2.5.

(Edice Professional Visia podporují diagram tříd a vzorník UML, edice Standard ne.)

  1. Spusťte aplikaci Visio. Pokud už máte soubor otevřený, klikněte na Nový soubor>.
  2. Do vyhledávacího pole zadejte UML class.
  3. Vyberte diagram tříd UML .
  4. V dialogovém okně vyberte prázdnou šablonu nebo jeden ze tří předpřipravených diagramů. (Popis každého z nich se zobrazí vpravo, když ho vyberete.) Potom vyberte metrické jednotky nebo americké jednotky.
  5. Vyberte Vytvořit.
  6. Diagram se otevře. Vedle diagramu by se mělo zobrazit okno Obrazce . Pokud ji nevidíte, přejděte na Zobrazit>podokna úloh a zkontrolujte, že je vybraná možnost Obrazce . Pokud ho pořád nevidíte, klikněte na tlačítko Rozbalit okno obrazců vlevo.
  7. Na kartě Zobrazení zkontrolujte, že je zaškrtnuté políčko Spojovací body . Díky této možnosti se zobrazí spojovací body, jakmile začnete propojovat obrazce.
  8. Teď přetáhněte obrazce, které chcete zahrnout do diagramu, z okna Obrazce na stránku. Pokud chcete textové popisky přejmenovat, poklikejte na ně.
  9. Chcete-li přidat další členy do obrazce třídy, výčtu nebo rozhraní, přetáhněte obrazec člena z panelu obrazců na příslušný obrazec. Můžete také přidat nového člena tak, že kliknete pravým tlačítkem na existujícího člena a zvolíte možnost pro vložení člena.
    Přidejte nového člena tak, že kliknete pravým tlačítkem na existujícího člena a zvolíte možnost pro vložení člena.
  10.  Spojením dvou obrazců pomocí konektorů UML můžete znázornit relace mezi obrazci. Pokud chcete změnit typy relací, klikněte pravým tlačítkem na spojnici. Zvolte požadovaný vztah z nabídky Nastavit typ spojnice .

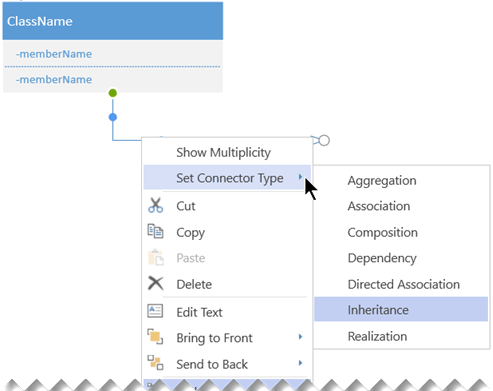

    Klikněte pravým tlačítkem na spojnici a vyberte Nastavit typ spojnice, aby se zobrazily možnosti pro typy spojnic.
  11.  Velikost obrazce třídy, výčtu nebo rozhraní můžete změnit tak, že kliknete na záhlaví obrazce, čímž ho vyberete a že posunutím žlutého řídicího bodu (na pravém okraji obrazce) doleva nebo doprava zmenšíte nebo zvětšíte šířku obrazce.
  12.  Přidejte pole parametrů a stereotypů do obrazců třídy tím, že vyberete obrazec, kliknete pravým tlačítkem myši a zvolíte odpovídající možnost z místní nabídky.
    Kliknutím pravým tlačítkem myši na obrazec můžete do obrazců třídy přidat pole parametrů a pole stereotypů.

Tipy pro vytváření diagramu třídy

  • Identifikujte každý prvek a jeho vztahy.
  • Jasně určete, za co jsou jednotlivé třídy zodpovědné.
  • Nezahrnujte do diagramu zbytečné vlastnosti, které by mohly jeho práci příliš komplikovat.

Zápis třídy

Symbol Význam
⁠-⁠ Atribut nebo operace jsou soukromé.
⁠+⁠ Atribut nebo operace jsou veřejné.
