Přidáním zápisu násobnosti do diagramu UML aplikace Visio určete vztah množství mezi objekty.
V tomto článku
Nastavení hodnoty násobnosti
V aplikaci Visio klikněte v nabídce Soubor na příkaz Nový>software a potom klikněte na položku Zápis databáze UML.
Zvolte metrické jednotky nebo americké jednotky a pak klikněte na Vytvořit.
Ze vzorníku UML Database Notation (Zápis databáze UML ) přetáhněte na stránku výkresu obrazec Entity .
Přetažením dalšího obrazce Entita na stránku výkresu vytvořte druhou entitu.
Přetažením obrazce Relace na stránku výkresu vytvořte čáru relace.
Chcete-li entity spojit, přetáhněte levý konec čáry relace k první entitě a připevněte ji k atributu, spojovacímu bodu nebo k celé entitě. Přetáhněte druhý konec čáry relace a připevněte ji k druhé entitě.

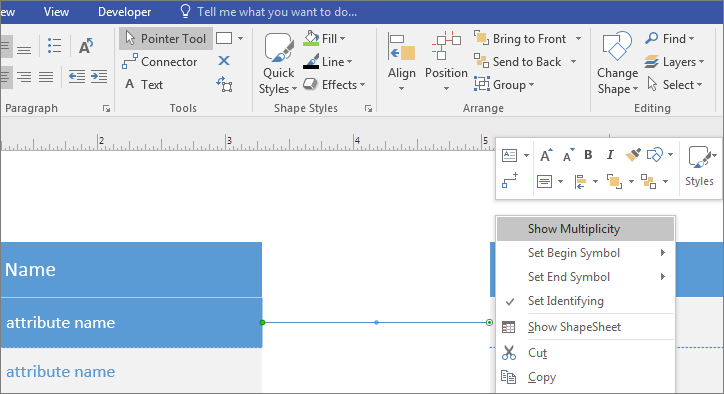

Klikněte pravým tlačítkem myši na obrazec Relace a potom klikněte na Zobrazit násobnost.

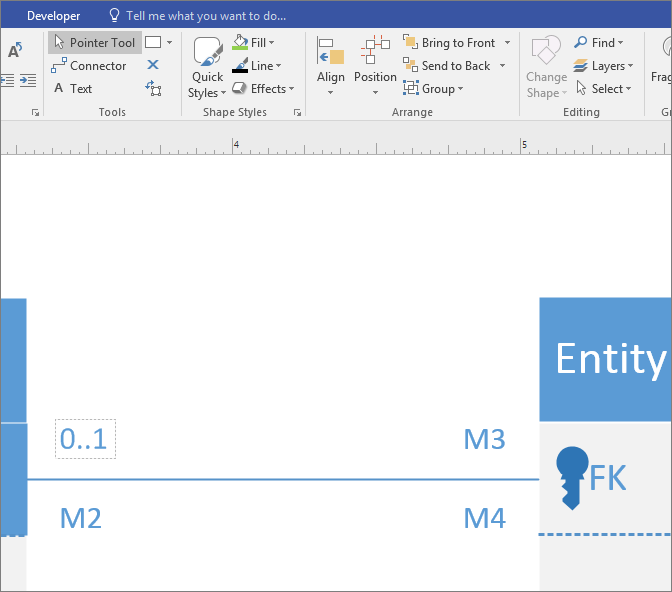

Klikněte na první pole násobnosti a zadejte hodnotu.
Do jednotlivých polí zadejte hodnotu násobnosti. Klikněte pravým tlačítkem na nežádoucí pole a vyberte Odstranit.

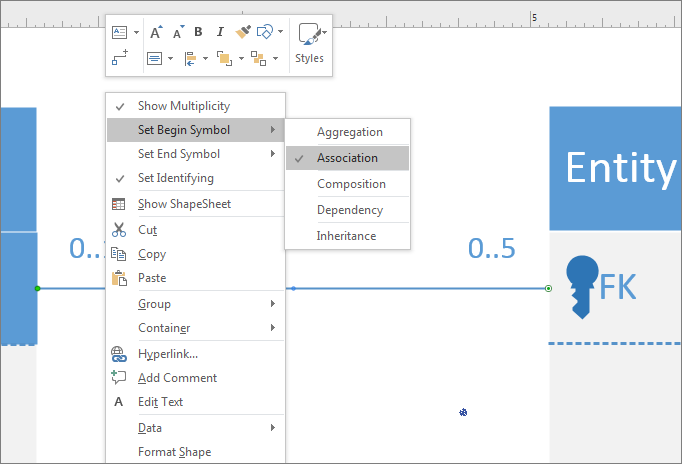

Nastavte symboly zápisu relací UML na obou koncích čáry relace:
- Klikněte pravým tlačítkem myši na čáru relace, klikněte na příkaz Nastavit symbol začátku a vyberte položku ze seznamu.
- Znovu klikněte pravým tlačítkem myši na čáru relace, klikněte na příkaz Nastavit symbol konce a vyberte ze seznamu.
Změna vzhledu zápisu UML
- Klikněte pravým tlačítkem myši na čáru relace a potom klikněte na příkaz Formát obrazce.
- Kliknutím na Čára v pravém podokně seznam rozbalte.
- Změňte barvu čáry relace kliknutím na ikonu vedle položky Barva a výběrem barvy.
- Kliknutím na Počáteční velikost šipky nebo Velikost koncové šipky změňte velikost symbolů Začátek a Konc.
- Přidejte text tak, že vyberete čáru relace a zadáte text.
