Opret et Datavisualisator-diagram

Vil du automatisk oprette et detaljeret, elegant Visio-rutediagram fra en Excel-projektmappe? Du kan gøre dette ved hjælp af Data Visualizer-skabelonerne. Hver skabelon indeholder en tilknyttet Excel projektmappe, der bruges til at konvertere behandlet data til et rutediagram i Visio. Du kan også bruge din egen brugertilpassede Excel skabelon, knytte data i Excel til figurer ved at vælge Opret diagram i guiden Data, og automatisk oprette diagrammet. Du kan også tilføje flere kolonner med data i Excel, der er konverteret til Visio figurdata.

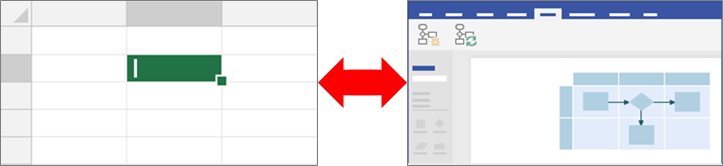

Visio understøtter også tovejssynkronisering mellem Visio diagrammet og Excel projektmappen. Du kan ikke bare oprette rutediagrammet, ved at redigere dataene i Excel og opdatere diagrammet fra Visio, du kan også ændre Visio diagrammet og derefter opdatere dataene i Excel fra diagrammet.

Muligheden for at bruge Datavisualisator-skabelonerne er kun tilgængelig med Visio Plan 2. Hvis du ikke er sikker på, hvilken version af Visio du bruger, skal du vælgeFilkonto>>om Visio. Se Visio Plan 2 for at få mere at vide om abonnementsversionen af Visio.

Hvis du ikke kan se Data Visualizer-skabelonerne, eller hvis du har andre spørgsmål til at komme i gang, kan du besøge siden Ofte stillede spørgsmål om Data Visualizer.

I denne artikel

• Opret et Datavisualisator-diagram
• Sådan interagerer Excel-kolonner med rutediagramskomponenter i Visio
• Brug andre stenciler til at oprette et diagram i Datavisualisator
• Oprette og sammenkæde til underprocesdiagrammer
• Anvend datagrafik i diagrammet
• Administrere den Excel-projektmappe, der er knyttet til diagrammet
• Næste trin

Opret et Data visualizer-diagram

Inden du går i gang

Saml dine ideer, og udarbejd dem i en kladdeform på papir eller ved at bruge håndskrift. Denne grove kladde kan hjælpe dig med at komme i gang med dit arbejde og gøre de følgende trin lettere.

For at oprette et Visualizer Datadiagram, kan du arbejde i Excel og Visio på samme tid. Du finder det måske nemmere at arbejde i to vinduer på din Windows-enhed eller i et miljø med flere skærme. Visuel sammenligning af dit arbejde mellem Excel og Visio hjælper med at bekræfte at tingene bliver gjort, som du forventer.

Anbefalede Se denne Microsoft Office-video for at se det i aktion: Data Visualizer: Demo.

Trin 1: Vælg en Datavisualisator-skabelon

1. Åbn Visio, eller vælg Ny fil>, hvis du redigerer et diagram.

2. Vælg SKABELONER.

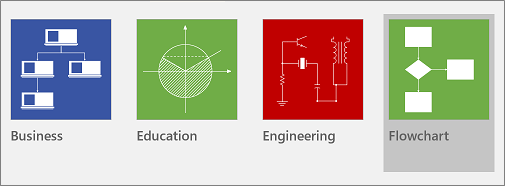

3. Vælg Rutediagram.



4. Vælg Standardrutediagram – Datavisualisator, Tværfunktionelt rutediagram – Datavisualisator eller Revisionsdiagram – Datavisualisator.



   En Datavisualisator-skabelon har et Excel-ikon i øverste venstre hjørne.

Du kan finde flere oplysninger om rutediagrammer og deres figurer, i Opret et Standardrutediagram og Opret et tværfunktionelt rutediagram.

Trin 2: Opret en Excel projektmappe

1. I forhåndsvisningen for skabeloner skal du vælge Excel dataskabelon.


   Bemærk Hvis du vil bruge de samme Excel skabeloner, som er brugt som eksempler i denne artikel, kan du downloade dem fra følgende links:

   • Procestilknytning for standardrutediagram
   • Procestilknytning for tværfunktionelt rutediagram

2. Vælg Gem fil>, angiv en computer, en netværksserver eller et SharePoint-dokumentbibliotek, angiv et filnavn, og vælg derefter Gem.

3. Hvis du vil tilføje et nyt regneark, skal du nederst i projektmappen vælge knappen Nyt ark .

4. Opret en Excel-tabel. Du kan finde flere oplysninger om brug af Excel-tabeller i Oversigt over Excel-tabeller, Opret eller slet en Excel-tabel og Tilpas størrelsen på en tabel ved at tilføje eller fjerne rækker og kolonner.

5. Tilføj kolonner og rækker til tabellen, som skal bruges til at oprette Visio-diagrammet. Der er specifikke krav til tabelkolonneoverskrifter og -værdier i Excel. Benyt dig af sektionen Hvordan Excel kolonner interagerer med Visio-rutediagramskomponenter som en visuel guide.

Trin 3: Tilføj yderligere figurdata til Excel tabellen (valgfrit)

1. Undersøg fanen Procesoversigt i Excel-skabelonen. Kolonnerne i Excel-tabellen er farvede blå og grøn. Farven giver dig visuel hjælp til at genkende forskellen på kolonnerne.
   De blå kolonner bruges til at oprette rutediagrammet i Visio-diagrammet. Alle kolonner bliver også tilføjet som figurdata.
2. For at tilføje yderligere figurdata skal du tilføje én eller flere kolonner til din Excel-tabel.
   De grønne kolonner angiver yderligere figurdata, som du kan føje til hver enkelt figur. Du kan tilføje lige så mange yderligere kolonner, som du ønsker. Som standard er disse data ikke synlige i diagrammet, medmindre du tilføjer datagrafik. Hvis du vil se figurdataene i Visio-diagrammet, skal du vælgeVinduet Datafigurdata>. Du kan finde flere oplysninger om figurdata og datagrafik i Tilføj data til figurer og Datagrafik, en oversigt.

Trin 4: Opret et Visio diagram via guiden

1. Gå tilbage til Visio, og vælg måleenheden i forhåndsvisningen for skabeloner. Vælg derefter Opret.

2. Gør følgende på den første side i guiden Opret diagram fra Data:

   1. Under Hvilket diagram vil du oprette ud fra data skal du vælge en skabelon: Standardrutediagram, Tværfunktionelt rutediagram (vandret) eller Tværfunktionelt rutediagram (lodret).
   2. Under Vælg Excel-projektmappen skal du vælge en projektmappe fra en liste over senest anvendte projektmapper. Du kan også vælge Gennemse for at finde den projektmappe, du oprettede i trin 2.
   3. Under Vælg en tabel eller et brugerdefineret område i projektmappen skal du vælge tabellen, som indeholder dit Excel processdata.
   4. Vælg Afslut. Dette accepterer alle standardværdier, som Visio udfylder for de andre sider i guiden.

Som resultat oprettes diagrammet automatisk i en beholder. Der tilføjes ekstra Visio-sider afhængigt af størrelsen på rutediagrammet.

Trin 5: Gem Visio diagrammet

• Vælg Gem fil>, find en placering, angiv et filnavn, og vælg derefter Gem.

Det er en god ide at gemme Excel- og Visio-filerne på samme placering, da de arbejder hånd i hånden.

Trin 6: Synkronisering af data og diagram

Efter du har oprettet et diagram med Datavisualisator, har du måske brug for at ændre i det. Visio understøtter tovejssynkronisering mellem kildedataene og diagrammet.

Tip Hold begge filer synkroniserede og opdaterede, når du er færdig med at arbejde med dem. Når du ændrer Excel-dataene, skal du opdatere diagrammet. når du ændrer diagrammets indhold, skal du opdatere Excel-dataene.

Sådan ændrer du dataene i Excel og opdaterer diagrammet bagefter

1. Foretag ændringer i kildedataene i Excel tabellen. Du kan tilføje, opdatere eller slette rækker.
2. Gem Excel projektmappen.
3. I Visio skal du klikke i diagrambeholderen for at aktivere Dataværktøjer på fanen Design på båndet, og derefter vælge Opdater diagram.

Herefter vises de ændringer, du har foretaget i Excel projektmappen i Visio diagrammet. Bemærk følgende:

• Hvis du har foretaget ændringer af diagrammet, der kan gå tabt, når du opdaterer, så viser Visio dialogboksen Konflikt ved opdatering af diagram.
• En opdatering foretager kun ændringer af figurer og forbindelser inden i beholderen.
• Eventuelle formateringsændringer, du foretager af figurer eller forbindelser inden i beholderen, bevares.
• Behold alle diagramfigurer og forbindelseslinjer inden i beholderen. Alle andre objekter på siden, der er uden for beholderen, påvirkes ikke. For mere information om beholdere kan du læse Afklar strukturen i diagrammer ved hjælp af beholdere og lister

Sådan ændrer du indholdet i diagrammet og opdaterer dataene i Excel bagefter

1. Foretag ændringer i Visio-diagrammet. Du kan tilføje, opdatere eller slette figurer og forbindelser.
2. Sørg for at gemme og lukke Excel projektmappen, hvis den ligger på en stationær computer eller en filserver.
3. Klik i diagrambeholderen for at aktivere Dataværktøjer på fanen Design på båndet, og vælg derefter Opdater kildedata.

Derfor opdateres de ændringer, du har foretaget i Visio-diagrammet, i Excel-projektmappen. Hvis der er risiko for, at data i Excel kan gå tabt, viser Visio dialogboksenKonflikt ved opdatering af kildedata. Undgå problemer ved hjælp af følgende anbefalede fremgangsmåder:

• Gem en sikkerhedskopi af Excel dataene, før du overskriver ændringer.
• Brug en Excel tabel som din datakilde i Excel projektmappen, ikke et brugerdefineret område. Når du har valgt Overskriv i dialogboksen Opdater kildedata, konverterer Visio det brugerdefinerede område til en Excel tabel.
• Brug ikke formler i Excel datakilden. Når du har valgt Overskriv i dialogboksen Opdater kildedata, konverterer Visio formlen til formelresultatet.
• Du oprettede diagrammet ved hjælp af følgende indstilling i guiden Opret diagram fra data, hvor datakolonner er knyttet til funktioner og faser: Tilknytning> afflere indstillinger>Bevar rækkefølgen af kolonneværdier fra dine data for at oprette>Vælg funktion eller Svømmebane eller Vælg Fase eller Tidslinje. I dette tilfælde kræver Visio en ekstra kolonne i dine data, som skal vise forbindelsen mellem figurer. Når du har valgt Overskriv i dialogboksen Opdater kildedata, tilføjes den ekstra kolonne.
• Du har oprettet et tværfunktionelt rutediagram med både svømmebaner og faser ud fra rækkefølgen af dataværdier i Excel. Du oprettede diagrammet ved hjælp af følgende indstilling i guiden Opret diagram fra data, hvor datakolonner er forbundet til procestrin og aktiviteter: Tilknytning>Angiv, hvordan procestrin/aktiviteter>forbindes sekventielt. I dette tilfælde kræver Visio en ekstra kolonne i dine data, som skal vise forbindelsen mellem figurer. Hvis du ændrer rækkefølgen af svømmebaner eller faser i diagrammet, ændres rækkefølgen i datakilden. Når du har valgt Overskriv i dialogboksen Opdater kildedata, følger svømmebanerne og faserne i diagrammet ikke længere rækkefølgen af dataene i Excel projektmappen.

Trin 7: Tilpas interaktionen mellem Excel tabellen og Visio diagrammet (valgfrit)

Du har måske behov for at tilpasse oprettelsen af dine Data Visualizer-diagrammer. Måske vil du bruge forskellige figurer, der passer til din organisations standarder eller tilknytte forskellige kolonnenavnene i Excel-tabellen.

1. Når du vælger Opret for at åbne guiden Opret diagram fra data , og når du har angivet værdier på den første side (Se fase 4), skal du vælge Næste eller Tilbage for at få vist hver side i guiden.
2. Vælg Hjælp (?) for at få mere at vide om, hvordan du tilpasser hver indstilling på siden. Få mere at vide under Brug Opret diagram fra Dataguiden.

Toppen af siden

Hvordan Excel-kolonner interagerer med rutediagramskomponenter i Visio

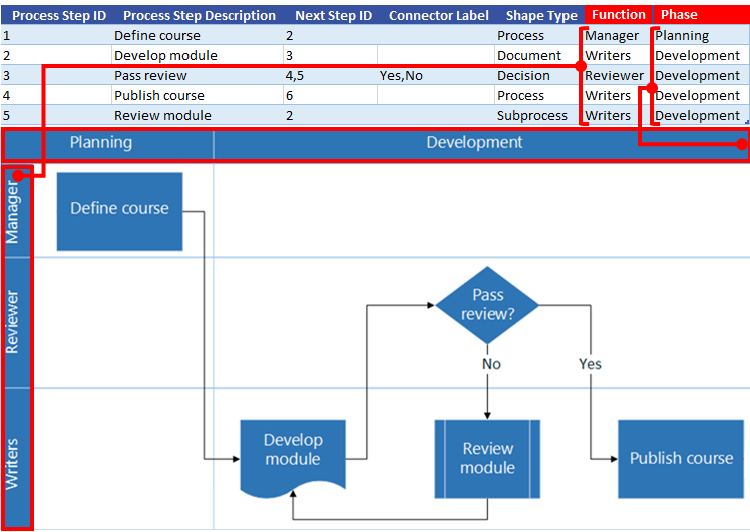

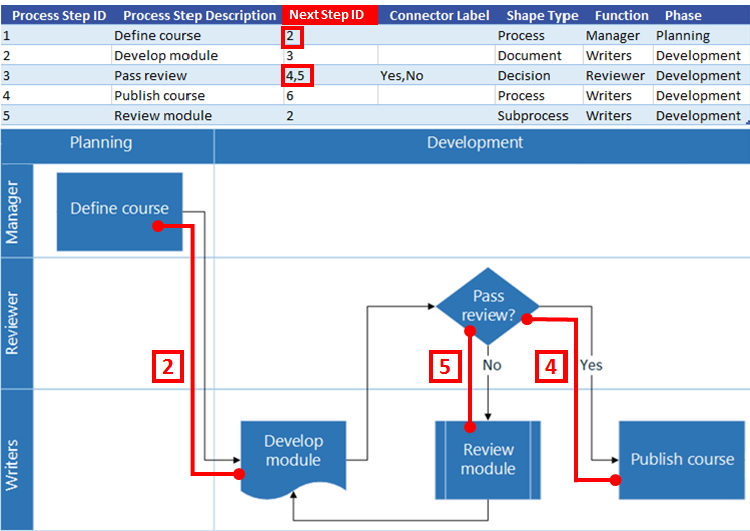

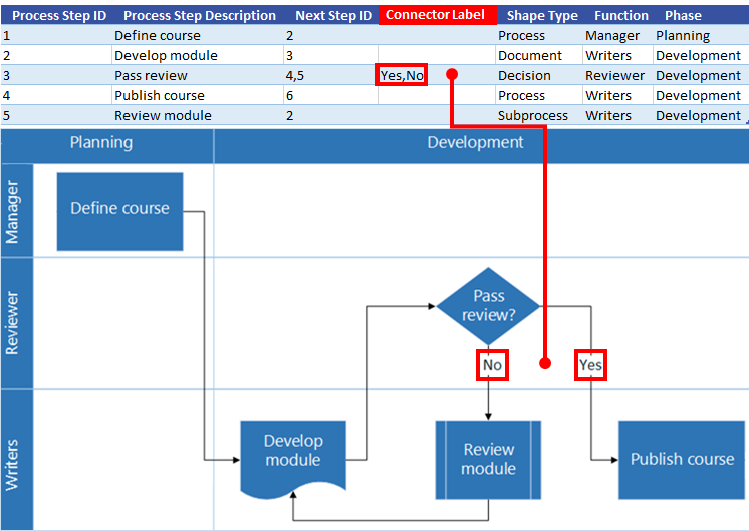

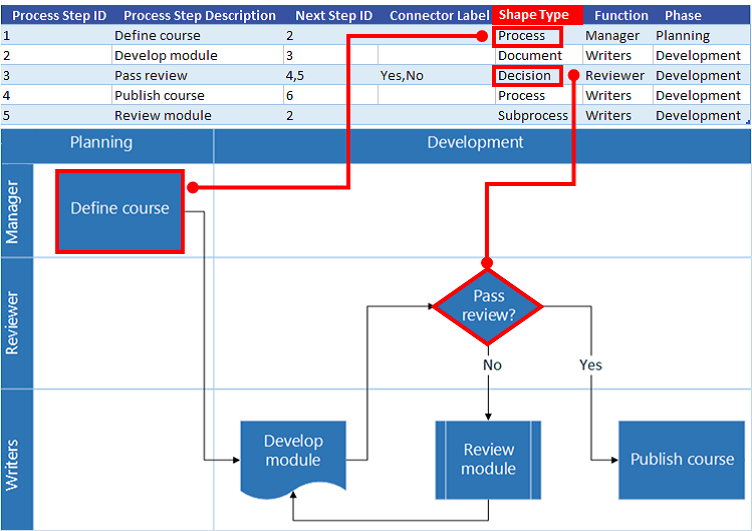

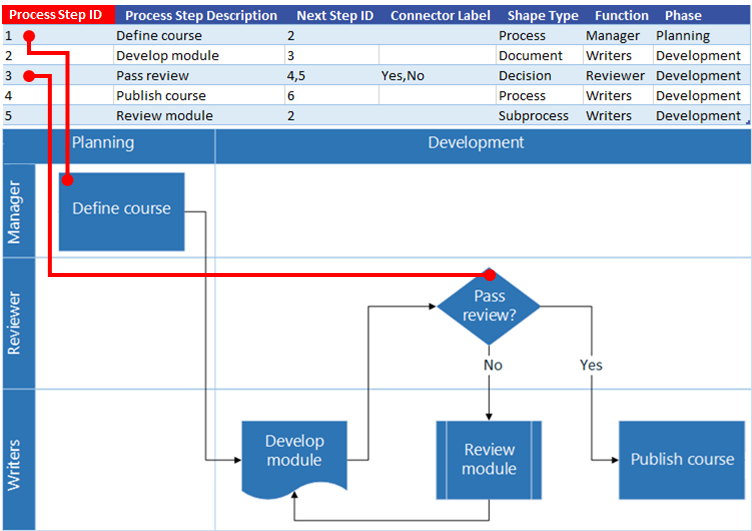

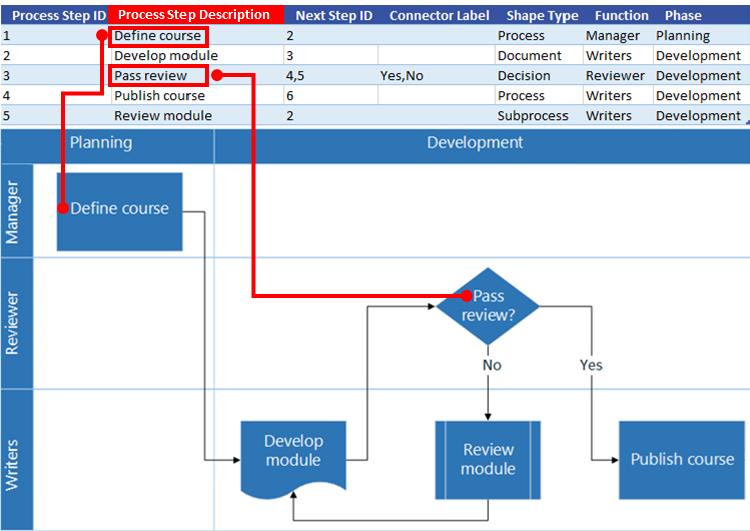

Du kan bruge følgende billedgennemgang til at forstå, hvordan hver kolonne i Excel bruges til at oprette Visio-rutediagrammet.

Bemærk, at en række "faner" ("ID", "Beskrivelse", "Næste id" osv.) bruges nedenfor til at illustrere de forskellige kolonner i en Excel-tabel. Klik på et fanenavn for at få vist illustrationen for den pågældende kolonne.

Toppen af siden

Brug andre stenciler til at oprette et diagram i Datavisualisator

Ud over at bruge Datavisualisator-skabeloner kan du også bruge stencils fra andre skabeloner, når du opretter et Datavisualisator-diagram. Du kan f.eks. oprette procesdiagrammer for økonomiske transaktioner eller lagerstyring. Der findes også andre procesorienterede stenciler, herunder skabeloner til BPMN-standard og objekter til arbejdsfordeling. Du kan også tilføje brugerdefinerede figurer ved hjælp af stencilen Mine figurer. Du kan få mere at vide i Opret, gem og del brugerdefinerede stenciler.

1. Åbn et Datavisualisator-diagram (standard rutediagram eller tværfunktionelt rutediagram), som du allerede har oprettet.
2. Vælg Opret for at åbne guiden Opret diagram fra data . Når du har indtastet værdier på den første side, skal du vælge Næste, indtil siden Figurtilnytning vises i guiden.

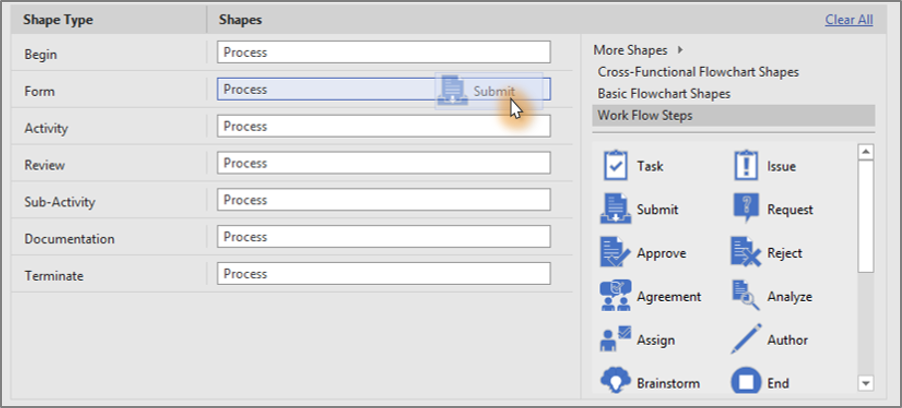

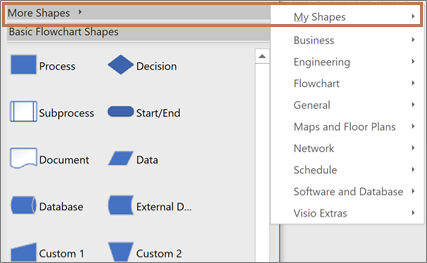

3. Tilføj én eller flere stenciler ved hjælp af indstillingen Flere figurer.

4. Markér en vilkårlig figur, og knyt den til dataværdierne i kolonnen Figurtype ved at trække den.


Toppen af siden

Oprette og sammenkæde til underprocesdiagrammer

I øjeblikket understøtter funktionen Datavisualisator ikke oprettelse af underprocesser fra en enkelt Excel-tabel. Du kan dog oprette flere diagrammer ved hjælp af forskellige tabeller i én Visio-fil og derefter sammenkæde figurer som en alternativ løsning.

1. I Visio-skrivebordsappen skal du vælge en Datavisualisator-skabelon og derefter vælge linket Til Excel-dataskabelon for at åbne Excel. Vælg derefter Opret for at åbne Visio-skabelonen Datavisualisator.
2. Brug Excel-dataskabelonen til at oprette tabeller til dine processer og underprocesser. Placer tabellen for hver underproces i et andet ark, og gem derefter Excel-filen.
   F.eks. Ark 1: Hovedproces, Ark 2: Underprocess1, Ark 3: UnderProcess2.
3. Skift tilbage til Visio-skrivebordsappen, og brug guiden til at importere hovedprocestabellen til side 1 på dit Visio-lærred.
4. Under lærredet skal du vælge + -ikonet for at oprette en Side 2. På fanen Data skal du vælge Opret for at starte importguiden igen. Vælg at importere data fra det næste ark i Excel-projektmappen, og fuldfør trinnene i guiden.
5. Fortsæt med at oprette nye sider i Visio og bruge guiden til hver af de underprocesdatatabeller, du har oprettet.
6. Til sidst skal du vælge siden med hovedprocesdiagrammet og højreklikke på en figur for at oprette et link til en underproces. Vælg Link, og sammenbind det med en vilkårlig figur i et af underprocesdiagrammerne.

Toppen af siden

Anvend datagrafik i diagrammet

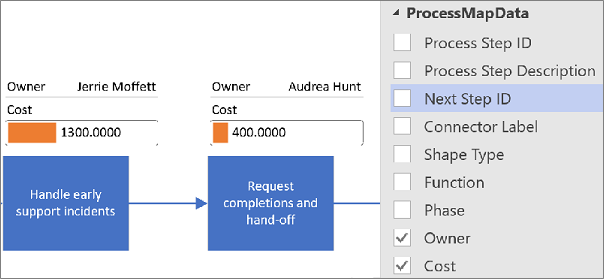

Du kan forbedre dit diagram ved at tilføje datagrafik, som hjælper dig med at visualisere figurdata i diagrammet. Faktisk kan du gøre dit diagram til et procesdashboard, hvor datagrafikken viser KPI-oplysninger (Key Performance Indicator) ved hjælp af ikoner for datagrafik baseret på dine figurdata.

1. Åbn Datavisualisator-diagrammet.
   Vælg beholderen, du vil anvende Datagrafik for.
2. VælgDatadatagrafikfelter>.
3. Vælg de datagrafikfelter, du vil føje til dit diagram.

   Datagrafik anvendes på hele diagrammet. Hvis du vil skjule datagrafik for visse figurer, skal du holde kolonnedataværdierne tomme i Excel-projektmappen for disse rækker.
4. Hvis du vil, kan du angive yderligere indstillinger under fanen Data. Få mere at vide under Datagrafik, en oversigt.

Toppen af siden

Administrere den Excel-projektmappe, der er knyttet til diagrammet

Nogle gange kan det være nødvendigt at sammenkæde eller opdatere den tilknyttede Excel-projektmappe igen. Du kan nemt gøre dette fra Visio.

Sammenkæd Excel-projektmappen igen med Visio-diagrammet

Hvis Excel-projektmappen, der er sammenkædet med et Datavisualisator-diagram, omdøbes eller flyttes til en anden placering, brydes kæden mellem Visio-diagrammet og Excel-projektmappen. Dette problem kan også opstå, hvis du omdøber Excel-tabellen.

1. Vælg objektbeholderen til Datavisualisator-diagrammet. Dette aktiverer fanen Dataværktøjsdesign på båndet.
2. Vælg Dataværktøjsdesign>Tilknyt kildedata igen.
3. Gå til den omdøbte eller flyttede Excel-projektmappe.
4. Vælg en tabel eller et brugerdefineret område i projektmappen.
5. Hvis du vil reparere det brudte link, skal du vælge Sammenkæd igen.

Når du forsøger at opdatere diagrammet eller opdatere kildedataene, og kæden er brudt, beder Visio dig også om at sammenkæde igen.

Vigtigt Du må ikke ændre kolonnenavnene i den Excel-tabel, der er knyttet til diagrammet. Ellers mislykkes sammenkædningen.

Åbne den Excel-projektmappe, der er sammenkædet med diagrammet

Du kan ændre det sammenkædede indhold i Excel direkte fra Visio. Det kan f.eks. være, at du vil tilføje en masse indhold og finde det nemmere at redigere dataene i et regneark.

1. I Visio skal du vælge objektbeholderen til Datavisualisator-diagrammet. Dette aktiverer fanen Dataværktøjsdesign på båndet.
2. Vælg Åbnkildedata under Dataværktøjer – Design>.
3. Foretag dine ændringer i Excel, og gem og luk derefter projektmappen.
4. Hvis du vil se ændringerne i diagrammet, skal du vælge Dataværktøjer –Designopdateringsdiagram>.

Toppen af siden

Næste trin

Her er nogle opgaver, som det er en god ide at udføre, når du har oprettet et Data Visualizer-diagram.

• Temaer Et tema i Visio er et sæt farver og effekter, som du kan anvende på en tegning med et enkelt klik. Temaer er en hurtig måde, at give dine tegninger et professionelt udseende. Få mere at vide under Giv dine tegninger et professionelt udseende med temaer.
• Layout Visio indeholder manuelle hjælpelinjer og automatiske værktøjer, der sikrer, at figurerne i diagrammet er justeret og fordelt korrekt. De er med til at gøre din tegning så ryddelig som muligt og give den et struktureret udseende. Få mere at vide under Justering og placering af figurer i et diagram.
• Eksport Eksportér et Datavisualisator-diagram og en tilknyttet Excel-projektmappe til en Visio-skabelonpakke (.vtpx). Visio-skabelonpakken gemmer diagramindstillinger, stencils og data, der kan fungere som model for andre brugere, så de hurtigt kan oprette deres eget Datavisualisator-diagram. Andre brugere kan ydermere installere skabelonpakken på deres egen computer. Du kan få mere at vide i Eksportér og installer en Datavisualisator-skabelonpakke.
