Nachdem Sie nun eine Quelle für Ihre Daten verbunden haben, ist es an der Zeit, diese in Excel zu streamen.
Erfassen von Daten
Wählen Sie für Mikrocontroller auf der Registerkarte "Datenstreamer" die Schaltfläche "Daten starten " aus. Die Daten werden in das Arbeitsblatt "Daten in " übertragen.
Dateneingang
Im Arbeitsblatt Dateneingang finden Sie Daten, die Sie in die Arbeitsmappe eingegeben haben. Die Daten werden in einer Datentabelle angezeigt, die 1 und mehr Zeilen hoch und 1 und mehr Spalten breit sein kann. Größe und andere Parameter können im Arbeitsblatt Einstellungen geändert werden.
Es gibt zwei Tabellen auf dem Arbeitsblatt Dateneingang:
Aktuelle Daten : Die Zeile "Aktuelle Daten" stellt immer den neuesten Satz von Datenpunkten dar. Stellen Sie eine Verknüpfung zu dieser Tabelle her, wenn Sie einen einzelnen Datenpunkt benötigen.
Verlaufsdaten : Die Tabelle "Verlaufsdaten" stellt eine Reihe von Datenpunkten dar. Die Daten fließen in zwei Richtungen:
- Neueste zuerst: In der obersten Zeile wird der neueste Satz von Datenpunkten angezeigt. Von hier fließen die Daten in der Tabelle nach unten.
- Neueste Letzte – In der unteren Zeile wird der neueste Satz von Datenpunkten angezeigt. Von dort fließen die Daten in der Tabelle nach oben.
Datenausgang
Das Arbeitsblatt Datenausgang enthält die Daten, die an das Mikrocontrollerboard zurückgesendet werden. Diese Daten können Programmsteuerungsvariablen, Zahlen oder Text darstellen. Häufige Anwendungen des Arbeitsblattes Datenausgang sind das Zurücksetzen eines Programms, das Festlegen der Nummer einer Variablen und vieles mehr. Neue Daten werden nur gesendet, wenn sich die markierte Datentabelle ändert.
Aufzeichnen von Daten
- Wenn Sie die von Ihrem Gerät kommenden Livedaten aufzeichnen möchten, wählen Sie die Schaltfläche Daten aufzeichnen aus. Die Aufnahme wird sofort gestartet.

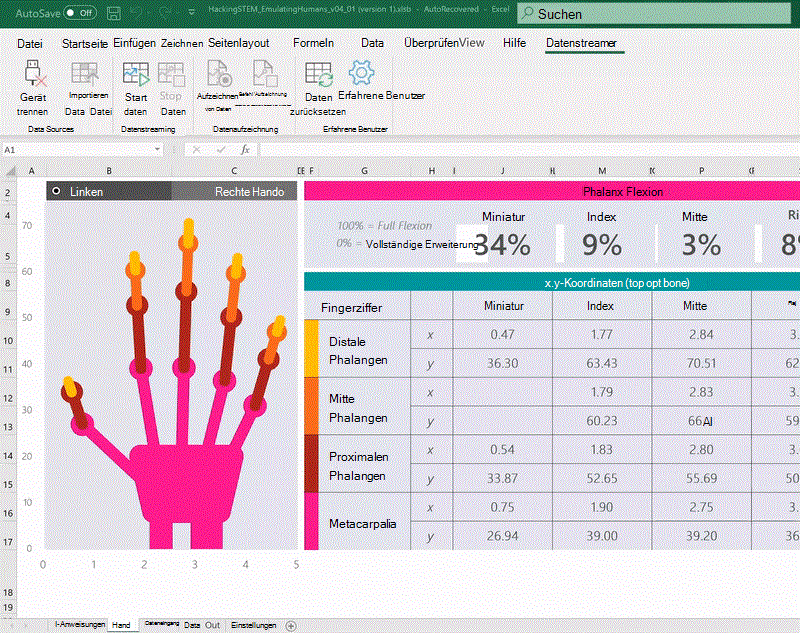

- Wenn Sie die Aufnahme beenden möchten, wählen Sie Aufzeichnung beenden aus. Sie werden dann aufgefordert, die aufgezeichneten Daten in eine CSV-Datei zu speichern:
- Um Ihre Daten wiederzugeben, trennen Sie die Verbindung zu Ihrem Gerät über Datenquellen > , Gerät trennen, und wählen Sie dann Datendatei importieren aus.
