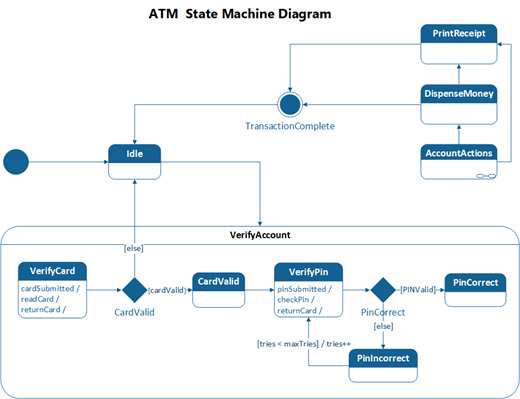

Μπορείτε να δημιουργήσετε ένα διάγραμμα μηχανής κατάστασης UML για να εμφανίσετε τη συμπεριφορά ενός τμήματος ενός σχεδιασμένου συστήματος.
Ο τρόπος απόκρισης ενός αντικειμένου σε ένα συμβάν εξαρτάται από την κατάσταση στην οποία βρίσκεται το αντικείμενο. Ένα διάγραμμα μηχανής κατάστασης περιγράφει την απόκριση ενός αντικειμένου σε εξωτερικά ερεθίσματα. Το αντικείμενο μπορεί να είναι ένα πρόγραμμα υπολογιστή, συσκευή ή διαδικασία.
Αρχικά, ανοίγετε το διάγραμμα UML State Machine που παρέχεται με ένα στάμπο υπολογιστή καταστάσεων με σχήματα που συμμορφώνονται με το πρότυπο UML 2.5 ή 2.0, ανάλογα με την έκδοση του Visio που διαθέτετε.
- Ξεκινήστε το Visio. Εναλλακτικά, εάν έχετε ήδη ανοιχτό ένα αρχείο, κάντε κλικ στην επιλογή Δημιουργία αρχείου>.
- Στο πλαίσιο αναζήτησης, πληκτρολογήστε
UML state machine. - Επιλέξτε το διάγραμμα UML State Machine .
- Στο παράθυρο διαλόγου, επιλέξτε " Μετρικές μονάδες " ή " Μονάδες Η.Π.Α".
- Επιλέξτε Δημιουργία.
- Ανοίγει το διάγραμμα. Θα πρέπει να δείτε το παράθυρο "Σχήματα " δίπλα στο διάγραμμα. Εάν δεν το βλέπετε, μεταβείτε στηνεπιλογή "Προβολή> παραθύρων εργασιών" και βεβαιωθείτε ότι είναι επιλεγμένο το στοιχείο "Σχήματα". Εάν εξακολουθείτε να μην το βλέπετε, κάντε κλικ στο κουμπί " Ανάπτυξη του παραθύρου σχημάτων " στα αριστερά.
- Στην καρτέλα " Προβολή ", βεβαιωθείτε ότι είναι επιλεγμένο το πλαίσιο ελέγχου δίπλα στην επιλογή "Σημεία σύνδεσης ". Έτσι θα εμφανίζονται τα σημεία σύνδεσης όταν ξεκινάτε τη σύνδεση σχημάτων.
- Τώρα, σύρετε τα σχήματα που θέλετε να συμπεριλάβετε στο διάγραμμά σας από το παράθυρο "Σχήματα " στη σελίδα. Για να μετονομάσετε ετικέτες κειμένου, κάντε διπλό κλικ στις ετικέτες.
