Προσθέστε πολλαπλές σημειογραφίες στο διάγραμμα UML του Visio για να καθορίσετε την ποσοτική σχέση μεταξύ των αντικειμένων.
Σε αυτό το άρθρο
Ορισμός της τιμής πολλαπλότητας
Στο Visio, στο μενού Αρχείο, κάντε κλικ στην εντολή Νέο>λογισμικόκαι, στη συνέχεια, κάντε κλικ στην επιλογή Σημειογραφία βάσης δεδομένων UML.
Επιλέξτε "Μονάδες μετρικού συστήματος" ή "Μονάδες Η.Π.Α." και, στη συνέχεια, κάντε κλικ στην επιλογή Δημιουργία.
Από το στάμπο "Σημειογραφία βάσης δεδομένων UML ", σύρετε ένα σχήμα οντότητας στη σελίδα σχεδίου.
Σύρετε ένα άλλο σχήμα οντότητας στη σελίδα σχεδίου για να δημιουργήσετε μια δεύτερη οντότητα.
Σύρετε ένα σχήμα σχέσης στη σελίδα σχεδίου για να δημιουργήσετε τη γραμμή σχέσης.
Για να συνδέσετε τις οντότητες, σύρετε το αριστερό άκρο της γραμμής σχέσης στην πρώτη οντότητα και κολλήστε την σε ένα χαρακτηριστικό, σε ένα σημείο σύνδεσης ή σε ολόκληρη την οντότητα. Σύρετε το άλλο άκρο της γραμμής σχέσης και κολλήστε το στη δεύτερη οντότητα.

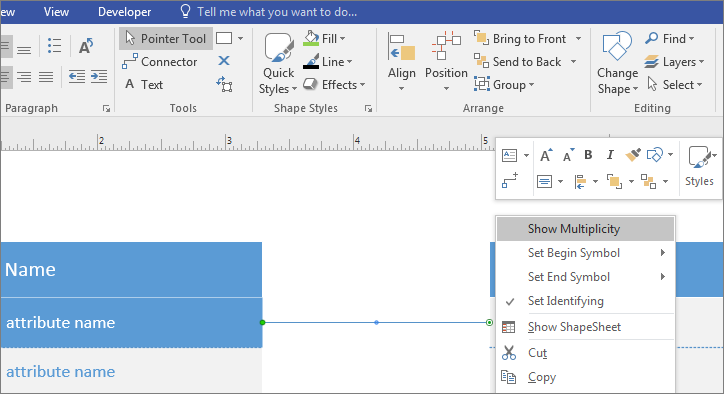

Κάντε δεξί κλικ στο σχήμα σχέσης και κάντε κλικ στην εντολή "Εμφάνιση πολλαπλότητας".

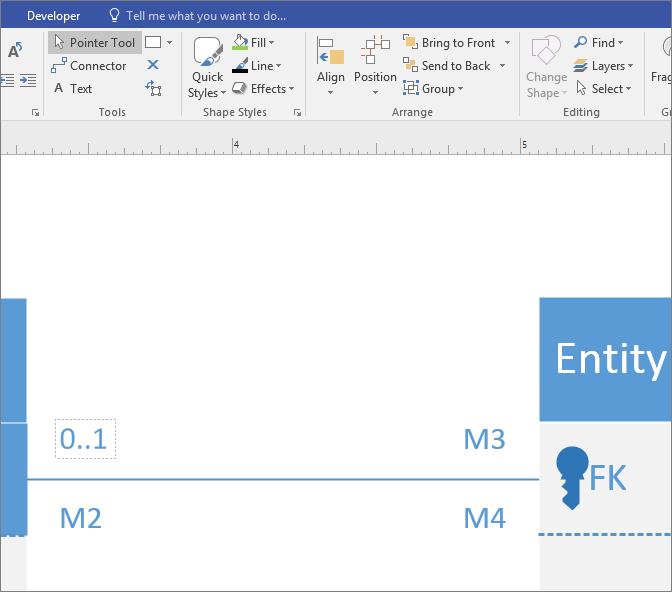

Κάντε κλικ στο πρώτο πεδίο πολλών και πληκτρολογήστε την τιμή.
Εισαγάγετε την τιμή πολλαπλότητας σε κάθε πεδίο. Κάντε δεξιό κλικ στα ανεπιθύμητα πεδία και επιλέξτε Διαγραφή.

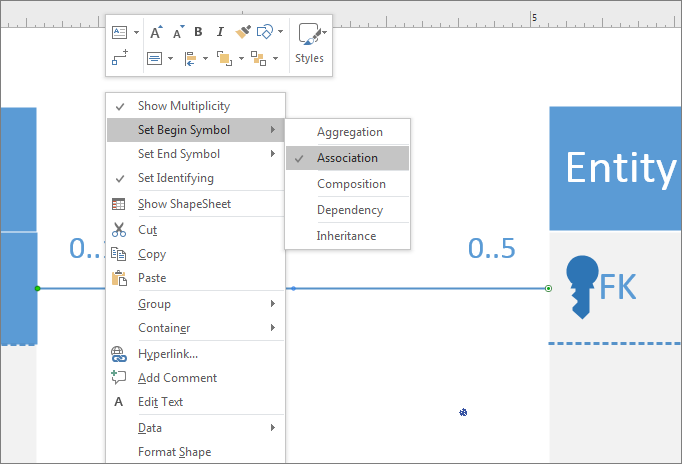

Ορίστε τα σύμβολα σημειογραφίας σχέσεων UML και στα δύο άκρα της γραμμής σχέσης:
- Κάντε δεξί κλικ στη γραμμή σχέσης, κάντε κλικ στην εντολή "Ορισμός συμβόλου έναρξης" και επιλέξτε από τη λίστα.
- Κάντε ξανά δεξί κλικ στη γραμμή σχέσης, κάντε κλικ στην εντολή "Ορισμός συμβόλου τέλους" και επιλέξτε από τη λίστα.
Αλλαγή της εμφάνισης της σημειογραφίας UML
- Κάντε δεξί κλικ στη γραμμή σχέσης και επιλέξτε " Μορφοποίηση σχήματος".
- Κάντε κλικ στην επιλογή "Γραμμή" στο δεξιό τμήμα παραθύρου για να αναπτύξετε τη λίστα.
- Αλλάξτε το χρώμα της γραμμής σχέσης κάνοντας κλικ στο εικονίδιο δίπλα στην επιλογή "Χρώμα" και επιλέγοντας ένα χρώμα.
- Κάντε κλικ στην επιλογή Μέγεθος βέλους αρχής ή Μέγεθος βέλους λήξης για να αλλάξετε το μέγεθος των συμβόλων αρχής και λήξης.
- Προσθέστε κείμενο επιλέγοντας τη γραμμή σχέσης και πληκτρολογώντας το κείμενο.
