Crear una distribución de plantas

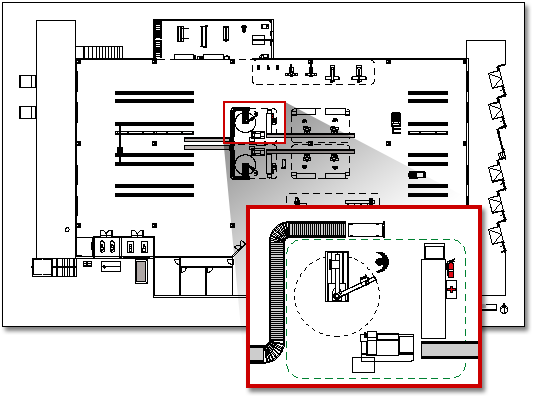

La plantilla Diseño de planta proporciona las formas que necesita para crear un diseño detallado de la planta de fabricación, incluyendo el edificio, maquinaria, almacenamiento y instalaciones de envío y recepción.

1. En la lista Categorías, haga clic en la categoría Mapas y planos de planta .
2. Haga clic en Diseño de planta y, a continuación, haga clic en Crear.
   De forma predeterminada, este tipo de dibujo abre una página de dibujo a escala con orientación horizontal . Puede cambiar esta configuración en cualquier momento.
3. Cree o inserte un plano de planta. Puede hacerlo de tres maneras: crear un plano de planta de Visio, insertar un plano de planta de CAD o copiar y pegar un dibujo de plano de planta de Visio existente en un dibujo nuevo. Consulte los procedimientos siguientes sobre cómo hacerlo.
4. Agregue formas para representar maquinaria, almacenamiento y instalaciones de envío y recepción.

Crear un plano de planta

1. Cree la estructura básica de las paredes exteriores de una de las siguientes formas.
   Usar formas de sala

   1. Desde Paredes, revestimientos y estructuras, arrastre una de las formas de sala hasta la página de dibujo.
   2. Cambie el tamaño de la forma de sala. Para ello, arrastre los controladores y los controladores de selección de cada pared.

   Usar formas de pared

   1. Desde Paredes, revestimientos y estructuras, arrastre Formas de pared exterior hasta la página de dibujo.

   2. Para cambiar el tamaño de las paredes, arrastre un extremo.

   3. Arrastre un extremo de una pared a otra.
      Los extremos se vuelven rojos cuando las paredes están pegadas. Las intersecciones entre dos paredes desaparecen de forma automática.

      Nota

      Para que las paredes se unan correctamente, debe haberse seleccionado Pegar a geometría de forma en el cuadro de diálogo Ajustar y pegar.

2. Cree la estructura de las paredes interiores.

   1. Arrastre Formas de pared hasta la página de dibujo y colóquelas dentro de la estructura exterior.

   2. Para cambiar el tamaño de las paredes, arrastre un extremo.

   3. Arrastre un extremo de una pared a otra.
      Los extremos se vuelven rojos cuando las paredes están pegadas. Las intersecciones entre dos paredes desaparecen de forma automática.

      Nota

      Para que las paredes se unan correctamente, debe haberse seleccionado Pegar a geometría de forma en el cuadro de diálogo Ajustar y pegar.

3. Agregue otros elementos estructurales.

   1. Desde Paredes, revestimientos y estructuras, arrastre formas estructurales, como columnas, a la página de dibujo.

   2. Desde la galería de símbolos Núcleo de edificio, arrastre formas, como escaleras, hasta la página de dibujo.

   3. Desde Paredes, revestimientos y estructuras, arrastre formas de puertas y ventanas sobre las paredes.
      Las puertas y ventanas giran para alinearse con la pared y pegarse a ella. También adquieren el grosor de la pared y se mueven junto con las paredes cuando cambia su posición.

   4. Después de ensamblar el armazón del edificio y la estructura de las paredes, puede agregar símbolos de electricidad y líneas de dimensión.
      Agregar símbolos de electricidad
      En Electricidad y telecomunicaciones, arrastre interruptores de pared, tomacorrientes y otros accesorios de pared hasta formas de pared. Suelte el botón del mouse cuando aparezca un , que indica que el símbolo está pegado a la pared. Los accesorios de pared giran para alinearse con la pared y pegarse a ella.
      También puede arrastrar formas de accesorios de techo, como Ventilador de techo hasta la página de dibujo.
      Agregar líneas de dimensión a las paredes

      1. Haga clic con el botón secundario en la pared y, a continuación, haga clic en Agregar una cota.

      2. Para cambiar la posición de las líneas de cota y el texto de cota, arrastre un controlador.

         Nota

         Coloque el puntero sobre un controlador de la forma seleccionada para ver sugerencias.

      3. Si agrega una cota a una pared, puede cambiar el tamaño de la pared seleccionando la forma de cota, escribiendo la dimensión que desee y haciendo clic fuera de la forma de cota.

Insertar un plano de planta de CAD

1. En el menú Insertar, haga clic en Dibujo de CAD.
2. En Tipo de archivo , seleccione Dibujo de AutoCAD (*.dwg, *.dxf). Busque el archivo de CAD y haga clic en Abrir.
3. Para aceptar el tamaño y la ubicación del dibujo de CAD, haga clic en Aceptar.
   Cuando haya insertado el dibujo, puede cambiar su tamaño, su escala o moverlo. También puede bloquear la capa de Visio que contiene el dibujo de CAD.

Copiar y pegar un dibujo de plano de planta de Visio existente en un dibujo nuevo

1. Inserte un dibujo de Visio existente.

2. En el menú Archivo, haga clic en Configurar página y, a continuación, haga clic en la pestaña Escala. Fíjese en la configuración de escala del dibujo existente y, a continuación, establezca la escala del dibujo nuevo para que coincidan.

3. En el dibujo existente, seleccione las formas que desee usar en el nuevo y, a continuación, en el menú Edición, haga clic en Copiar.

4. Cambie al dibujo nuevo y, a continuación, en el menú Edición, haga clic en Pegar.

   Recomendación

   Puede bloquear las capas existentes de un dibujo para no modificarlas por accidente al crear un plan en la parte superior.
