Crear un diagrama de estructura estática UML

Se aplica a
Visio Premium 2010 Visio 2010 Visio Standard 2010 Visio 2007

Use un diagrama de estructura estática para mostrar una vista estática de las clases de un sistema, sus atributos y métodos, y las relaciones entre objetos. Proporciona información general sobre una aplicación.

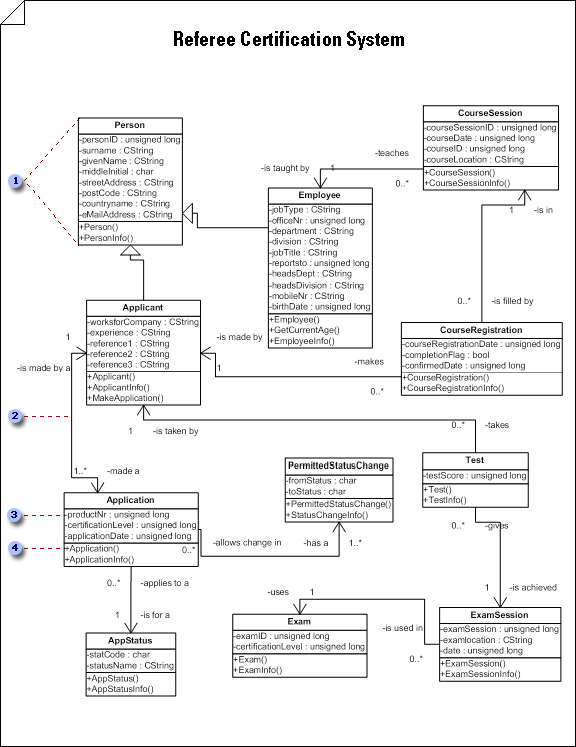

Diagrama de estructura estática de clases que define los tipos de objetos de software en un sistema y sus propiedades

Globo 1 Para agregar atributos, operaciones y otras propiedades a formas de clase, haga doble clic en una forma para abrir el cuadro de diálogo Propiedades de clase UML .

Globo 2 Haga doble clic en una asociación para agregar adornos, como la multiplicidad y la navegación.

Globo 3 Además del nombre y tipo que se muestra aquí, los atributos también pueden incluir visibilidad, un valor inicial y especificar si el ámbito es class o instance.

Globo 4 Defina los parámetros de una operación por completo en un diagrama cuando desee comunicar especificaciones de programación detalladas.

Importante

El diagrama de estructura estática UML no está disponible en Visio 2013 y versiones más recientes. Para obtener más información, vea Diagramas UML en Visio.

Iniciar un diagrama de estructura estática

  1. Seleccione Archivo>nuevo.

  2. En Categorías de plantilla, haga clic en Software y base de datos y, a continuación, haga clic en Diagrama de modelo UML.

  3. En la vista de árbol, haga clic con el botón secundario en el paquete en el que desea incluir el diagrama de estructura estática, seleccione Nuevo y haga clic en Diagrama de estructura estática.
    Aparece una página en blanco y la galería de símbolos Estructura estática de UML se convierte en la galería de símbolos más alta. El área de trabajo muestra "Estructura estática" como marca de agua. Se agregará un icono que representa el diagrama a la vista de árbol.

    Nota

    Si la vista de árbol no está visible, seleccione Vista en el menú UML y, a continuación, haga clic en Explorador de modelos.

  4. Arrastre formas de clase u objeto a la página de dibujo para representar las clases u objetos que desea incluir en el diagrama de estructura estática de clase o el modelo conceptual.
    Trabajar con clases y objetos en diagramas de estructura estática de UML

  5. Haga doble clic en cada forma para abrir el cuadro de diálogo Propiedades de UML , donde puede agregar atributos, operaciones y otras propiedades.

  6. Haga clic con el botón secundario en cada forma de clase u objeto y, a continuación, haga clic en Opciones de presentación de formas para seleccionar qué propiedades se mostrarán en la forma y qué compartimentos de la forma se suprimirán (como atributos, operaciones y parámetros de plantilla).

  7. Indique las relaciones entre las clases y los objetos mediante las formas Asociación, Vínculo, Dependencia, Generalización o Composición .
    Trabajar con asociaciones en diagramas de estructura estática de UML
    Trabajar con dependencias en diagramas de estructura estática UML
    Trabajar con generalizaciones en diagramas de estructura estática de UML
    Trabajar con vínculos en diagramas de estructura estática UML

  8. Haga doble clic en cada forma de relación (Asociación, Vínculo, Dependencia, Generalización o Composición) para abrir el cuadro de diálogo Propiedades de UML , donde puede agregar adornos finales de asociación y otras propiedades.

Crear una relación de realización entre dos elementos en un diagrama de estructura estática UML

  1. En un diagrama de estructura estática, haga clic con el botón derecho en cualquier forma de clase (Clase, Clase con parámetros, Utilidad o MetaClass), haga clic en Opciones de presentación de formas y, a continuación, en Opciones generales, seleccione Vínculo de realización.
  2. Pegue la imagen del controlador controlador : rombo amarillo para el enlace de realización de una forma de clase a una imagen de punto de conexión - X azul en la interfaz, clase u otro elemento.
