Vision verkkoversion yleiskatsaus

Käytetään kohteeseen

Visio (palvelupaketti 1)

Vision avulla voit piirtää kaavioita, jotka ilmoittavat monimutkaisia tietoja yhdellä silmäyksellä.

Visio on käytettävissä kahdessa muodossa sen mukaan, mikä palvelupaketti sinulla on:

Kuvaus	Käytettävissä missäkin palvelupaketissa*?	Hanki se
Täysin esitelty Windows-pohjainen sovellus	Palvelupaketti 2	Katso ohjeet kohdasta Vision asentaminen
Yksinkertaisempi selainpohjainen sovellus, jota voit käyttää Windowsissa tai macOS:ssä; latausta ei tarvita	Palvelupaketti 2 Palvelupaketti 1 Visio Microsoft 365	Siirry osoitteeseen : visio.cloud.microsoft

* Etkö ole varma, mikä käyttöoikeus sinulla on? Tarkista käyttöoikeutesi noudattamalla näitä ohjeita.

Kokeile Visiota selaimessa

Napsauttamalla alla olevaa välilehteä saat visuaalisen yleiskatsauksen kaavion luomisesta ja muokkaamisesta Vision verkkoversiossa.

Jos haluat nähdä tämän aloitussivun, kirjaudu sisään office.com työpaikan tai oppilaitoksen tilillä.

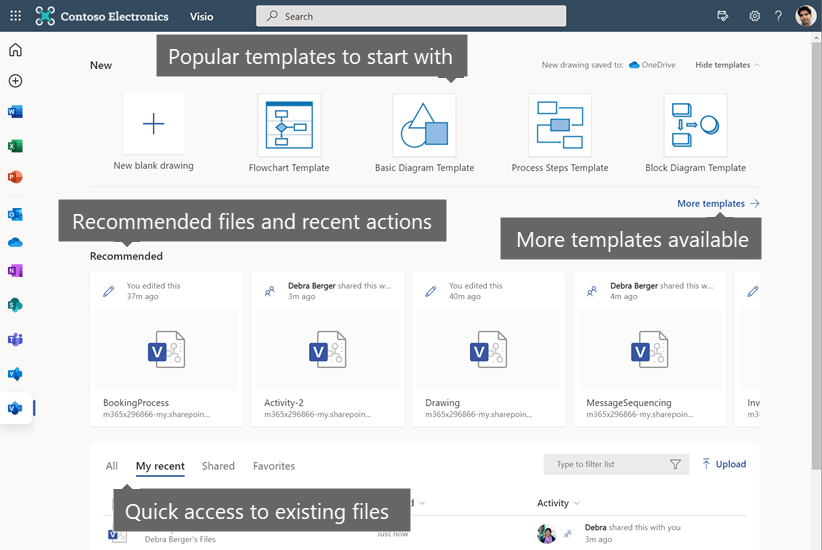

Vision verkkoversion aloitussivu.

Lisää malleja

Kun valitset Lisää malleja, siirryt uudelle sivulle, joka näyttää useita malleja ja kaavioita, joita voit selata tai hakea.

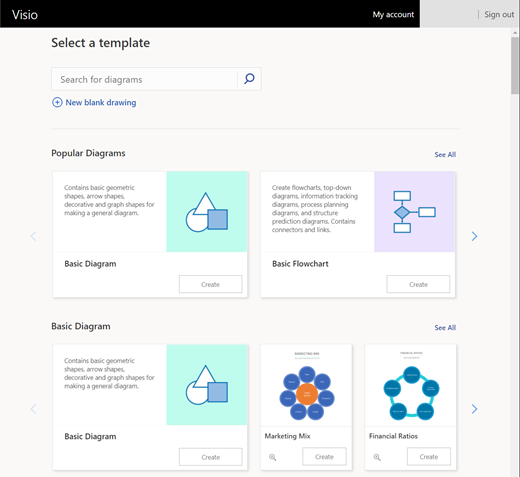

Selaa tai hae malleja ja mallikaavioita Vision aloitussivulla.

(Jos sinulla on Government Community Cloud -tilaus, yllä ylävasemmalla oleva Etsi kaavioita -vaihtoehto ei ole käytettävissä. Voit kuitenkin selata sivua tai etsiä mallin tai mallin nimen perusteella selaimen hakutyökalulla.)

Jokaisessa kaaviossa on useita todellisia näytteitä, joiden avulla pääset nopeasti alkuun. Tarkista aika ajoin, sillä kaavioita lisätään jatkuvasti palautteesi perusteella!

	Kaavio	Kuvaus
	Peruskaavio	Sisältää geometrisia perusmuotoja, nuolimuotoja, koristeellisia muotoja ja kaaviomuotoja yleisen kaavion tekemistä varten.
	Perusvuokaavio	Sisältää vuokaavioita, osittavia kaavioita sekä tiedonseuranta-, prosessinsuunnittelu- ja rakenne-ennustekaavioita. Sisältää yhdistimet ja linkit.
	Toimintojen välinen vuokaavio	Näyttää liiketoimintaprosessin ja prosessin vaiheista vastaavien organisaatio- tai toiminnallisten yksiköiden, kuten osastojen, välisen suhteen.
	Azure	Edustaa Microsoft Azure pilviympäristöä ja siihen liittyviä tekniikoita käyttävien järjestelmien ominaisuuksia.
	UML	Edustaa ohjelmistojärjestelmää tai -mallia, kuten viestejä, jotka kulkevat osallistujien ja objektien välillä järjestelmässä, tai käyttäjien tai osien vuorovaikutusta järjestelmän kanssa.
	Verkko	Luo yksityiskohtaisia fyysisiä, loogisia ja verkkoarkkitehtuurikaavioita käyttämällä kattavaa verkko- ja tietokonelaitemuotojen joukkoa.
	SDL	Sisältää objektipohjaisia kaavioita viestintä- ja tietoliikennejärjestelmille ja verkoille käyttäen SDL-määritys- ja -kuvauskieltä. Perustuu CCITT-määrityksiin.
	Lohko	Sisältää 2- ja 3D muotoja ja suuntaviivoja takaisinkytkentäpiirejä ja huomautettuja funktionaalisia, hajotus-, tietorakenne-, hierarkkisia, signaalivuo- ja tiedonkulkulohkokaavioita varten.
	Prosessi	Sisältää ”prosessin vaiheet” -muotoja, joiden avulla voit kuvata prosessin tai toimenpiteen peräkkäiset vaiheet. Edustaa yrityksen työnkulkua, tiedonkulkua, materiaalinkulkua sekä pysty- tai vaakasuuntaisia luetteloita. Sisältää nuolia suunnan näyttämistä ja kuvatekstejä varten.
	Liiketoimintamatriisi	Sisältää liiketoimintamatriisikaavioita, jotka osoittavat käsitteiden välisiä suhteita vähintään kahdessa ulottuvuudessa. Mukana ovat seuraavat: 2 x 2- ja 3 x 3 -matriisit, SWOT-analyysi, Ansoff-matriisi, BCG-matriisi, sijaintikartat ja nelikenttätarkastelukaaviot.
	Venn	Kuvaa päällekkäisten muotojen avulla vähintään kahden joukon välisiä mahdollisia loogisia suhteita. Sopii tietojen järjestämiseen sekä liitosten, yhtäläisyyksien, unionien, leikkausten, erojen, sisältyvyyksien ja komplementtien näyttämiseen.
	Kehä	Edustaa kehämäisen työnkulun peräkkäisiä vaiheita, tehtäviä tai tapahtumia. Sisältää kehämäisiä ja säteittäisiä muotoja, kohdemuotoja, kehäsegmenttejä, ympyräsegmenttejä, silmukoita ja muita kehäkaaviomuotoja.
	Pyramidi	Näyttää suhteutetut, yhdistetyt ja hierarkkiset suhteet kolmion, pyramidin tai kartion muotoisten muotojen avulla.
