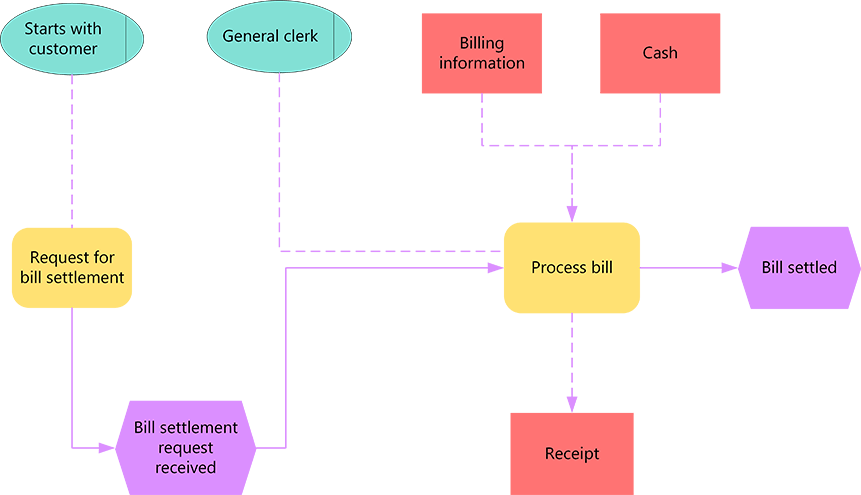

Tapahtumapohjaiset prosessiketjukaaviot kuvaavat liiketoimintaprosessin työnkulkuja ja ovat tärkeä osa SAP R/3 -mallinnuskonsepteja yrityssuunnittelua varten. EPC-kaavioissa käytetään graafisia symboleja liiketoimintaprosessin ohjausrakenteen näyttämiseen tapahtuma- ja funktioketjuna. Käytä EPC-kaaviomallia tai EPC-kaaviomuotoja Visiossa luodaksesi liiketoimintaprosessistasi korkeatasoisen visuaalisen mallin.
EPC-kaavioissa käytettävät rakenneosat ovat seuraavat:
- Funktiot, jotka ovat kaavion perusosat. Jokainen funktio vastaa suoritettua toimintaa.
- Tapahtumat, jotka tapahtuvat ennen tai jälkeen funktion suorittamisen tai molemmat. Funktiot on linkitetty tapahtumilla.
- Yhdistimet, jotka yhdistävät aktiviteetit ja tapahtumat. Yhdistimiä on kolmenlaisia: JA, TAI ja yksinomainen TAI (XOR).
Kun se on valmis, voit käyttää EPC-kaaviota viitteenä SAP R/3 -järjestelmän mallintamiseen.
EPC-kaavion luominen
Avaa Visio.
Luo uusi kaavio EPC-kaaviomallista , joka löytyy yritysluokasta .
Vedä EPC-kaaviomuodoista muodot, joiden haluat edustavan liiketoimintaprosessia, piirustussivulle.
Yhdistä muodot:
Vedä muoto kaavaimesta piirustussivulle ja aseta se toisen muodon lähelle.
Pitämällä edelleen hiiripainiketta painettuna vie osoitin yhden sinisen kolmion päälle. Kolmion väri muuttuu tummansiniseksi.
Vapauta hiiripainike. Muoto sijoitetaan piirustussivulle ja lisätään kaavain, joka liimataan kumpaankin muotoon.
Vihje
Jos haluat kääntää yhdistimen nuolen suunnan käänteiseksi, voit kääntää yhdistimen päät käänteiseksi napsauttamalla Käännä päät -komentoa. Jotta voit tehdä tämän, sinun on ensin lisättävä Käänteiset päät -komento valintanauhaan. Lisätietoja on artikkelissa Yhdistimen nuolen suunnan kääntäminen.
Jos haluat lisätä tekstiä muotoon, valitse se ja kirjoita. Kun lopetat kirjoittamisen, napsauta tekstilohkon ulkopuolella.
Huomautus
- Jos haluat muokata tekstiä, kaksoisnapsauta muotoa, aseta kohdistin kohtaan, johon haluat muuttaa tekstiä, ja muokkaa sitten tarvittaessa.
- Jos haluat hyperlinkkeä muodon tuki- tai selittäviin asiakirjoihin, napsauta muotoa hiiren kakkospainikkeella ja valitse Hyperlinkki.
- Jos haluat tasata useita muotoja pysty- tai vaakasuunnassa, valitse tasattavat muodot ja valitse sitten Aloitus-välilehdessäTasaa ja valitse haluamasi vaihtoehto.
- Jos haluat jakaa vähintään kolme muotoa säännöllisin väliajoin, valitse muodot ja valitse sitten Aloitus-välilehdessäSijainti ja valitse jokin kolmesta Jaa-vaihtoehdosta.
