Un graphique en boîte à moustaches montre la répartition des données en quartiles, en mettant en valeur la moyenne et les valeurs hors norme. Des lignes appelées « moustaches » peuvent s’étendre verticalement à partir des zones. Ces lignes indiquent la variabilité en dehors des quartiles inférieurs et supérieurs. Les points situés à l’extérieur de ces lignes, ou « moustaches », sont considérés comme des valeurs hors norme.
Les graphiques Zone et valeur sont le plus souvent utilisés dans les analyses statistiques. Par exemple, vous pouvez utiliser un tableau de boîtes et de moustaches pour comparer les résultats des essais médicaux ou les scores des enseignants aux tests.
Créer un graphique Zone et valeur
Sélectionnez vos données en utilisant une seule ou plusieurs séries de données.

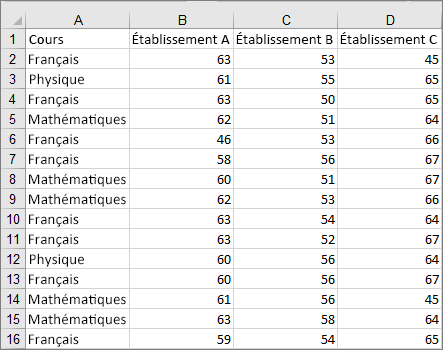

(Les données contenues dans l’illustration suivante ne représentent qu’une partie des données utilisées pour créer l’exemple de graphique ci-dessus.)
Dans Excel, sélectionnez Insérer une> zone degraphique> statistiqueet Whisker, comme illustré dans l’illustration suivante.
Important
Dans Word, Outlook et PowerPoint, cette procédure fonctionne différemment :
- Sous l’onglet Insertion , dans le groupe Illustrations , sélectionnez Graphique.
- Dans la fenêtre Insérer un graphique , sous l’onglet Tous les graphiques , sélectionnez Zone & Whisker.
Conseil
- Utilisez les onglets Création de graphique et Mise en forme pour personnaliser l’apparence de votre graphique.
- Si vous ne voyez pas ces onglets, sélectionnez n’importe où dans la zone et le graphique à moustacher pour ajouter la conception de graphique au ruban.
Modifier les options d’un graphique Zone et valeur
Cliquez avec le bouton droit sur l’une des zones du graphique pour sélectionner cette zone, puis, dans le menu contextuel, sélectionnez Format de série de données.

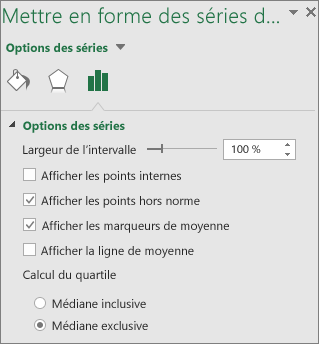

Dans le volet Mise en forme des séries de données, sélectionnez Options des séries, puis apportez les modifications souhaitées.
(Les informations contenues dans le graphique situé en dessous de l’illustration peuvent vous aider à faire vos choix.)
Option de série Description Largeur de l’intervalle Contrôle l’intervalle entre les catégories. Afficher les points internes Affiche les points de données qui se trouvent entre la ligne de moustache inférieure et la ligne de moustache supérieure. Afficher les points hors norme Affiche les points hors norme situés sous la ligne de moustache inférieure ou au-dessus de la ligne de moustache supérieure. Afficher les marqueurs de moyenne Affiche le marqueur de moyenne de la série sélectionnée Afficher la ligne de moyenne Affiche le trait qui relie les moyennes des zones dans la série sélectionnée Calcul du quartile Permet de choisir une méthode de calcul de la médiane : - Médiane inclusive La médiane est incluse dans le calcul si N (le nombre de valeurs dans les données) est impair.
- Médiane exclusive La médiane est exclue du calcul si N (le nombre de valeurs dans les données) est impair.
Conseil
Pour en savoir plus sur le graphique en boîtes et moustaches et sur la façon dont il vous aide à visualiser les données statistiques, consultez ce billet de blog sur l’histogramme, pareto et le graphique en boîtes et moustaches de l’équipe Excel. Vous souhaiterez peut-être également en savoir plus sur les autres nouveaux types de graphiques décrits dans ce billet de blog.
