Grafikon s okvirima i poveznicama prikazuje raspodjelu podataka po kvartilu uz istaknute srednje i ekstremne vrijednosti. Okviri mogu sadržavati crte koje se protežu okomito. Te crte označavaju promjenjive vrijednosti izvan gornjih i donjih kvartila, a točke izvan tih crta smatraju se netipičnim vrijednostima.
Grafikon s okvirima i poveznicama najčešće se koristi za statističku analizu. Grafikon s okvirima i poveznicama možete koristiti, primjerice, za usporedbu rezultata medicinskih ispitivanja ili rezultata testova učitelja.
Stvaranje pravokutnog grafikona
Odaberite podatke – jedan niz podataka ili više njih.

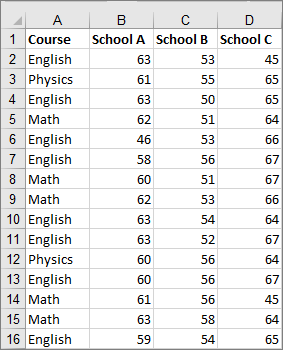

(Podaci prikazani na sljedećoj slici dio su podataka korištenih za stvaranje gore prikazanog oglednog grafikona.)
U programu Excel odaberite Umetni>statistički grafikon>s okvirima i poveznicama kao što je prikazano na sljedećoj slici.
Važno
U programima Word, Outlook i PowerPoint taj korak funkcionira malo drugačije:
- Na kartici Umetanje u grupi Ilustracije odaberite Grafikon.
- U prozoru Umetanje grafikona na kartici Svi grafikoni odaberite Okvir & poveznice.
Savjet
- Pomoću kartica Dizajn i Oblikovanjegrafikona prilagodite izgled grafikona.
- Ako vam se te kartice ne prikazuju, odaberite bilo gdje na grafikonu s okvirima i poveznicama da biste na vrpcu dodali dizajn grafikona .
Promjena mogućnosti grafikona s okvirima i poveznicama
Desnom tipkom miša kliknite jedan od okvira na grafikonu da biste odabrali taj okvir, a zatim na izborničkom prečacu odaberite Oblikuj nizove podataka.
U oknu Oblikovanje nizova podataka uz odabrane mogućnosti nizova unesite željene promjene.
(Informacije u grafikonu ispod slike mogu vam olakšati odabir.)
Mogućnost niza Opis Širina razmaka Određuje razmak između kategorija. Prikaži unutarnje točke Prikazuje podatkovne točke koje se nalaze između donje i gornje crte. Prikaži ekstremne točke Prikazuje ekstremne točke koje se nalaze ispod donje crte ili iznad gornje. Pokaži oznake srednje vrijednosti Prikazuje oznake srednje vrijednosti odabranog niza. Pokaži crtu srednje vrijednosti Prikazuje crtu koja povezuje srednje vrijednosti okvira u odabranom nizu. Izračun kvartila Odaberite način izračuna srednje vrijednosti: - Uključiva srednja vrijednost Srednja se vrijednost uključuje u izračun ako je N (broj vrijednosti u podacima) neparan.
- Isključiva srednja vrijednost Srednja se vrijednost ne uključuje u izračun ako je N (broj vrijednosti u podacima) neparan.
Savjet
Dodatne informacije o pravokutnom grafikonu i načinu na koji olakšava vizualizaciju statističkih podataka potražite u ovom članku na blogu o histogramu, Paretovu grafikonu i grafikonu s okvirima i poveznicama tima za Excel. Potražite i dodatne informacije o drugim novim vrstama grafikona opisanima u ovom članku na blogu.
