A gyártóvállalatok értékáram-térképeket hoznak létre annak azonosítására, hogy hol keletkezik hulladék a gyártási folyamatokban, és segítenek megtalálni a hulladék megszüntetésének módjait.
Megjegyzés
Értékáram-elemzések létrehozásához Visio Professional vagy Premium kiadással kell rendelkeznie. A funkció nem része a Visio Standard.
Az értékáram-elemzések például megjeleníthetik, hogy hol halmozódnak fel plusz anyagok. Ideális esetben a céghez szállított anyagok egyenesen a gyártási folyamatba kerülnek, majd egyenletesen áthaladnak a folyamat szakaszain egészen addig, amíg a termék el nem készül. A készterméket ezután késlekedés nélkül a vevőkhöz szállítják.
Az értékáram-elemzések használatához két lépés szükséges:
- Hozzon létre egy aktuális állapotot megjelenítő diagramot, amelyen látható, hogy hol tart a folyamat.
- A problémás területek azonosítása után hozzon létre egy jövőbeli állapotot megjelenítő diagramot, amely segítségével megtalálhatja annak módját, hogy miképp módosíthatja a folyamatot a hulladék csökkentése érdekében.

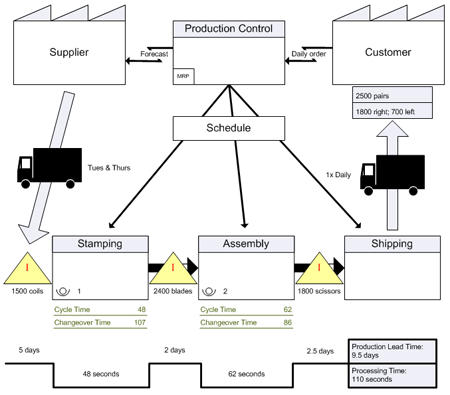

Az alábbi példán egy aktuális állapotot megjelenítő egyszerűsített diagram látható.

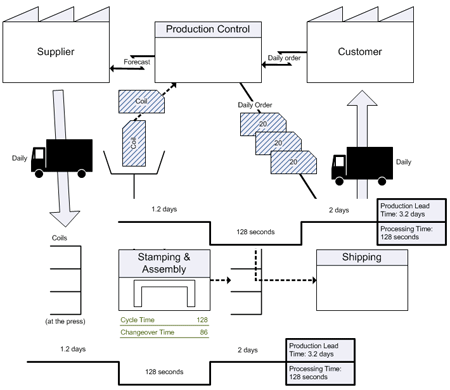

A jövőbeli állapotot megjelenítő diagramok alábbi példái azokat a problémákat veszik célba, amelyekre az aktuális állapotot megjelenítő diagram rámutatott.
Értékáram-elemzés létrehozása
- Kattintson azÚjfájl elemre>.
- Írja be az értékáram-elemzés kifejezést a keresőmezőbe, kattintson a Keresés indítása gombra, majd amikor megjelenik, kattintson duplán az Értékáram-elemzés sablonra.
- Az Értékáram-elemzési alakzatok rajzsablonról húzza az alakzatokat a folyamatokat, információkat és anyagokat ábrázoló lapra.
- Az Értékáram-elemzési alakzatok rajzsablon összekötő-alakzatait, például a Nyomás iránya és az Elektronikus adatok alakzatot használva kapcsolja össze az elemzés lépéseit.
- Az összekötő végpontjait az alakzatokhoz kapcsolva jelenítse meg a folyamat irányát.
Amikor az összekötőt az alakzatokhoz kapcsolja, a végpontok vörösre változnak.
