Az alakzatokat és összekötőket kapcsolással lehet egymáshoz csatlakoztatni. Ha be van kapcsolva a kapcsolás, az alakzatok áthelyezésekor megmarad a kapcsolatuk az összekötőkkel. Ha ki van kapcsolva a kapcsolás, az alakzatok áthelyezésekor megszűnik a kapcsolatuk az összekötőkkel.
Összekötők automatikus kapcsolása vagy kapcsolásának megszüntetése
Az alábbi eljárásokkal módosíthatja a kapcsolás alapértelmezett beállítását az újonnan létrehozott összekötőkhöz úgy, hogy közben a meglévő összekötők kapcsolási beállítását változatlanul hagyja.
A kapcsolás kikapcsolása az újonnan létrehozott összekötőkhöz
- A Nézet lap Vizuális segédelemek csoportjában kattintson a párbeszédpanel-megnyitó
.

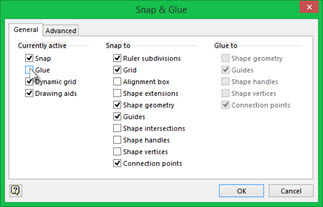

- Az Illesztés és kapcsolás párbeszédpanel Általános lapjának Jelenleg aktív csoportjában törölje a Kapcsolás jelölőnégyzet jelölését.
A kapcsolás bekapcsolása az újonnan létrehozott összekötőkhöz
- Kattintson a Nézet lap Vizuális segédelemek csoportjában található párbeszédpanel-megnyitó ikonra.
- Az Illesztés és kapcsolás párbeszédpanel Általános lapjának Jelenleg aktív csoportjában jelölje be a Kapcsolás jelölőnégyzetet.
Összekötők kapcsolása vagy kapcsolásának megszüntetése egyenként
Az alábbi eljárásokkal módosíthatja a kapcsolás beállítását a meglévő összekötőkhöz úgy, hogy közben az alapértelmezett kapcsolási beállításokat változatlanul hagyja.
Annak meghatározása, hogy egy összekötő kapcsolva van-e
Tipp A Nagyítás funkcióval jobban láthatóak a kisebb részletek, és finomabb a vezérlőelem: Nagyítás (nyomja le az ALT+F6 billentyűkombinációt), a Kicsinyítés (ALT+SHIFT+F6) és az Ablakhoz igazítás (CTRL+SHIFT+W) billentyűkombinációt.
Jelöljön ki egy összekötőt; így láthatja, hogy az hozzá van-e kapcsolva egy alakzathoz.
Jegyezze meg:

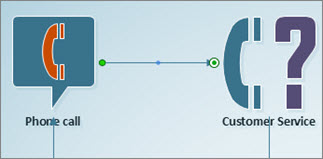

A kapcsolt összekötők végpontjain zöld pontok vagy körök láthatók.

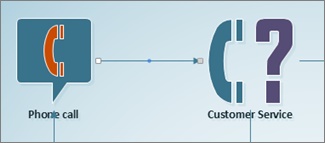

A nem kapcsolt összekötők végpontjain fehér vagy szürke pontok láthatók.
Egy összekötő egyik végéhez tartozó kapcsolás megszüntetése
- Húzza az összekötő kívánt végpontját az alakzat csatlakozási pontjától az ellenkező irányba.
Ezzel csak a húzott végpont kapcsolása szűnik meg. Ha az összekötő másik vége is kapcsolva volt, az a kapcsolás megmarad.
Kapcsolás megszüntetése egy vagy több összekötő mindkét végén
Hajtsa végre a megfelelő műveletet:
- Ha egyetlen összekötőnek szeretné megszüntetni a kapcsolását, jelölje ki az összekötőt, és nyomjon le egy nyílbillentyűt.
- Egyszerre több összekötő kapcsolásának megszüntetéséhez tartsa lenyomva a Ctrl billentyűt az összekötők kijelölése közben, majd nyomjon le egy nyílbillentyűt.
Ezzel az összes összekötő kapcsolását megszüntette a kapcsolt alakzatokkal.
Összekötő kapcsolása alakzatokhoz
Jelölje ki annak az összekötőnek a végét, amelynek nincs kapcsolása, és húzza át az alakzathoz vagy az alakzat csatlakozási pontjához, amelyhez kapcsolni szeretné. Az alakzat körvonala vagy egy csatlakozás pontja zölddel ki van emelve.
Ha egy összekötőt egy alakzat csatlakozási pontjához kapcsol, statikus kapcsolat jön létre, míg az összekötő kapcsolása közvetlenül az alakzathoz dinamikus kapcsolatot eredményez.
Részleteket és további tudnivalót az Összekötők hozzáadása az alakzatokhoz című cikkben talál.
