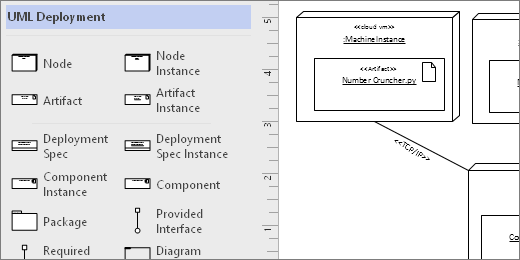

È possibile creare un diagramma di distribuzione UML che mostri l'architettura di una distribuzione di elementi software ai nodi. Prima di tutto, aprire il modello UML - Distribuzione e sceglierne una delle quattro opzioni. Viene quindi visualizzato lo stencil UML - Distribuzione, insieme alle forme conformi allo standard UML 2.5.
Avviare un diagramma di distribuzione UML
- Avviare Visio. In alternativa, se è già aperto un file, fare clic su Nuovo file>.
- Passare alle categorie>Distribuzione UML software e database>.
- Selezionare il modello vuoto o uno dei tre diagrammi di base. Dopo aver scelto il modello desiderato, fare clic su Crea.
- Accanto al diagramma dovrebbe comparire la finestra Forme. Se non è visibile, passare a Visualizza>riquadri attività e verificare che l'opzione Forme sia selezionata. Se ancora non viene visualizzato, fare clic sul pulsante Espandi la finestra Forme
a sinistra. - Nella scheda Visualizza assicurarsi che la casella di controllo accanto a Punti di connessione sia selezionata. In questo modo vengono visualizzati i punti di connessione quando si inizia a collegare le forme.
- A questo punto, trascinare le forme da includere in un diagramma dalla finestra Forme alla pagina. Per rinominare le etichette di testo, fare doppio clic sulle etichette.
Istanze dei nodi ed elementi
Quando si usano
- Usare le forme Istanza nodo quando si vuole specificare un'istanza di un dispositivo fisico o di calcolo in fase di esecuzione.
- Inserire le forme Istanza elemento all'interno delle forme di istanza del nodo per distribuire gli elementi.
Passaggio 1
Trascinare una forma Istanza nodo nella pagina, quindi ingrandirla trascinando i punti di manipolazione della forma.
Passaggio 2
Trascinare una forma Istanza elemento e posizionarla all'interno della forma nodo più grande. Quando viene visualizzata un'evidenziazione verde, significa che la forma più piccola sarà contenuta all'interno della forma nodo più grande. Da quel momento, quando si sposterà la forma nodo, si sposterà anche l'elemento al suo interno.
Altre forme contenitore
Nello stencil UML - Distribuzione sono disponibili altre forme contenitore. Si comportano come la forma Istanza nodo. Ovvero, quando si rilasciano le forme sopra di esse, le forme vengono associate e si sposteranno con il contenitore. Ecco alcune delle forme contenitore più usate per i diagrammi di distribuzione:
Nodi gerarchici
Annidare le forme nodo le une dentro le altre quando si vuole visualizzarle in ordine gerarchico.
Forme pacchetto
Usare le forme Pacchetto quando è necessario rappresentare elementi contenitori come una cartella.
Panoramica del diagramma

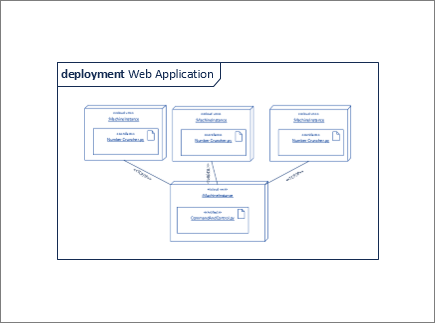

Usare la forma Panoramica del diagramma quando si vuole racchiudere tutte le forme in una cornice.
Suggerimenti per i connettori
Raddrizzare i connettori
Se un connettore ha una traiettoria troppo complessa, fare clic con il pulsante destro del mouse su di esso e scegliere Connettore dritto.
Mostrare la molteplicità
Se necessario, fare clic con il pulsante destro del mouse sul connettore e scegliere Mostra molteplicità. Al termine vengono visualizzate quattro caselle di testo in cui è possibile aggiungere dettagli. Se non tutte le caselle di testo sono necessarie, eliminare quelle superflue.
Cambiare tipo di connettore
È possibile cambiare il tipo di connettore. Ad esempio, si può passare da Associazione ad Associazione diretta. Fare clic con il pulsante destro del mouse sul connettore e scegliere Imposta tipo di connettore.
Creare connessioni dinamiche anziché connessioni a un punto
Se si prevede di spostare spesso le forme, è consigliabile creare una connessione dinamica invece di una connessione punto a punto.
Spostare o ruotare il testo sui connettori
In genere è necessario ruotare o spostare il testo sulle linee di connessione. Ecco come fare:
- Fare clic su un'area vuota della pagina per deselezionare tutte le opzioni selezionate.
- Nel gruppo Strumenti della scheda Home fare clic sul
dello strumento Blocco di testo
- Fare clic sul connettore contenente il testo da ruotare o spostare.
- Trascinare il blocco di testo per spostarlo o ruotarlo usando il
- Al termine, fare clic sul
Selezione del pulsante Strumento Selezione
Quando si torna al pulsante Strumento Selezione il testo rimane nella stessa posizione rispetto alla forma. Se si usa il strumento Puntatore per trascinare il testo, si sposterà anche la forma. Per spostare il testo in modo indipendente dalla forma, tornare al dello strumento Blocco di testo.
Forme componente
Quando si usano
Usare le forme componente per ogni unità funzionale nel sistema o nell'applicazione.
Mostrare o nascondere lo stereotipo
Fare clic con il pulsante destro del mouse sulla forma per visualizzare o nascondere l'etichetta dello stereotipo.
Forme di interfaccia
Quando si usano
- Usare la forma Interfaccia fornita quando si vuole specificare la realizzazione di una classe/interfaccia.
- Usare la forma Interfaccia richiesta quando si vuole specificare una dipendenza da una classe/interfaccia.
Passaggio 1
Trascinare una forma Interfaccia fornita nella pagina e allineare il quadrato porta a un punto di connessione. La connessione è indicata da un'evidenziazione verde attorno al punto di connessione.
Passaggio 2
Trascinare una forma Interfaccia richiesta nella pagina e allineare il quadrato porta a un punto di connessione anche in questo caso. La connessione è indicata da un'evidenziazione verde attorno al punto di connessione.
Passaggio 3

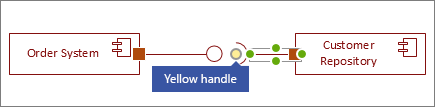

Per connettere un'interfaccia fornita a un'interfaccia richiesta, selezionare prima di tutto la forma Interfaccia richiesta. Cercare quindi il punto di manipolazione giallo.
Passaggio 4
Trascinare il punto di manipolazione giallo per la connessione all'interfaccia fornita.
