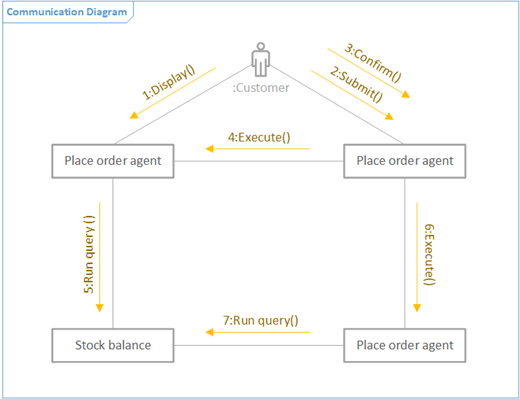

È possibile creare un diagramma Comunicazione UML che mostri le interazioni tra le linee di vita che usano messaggi in sequenza in una disposizione libera. Prima di tutto, aprire il modello Comunicazione UML e sceglierne una delle quattro opzioni. Viene quindi visualizzato lo stencil Comunicazione UML, insieme alle forme conformi allo standard UML 2.5.
Nota
Lo stencil Comunicazione UML è disponibile solo se si ha un abbonamento Visio - Piano 2. Se si ha un abbonamento, verificare di avere installato la versione più recente di Visio.
Avviare un diagramma di comunicazione
- Avviare Visio. In alternativa, se è già aperto un file, fare clic su Nuovo file>.
- Passare alle categorie>Comunicazione UML software e database>.
- Selezionare il modello vuoto o uno dei tre diagrammi di base. Se si vuole rappresentare la collaborazione di linee di vita mostrando le interazioni tra linee di vita, assicurarsi di scegliere il diagramma di base nell'angolo in basso a sinistra.
- Fare clic su Crea.
- Accanto al diagramma dovrebbe comparire la finestra Forme. Se non è visibile, passare a Visualizza>riquadri attività e verificare che l'opzione Forme sia selezionata. Se ancora non viene visualizzato, fare clic sul pulsante Espandi la finestra Forme
a sinistra. - Nella scheda Visualizza assicurarsi che la casella di controllo accanto a Punti di connessione sia selezionata. In questo modo vengono visualizzati i punti di connessione quando si inizia a collegare le forme.
- A questo punto, trascinare le forme da includere in un diagramma dalla finestra Forme alla pagina. Per rinominare le etichette di testo, fare doppio clic sulle etichette.
Forme attore e linea di vita
Quando si usano
- Trascinare la forma Attore nella pagina per rappresentare il ruolo di un utente o di un sistema esterno.
- Trascinare la forma Linea di vita nella pagina per ogni elemento denominato che rappresenta un singolo partecipante.
Interazioni tra linee di vita come messaggi
Passaggio 1
Trascinare una forma messaggio nella pagina e associare un'estremità a un punto di connessione in un'altra forma. L'associazione è indicata da un quadrato verde attorno al punto di connessione.
Passaggio 2
Eseguire la stessa operazione per l'altra estremità del messaggio in modo da associarlo a un punto di connessione. L'associazione è indicata da un'evidenziazione verde attorno al punto.
Passaggio 3
Se si vuole che il messaggio sia asincrono, fare clic con il pulsante destro del mouse e scegliere Asincrono. In questo modo la punta della freccia chiusa diventerà aperta.
Collaborazione di linee di vita mostrando le interazioni tra le linee di vita
Panoramica
- Prima di tutto connettere le linee di vita con lo strumento Connettore.
- Usare quindi le forme Messaggio e Messaggio restituito per mostrare le interazioni tra le linee di vita.
Passaggio 1
Nella scheda Home fare clic sullo strumento Connettore (1). Passare il mouse su uno dei punti di connessione di una forma di linea di vita finché non viene visualizzata un'evidenziazione verde (2).
Passaggio 2
Fare clic e trascinare dall'evidenziazione verde a un punto di connessione in un'altra forma di linea di vita finché non viene visualizzata un'evidenziazione simile a questa.
Passaggio 3
Fare clic sullo strumento Puntatore dopo aver connesso le forme di linea di vita.
Passaggio 4
Trascinare un'altra forma messaggio in modo che sia parallela all'altra linea.
Suggerimenti per i connettori
Raddrizzare i connettori
Se un connettore ha una traiettoria troppo complessa, fare clic con il pulsante destro del mouse su di esso e scegliere Connettore dritto.
Cambiare tipo di connettore
È possibile cambiare il tipo di connettore. Ad esempio, si può passare da Associazione ad Associazione diretta. Fare clic con il pulsante destro del mouse sul connettore e scegliere Imposta tipo di connettore.
Creare connessioni dinamiche anziché connessioni a un punto
Se si prevede di spostare spesso le forme, è consigliabile creare una connessione dinamica invece di una connessione punto a punto.
Spostare o ruotare il testo sui connettori
In genere è necessario ruotare o spostare il testo sulle linee di connessione. Ecco come fare:
- Fare clic su un'area vuota della pagina per deselezionare tutte le opzioni selezionate.
- Nel gruppo Strumenti della scheda Home fare clic sul
dello strumento Blocco di testo
- Fare clic sul connettore contenente il testo da ruotare o spostare.
- Trascinare il blocco di testo per spostarlo o ruotarlo usando il
- Al termine, fare clic sul
Selezione del pulsante Strumento Selezione
Quando si torna al pulsante Strumento Selezione il testo rimane nella stessa posizione rispetto alla forma. Se si usa il strumento Puntatore per trascinare il testo, si sposterà anche la forma. Per spostare il testo in modo indipendente dalla forma, tornare al dello strumento Blocco di testo.
