線またはコネクタを描画または削除する

線を追加して図形を接続したり、線を使用して情報の一部を指すことができます。また、線を削除することができます。

接続ポイントを含む線を描画する

コネクタは、各終端にある接続ポイントが接続先の図形に接続されたままにする線です。 コネクタには、 、エルボ (角度付き) 、または できます。 コネクタを選択すると、図形の枠線​​にドットが表示されます。 これらのドットは、コネクタを接続できる場所を示します。

その他のオブジェクトに接続する線を追加するには、次の手順に従います。

1. [挿入] タブの [図] グループで、[図形] をクリックします。


2. [線] で、追加するコネクタをクリックします。


   注

   [ 線] で、上の図で強調表示されている要素は コネクタです。 リストされている最後の 3 つのスタイル (曲線、フリーフォーム シェイプ、Scribble) はコネクタ ではありません 。 各スタイルの上にポインター置いてその名前を確認してから、クリックします。

3. 図形を接続する線を描画するには、最初の図形で、コネクタの接続先にする図形またはオブジェクトの上にマウス ポインターを合わせます。
   線を図形に接続できることを示す接続ドットが表示されます。 (これらのドットの色とスタイルは、Office のバージョンによって異なります)。


   注

   接続ポイントが表示されない場合は、コネクタでない線スタイルを選択したか、または描画キャンバス (Word または Outlook の)で操作していないかのどちらかです。

   最初の図形の任意の場所をクリックし、2 つ目の接続オブジェクトの接続ドットまでカーソルをドラッグします。

   注

   コネクタと結合された図形を並べ替える場合、コネクタはにアタッチされたままになり、図形と共に移動します。 コネクタのいずれかの端を移動すると、その端が図形からデタッチされ、同じ図形上の別の接続サイトにアタッチするか、別の図形にアタッチできます。 コネクタが接続サイトに接続されると、各図形を移動しても、コネクタは図形に接続された状態を維持します。

接続ポイントのない線を描画する

他のオブジェクトに接続されない線を追加するには、次の手順に従います。

1. [挿入] タブの [図] グループで、[図形] をクリックします。

2. [線] で、任意の線のスタイルをクリックします。

3. 文書内のある場所をクリックし、ポインターを押したまま別の場所にドラッグして、マウス ボタンを離します。

同じ線またはコネクタを複数回描画する

同じ線を繰り返し追加する必要がある場合、描画モードのロックで簡単にそれを実行できます。

1. [挿入] タブの [図] グループで、[図形] をクリックします。

2. [線] で、追加する線またはコネクタを右クリックし、[描画モードのロック] をクリックします。

3. 線またはコネクタの開始位置をクリックして、カーソルを線またはコネクタの終了位置までドラッグします。
4. 追加する各線またはコネクタごとに手順 3 を繰り返します。
5. すべての線またはコネクタを追加したら、Esc キーを押します。

線上の矢印または図形を追加、編集、または削除する

1. 変更する線を選択します。
   複数の線を操作する場合、最初の線をクリックし、Ctrl キーを押しながら他の線をクリックします。

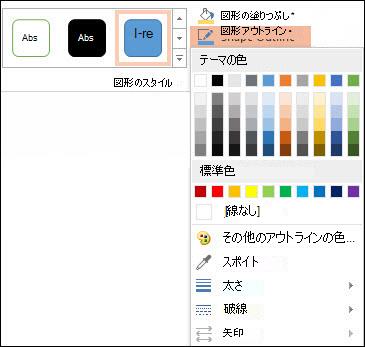

2. [ 図形の書式 ] タブで、[ 図形のアウトライン] の横にある矢印をクリックします。

   [ 図形の書式 ] タブが表示されない場合は、行を選択していることを確認します。 線をダブルクリックする必要がある場合があります。
3. [矢印] をポイントし、目的の矢印スタイルをクリックします。
   矢印の種類やサイズを変更するか、線または矢印の種類、幅、または色を変更するには、[その他の矢印] をクリックして、目的のオプションを選択します。

   矢印の先端を削除するには、最初のスタイルの [矢印スタイル 1] (矢印の先端なし) をクリックします。

線またはコネクタを削除する

• 削除する線、コネクタ、図形をクリックし、Del キーを押します。
  複数の行またはコネクタを削除するには、最初の線を選び、Ctrl キーを押しながら、他の行を選んで Del キーを押します。
