Visio でグリッドを表示、非表示、または変更する

グリッドの表示と非表示を切り替える

• [ 表示 ] タブの [ 表示 ] グループで、[ グリッド ] チェック ボックスをオンまたはオフにします。

  ヒント

  グリッドは通常印刷されませんが、印刷するように指定できます。ページ タブを右クリックし、[ ページ設定] をクリックし、[ 印刷設定 ] タブで [ グリッド線 ] チェック ボックスをオンにします。

グリッドの間隔とサイズを変更する

Microsoft Visio のほとんどのテンプレートでは、既定で 変数 グリッドが使用されます。 可変グリッド線は、図面を拡大または縮小すると変化し、図形を正確に揃える場合に便利です。

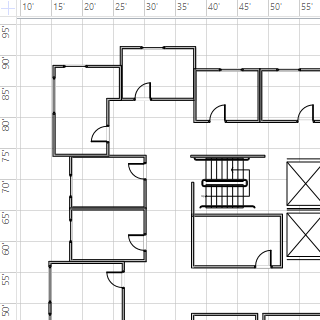

たとえば、これらの目盛線は標準に設定され、縮小すると 5 フィート離れた位置に表示されます。

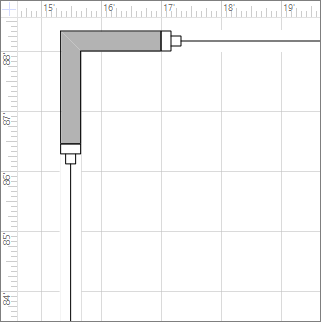

ただし、ビューを拡大すると、1 フィート離れた位置に表示されます。

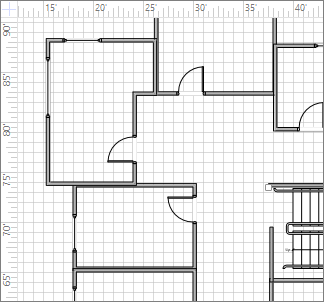

一部の図面では、グリッドを固定するのに役立つ場合があります。つまり、グリッドは拡大率に関係なく同じ間隔で表示されます。 たとえば、固定グリッドと 最小間隔 が 1 フィートの場合、図面ビューを拡大または縮小しても、グリッド線には 1 フィートの正方形が表示されます。

1. [表示] タブで、[ 表示 ] ダイアログ ボックス起動ツール をクリックします。

2. [ ルーラー & グリッド ] ボックスの [グリッド] の [ グリッド] の 間隔 リストで、[ 固定] をクリックします。 必要な間隔の間隔を [ 最小間隔 ] ボックスに入力します。固定グリッドは、[ 最小間隔] に数値を入力しないと機能しません。
   変数グリッドの場合、[ グリッド間隔] の [ 水平 ] リストと [垂直 ] リストで、[ ファイン]、[ 標準]、または [粗い] をクリックします。

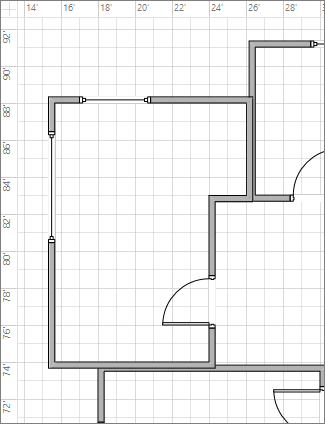

   [細かい] は、最小のグリッド間隔です。

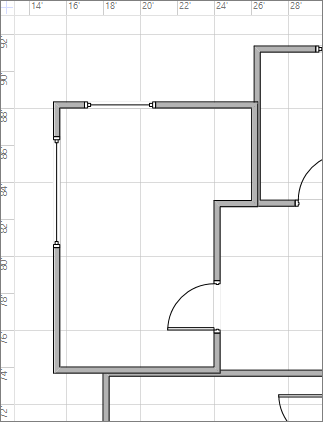

   粗いは最大です。


グリッドの原点を変更する

グリッドの原点は、ルーラーの 0 ポイントと同じ位置に設定されます。 ルーラーを 0 ポイント移動すると、グリッドの原点も移動します。 ただし、グリッドの原点は、ルーラーの 0 ポイントとは独立して設定できます。

1. [ 表示 ] タブの [ 表示 ] グループで、[ ルーラー] & [グリッド ] ダイアログ ボックス起動ツールをクリックします。
2. [ グリッドの原点] に、グリッドの起点となる点の x (水平) 座標と y (垂直) 座標を入力し、[OK] をクリック します。

グリッドの色を見やすくする

Visio 自体でグリッド線の色を変更することはできませんが、 Windows でハイ コントラスト モードをオンにすると、見やすくなります。

関連項目

スナップの強さを調整する、スナップをオフにする

グリッドの表示と非表示を切り替える

• リボンの [ 表示 ] タブで、[ グリッド ] チェック ボックスをオンまたはオフにします。

  または、キャンバスを右クリックし、選択することもできます。グリッドの表示またはグリッドの非表示を切り替えます。

グリッドの間隔とサイズを変更する

• リボンの [ 表示 ] タブの [ グリッド サイズ ] ボックスで、上下の矢印を使用してグリッド サイズを調整するか、ボックスに値を入力して Enter キーを押します。

  このボックスを使用すると、ロケールとファイルで使用される測定単位に応じて、0.1 インチまたは 0.25 cm の手順でサイズを変更できます。

グリッドにスナップをオンまたはオフにする

• リボンの [ 表示 ] タブで、[ グリッドにスナップ ] チェック ボックスをオンまたはオフにします。
