Visio でページの図面縮尺を変更する

作成する図面に印刷ページより大きい現実世界のオブジェクト (オフィスの家具など) が含まれている場合は、縮尺に合わせて描画してください。 この記事では、Microsoft Visio の図面で縮尺を変更する方法について説明します。

1. 図面縮尺を変更するページを表示します。
   図面の各ページに別々の図面縮尺を設定できます。

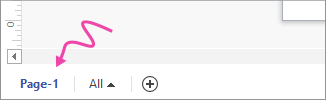

2. まず、変更するページのページ タブを見つけます。 [ページ] タブは作図領域の左下隅にあります。 次の例では、ページ タブは Page-1 で表されますが、ページ タブには、バックグラウンド ページの VBackground-1 のような異なる名前が付けられている場合があります。

3. ページ見出しを右クリックし、[ページ設定] をクリックし、[図面縮尺] タブをクリックします。
4. [既定の縮尺] を選択して、定義済みの建築系、メートル法、または工学系の縮尺をクリックするか、[縮尺を指定] を選択して、独自の縮尺値を入力します。
5. 測定単位 (フィートやメートルなど) を変更するには、[ ページのプロパティ ] タブをクリックし、[ 測定単位] リストで目的の単位をクリックします。
6. 変更内容を保存し、図面ページを更新するには、[適用] をクリックします。
   背景ページ (VBackground-1 など) に同じ図面縮尺を適用するには、背景ページをクリックし、同じ手順を実行します。

Visio の図面縮尺とは

図面縮尺は、ページ上での距離と現実世界の距離との対応関係を指定します。 たとえば、オフィス レイアウト上の 1 インチで、実際のオフィスの 1 フィートを表すことができます。 メートル法では、2 cm で 1 m を表すことができます。 どの Visio 図面でも図面縮尺は変更できます。

オフィス レイアウト図などのいくつかのテンプレートは、あらかじめ定義された図面縮尺で開きます。 これらの図面は縮尺図面と呼ばれます。

基本フローチャート テンプレートなどの一部のテンプレートは、1:1 の図面縮尺で開きます。つまり、印刷ページの 1 インチまたはセンチメートルは、実際の世界で 1 インチまたはセンチメートルを表します。 これらの図面は、 縮尺なし の図面と呼ばれることもあります。それらを使用して、現実世界の実際のオブジェクトを表現していない抽象的な図面を作成します。

図面スケールは、測定単位のない比率で表されることがあります。 たとえば、オフィス レイアウトのメートル法の目盛りは 1:50 と表されますが、センチメートルやメートル単位で距離を計測する場合、2 cm = 1 m と同じです。

比率が小さいほど、表すことのできる領域は大きくなります。

• 1 : 100 (メートル法) または 1/8" = 1' (米国単位) などの尺度を使用すると、1 ページにフロア全体を描画できます。
• 1 : 10 (メートル法) または 1" = 1' (米国単位) のような尺度を使用すると、小部屋のみを描画できます。

図面縮尺を選択すると、Microsoft Office Visio の寸法とページの単位が自動的に設定されます。

測定単位は 、現実世界におけるサイズまたは距離を表します。 図面の縮尺が 2 cm = 1 m (1:50) のオフィス レイアウトでは、m が寸法の単位になります。 図面の縮尺が 1/4" = 1' の場合は、フィートが寸法の単位になります。

ページ単位は 、印刷されるページのサイズまたは距離を表します。 図面の縮尺が 2 cm = 1 m (1:50) のオフィス レイアウトでは、cm がページ単位になります。 図面の縮尺が 1/4" = 1' の場合は、インチがページ単位になります。

図形は、これが含まれるテンプレートでの使用を念頭に設計されています。 たとえば、建築設計図形は縮尺図面での使用が最適であり、フローチャート図形の場合は縮尺なし (1:1) 図面での使用が最適です。

図形を図面ページにドラッグすると、図面の縮尺に合わせて、図形のサイズが変更されます。 図形の縮尺が、図面ページの縮尺より大きすぎたり、小さすぎる場合には、図形のサイズは変更されません。 縮尺図面で機能する別の図形の使用を検討してください。
