メジャー ツールは、一般的な図形以上の機能を持ちますが、描画ツールの図形ステンシルにある図形の中に含まれているメジャー ツールもあります。
描画ツールの [図形] ステンシルが表示されない場合は、[図形] ウィンドウに追加します。 [その他の図形]>Visio Extras>描画ツール [図形] をクリックします。

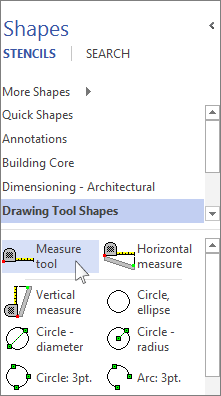

- [描画ツール] の [図形] から、[測定] ツールの図形を図面ページにドラッグします。
-
測定ツール図形の 1 つの端点を測定する 1 点に接着すると、端点が緑色に変わり、接着されていることを示します。 次に、もう一方の端をもう一方のポイントにドラッグします。 測定ツールは、終了点の距離を正確に示します。
![[測定ツール] 図形](media/vs15-measuretool.png)
ヒント
メジャー ツールは図形であるため、表示中のビューと同じ縮尺で表示されます。つまり、縮小して図面の詳細を表示すると、小さすぎて読みにくい可能性があります。 また、ズームを近づけると、[測定] ツールの終点をより正確に配置できます。
図面の縦軸または横 (X 軸または Y) 軸に合わせて測定値を厳密に揃えるようにする場合は、[ 水平方向の測定 ] または [垂直方向の測定 ツール] を使用することをお勧めします。 これと同じ手順に従ってください。 ツールの端点がグリッドに完全に位置合わせされていない場合でも、グリッド方向に固定された測定を行います。
