UML 클래스 다이어그램 만들기

적용 대상
Visio 플랜 1 Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

UML 클래스 다이어그램을 만들어 시스템의 클래스, 해당 속성 및 메서드, 개체 간의 관계를 정적 보기로 표시할 수 있습니다. 애플리케이션에 대한 개요를 제공합니다.

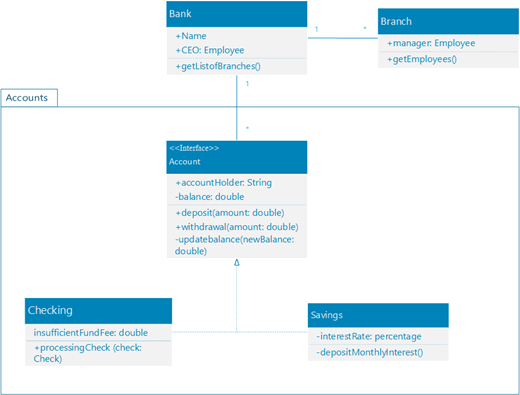

개인 고객을 위한 은행의 계정 시스템을 보여 주는 UML 클래스 다이어그램의 샘플입니다.

새 클래스 다이어그램을 시작하면 UML 클래스 스텐실이 UML 2.5 표준을 준수하는 셰이프와 함께 표시됩니다.

Visio Professional 버전에는 UML 클래스 다이어그램 및 스텐실에 대한 지원이 포함되어 있지만 Standard 버전에는 지원되지 않습니다.)

  1. Visio를 시작합니다. 또는 파일이 이미 열려 있는 경우 새로만들기파일을> 클릭합니다.
  2. 검색 상자에 를 입력합니다.UML class
  3. UML 클래스 다이어그램을 선택합니다.
  4. 대화 상자에서 빈 서식 파일 또는 세 가지 시작 다이어그램 중 하나를 선택합니다. (각 항목에 대한 설명은 선택하면 오른쪽에 표시됩니다.) 그런 다음 미터법 단위 또는 미국 단위를 선택합니다.
  5. 만들기를 선택합니다.
  6. 다이어그램이 열립니다. 다이어그램 옆에 셰이프 창이 표시됩니다. 셰이프가 표시되지 않으면작업창보기>로 이동하여 셰이프가 선택되어 있는지 확인합니다. 그래도 표시되지 않으면 왼쪽에 있는 셰이프 확장 창 단추를 클릭합니다.
  7. 보기 탭에서 연결점 옆의 검사란이 선택되어 있는지 확인합니다. 이 옵션을 사용하면 셰이프 연결을 시작할 때 연결점이 표시됩니다.
  8. 이제 다이어그램에 포함할 셰이프를 셰이프 창에서 페이지로 끕니다. 텍스트 레이블의 이름을 바꾸려면 레이블을 두 번 클릭합니다.
  9. 클래스, 열거형 또는 인터페이스 셰이프에 멤버를 추가하려면 셰이프 패널의 멤버 셰이프를 해당 셰이프로 끕니다. 기존 멤버를 마우스 오른쪽 단추로 클릭하고 멤버 삽입 옵션을 선택하여 새 멤버를 추가할 수도 있습니다.
    기존 멤버를 마우스 오른쪽 단추로 클릭하고 멤버 삽입 옵션을 선택하여 새 멤버를 추가합니다.
  10.  UML 연결선을 사용하여 두 셰이프를 연결하여 셰이프 간의 관계를 나타냅니다. 관계 형식을 변경하려면 연결선을 마우스 오른쪽 단추로 클릭합니다. 연결선 유형 설정 메뉴에서 원하는 관계를 선택합니다.

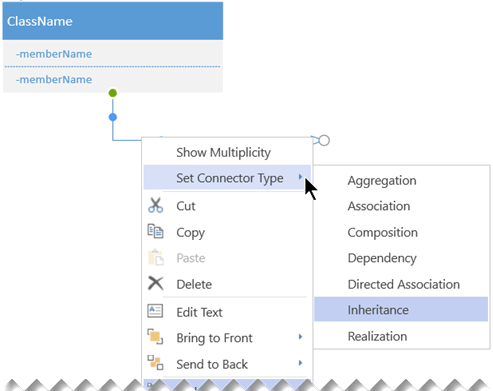

    연결선을 마우스 오른쪽 단추로 클릭하고 연결선 유형 설정을 선택하여 연결선 유형에 대한 옵션을 확인합니다.
  11.  클래스, 열거형 또는 인터페이스 셰이프의 크기를 조정하려면 셰이프 머리글을 클릭하여 선택한 다음 셰이프의 오른쪽 가장자리에 있는 노란색 제어점을 왼쪽이나 오른쪽으로 이동하여 셰이프의 너비를 줄이거나 늘립니다.
  12.  수업 셰이프에 매개 변수 필드와 스테레오타입 필드를 추가하려면 셰이프를 마우스 오른쪽 단추로 클릭한 후 팝업 메뉴에서 해당 옵션을 선택합니다.
    셰이프를 마우스 오른쪽 단추로 클릭하여 수업 셰이프에 매개 변수 필드와 스테레오타입 필드를 추가합니다.

클래스 다이어그램 만들기 팁

  • 각 요소와 해당 관계를 식별합니다.
  • 각 클래스의 책임을 명확하게 식별합니다.
  • 다이어그램을 너무 복잡하게 만들 수 있는 불필요한 속성을 포함하지 마세요.

클래스 표기법

기호 의미
⁠-⁠ 특성 또는 작업이 비공개입니다.
⁠+⁠ 특성 또는 작업이 공용입니다.
