Visio UML 다이어그램에 복합성 표기법을 추가하여 개체 간의 수량 관계를 지정합니다.
이 문서의 내용
복합도 값 설정
Visio의 파일 메뉴에서 새>소프트웨어를 클릭한 다음 UML 데이터베이스 표기법을 클릭합니다.
미터법 단위 또는 미국 단위 중에서 선택하고 만들기를 클릭합니다.
UML 데이터베이스 표기법 스텐실에서 엔터티 셰이프를 드로잉 페이지로 끕니다.
다른 엔터티 셰이프를 드로잉 페이지로 끌어서 두 번째 엔터티를 만듭니다.
관계 셰이프를 드로잉 페이지로 끌어서 관계선을 만듭니다.
도면요소를 연결하려면 관계선의 왼쪽 끝을 첫 번째 도면요소로 끌어 특성, 연결점 또는 전체 도면요소에 붙입니다. 관계선의 반대쪽 끝을 끌어 두 번째 엔터티에 붙입니다.

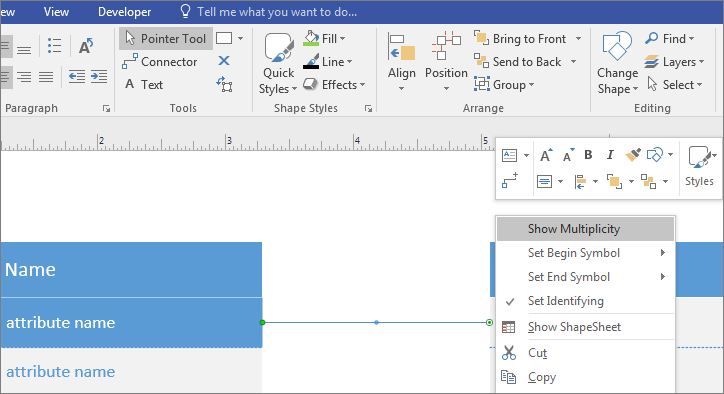

관계 셰이프를 마우스 오른쪽 단추로 클릭하고 다중성 표시를 클릭합니다.

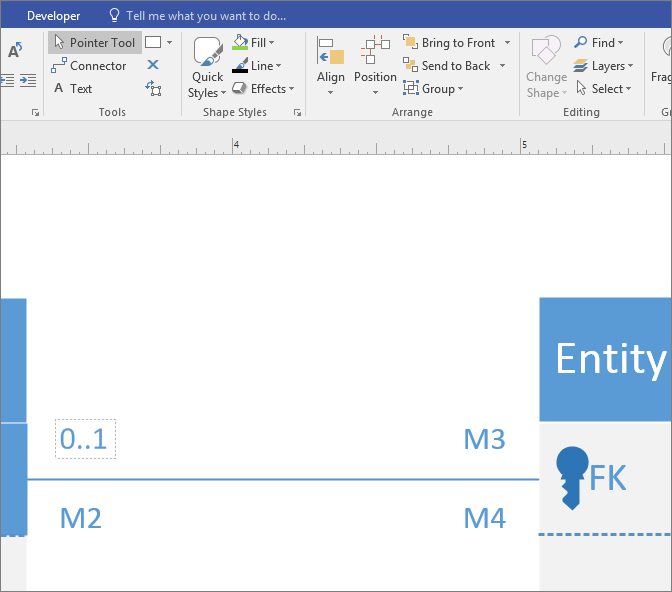

첫 번째 복합성 필드를 클릭하고 값을 입력합니다.
각 필드에 복합성 값을 입력합니다. 원하지 않는 필드를 마우스 오른쪽 단추로 클릭하고 삭제를 선택합니다.

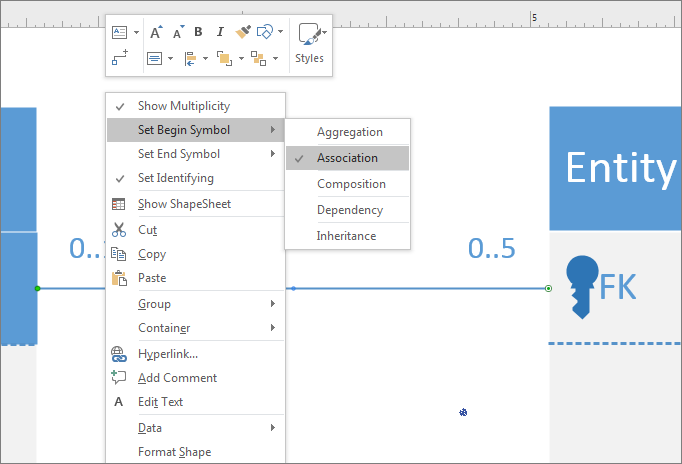

관계선의 양쪽 끝에 UML 관계 표기법 기호를 설정합니다.
- 관계선을 마우스 오른쪽 단추로 클릭하고 시작 기호 설정을 클릭한 다음 목록에서 선택합니다.
- 관계선을 다시 마우스 오른쪽 단추로 클릭하고 끝 기호 설정을 클릭한 다음 목록에서 선택합니다.
UML 표기법의 모양 변경
- 관계선을 마우스 오른쪽 단추로 클릭하고 셰이프 서식을 클릭합니다.
- 오른쪽 창에서 선을 클릭하여 목록을 확장합니다.
- 색 옆에 있는 아이콘을 클릭하고 색을 선택하여 관계선의 색을 변경합니다.
- 시작 화살표 크기 또는 끝 화살표 크기를 클릭하여 시작 및 끝 기호의 크기를 변경합니다.
- 관계선을 선택하고 텍스트를 입력하여 텍스트를 추가합니다.
