Alterar o tamanho, a rotação e a ordem de uma forma no Visio para a Web

Aplica-se a
Visio Plano 1

Às vezes, convém fazer ajustes no diagrama, como alterar o tamanho ou a rotação de uma forma. Ou pode ser conveniente reordenar formas (também chamadas de ordem z) que se sobrepõem.

Dica

Utilize a funcionalidade Zoom para ver melhor pequenos detalhes e para ter um controlo de pontos mais finos: Ampliar (ou premir Ctrl++) e Reduzir (ou prima Ctrl+-).

Alterar o tamanho de uma forma

Muitas vezes você deseja alterar o tamanho ou a aparência de uma forma, quando ela estiver na página. As formas têm até oito alças de controlo. Além de redimensionamento, é possível fazer outras alterações como ajustar a perspectiva de um cilindro, reposicionando a ponta de um cone ou movendo um texto explicativo de forma.

  1. Abra o diagrama para edição.

  2. Para revelar as alças de controlo, a alça de seleção , selecione uma forma.

  3. Siga um destes procedimentos:
    Redimensionar um lado:

    1. Paire o cursor sobre uma alça lateral até ver uma alça horizontal A alça de redimensionamento vertical ou o ponteiro de redimensionamento vertical A alça de redimensionamento horizontal

    2. Arraste a alça lateral até que a forma esteja no tamanho desejado.

      Redimensionar um lado de uma forma

    Redimensionar proporcionalmente (para manter a proporção):

    1. Paire o cursor sobre uma alça de canto até ver um ponteiro de redimensionamento diagonal A primeira alça de redimensionamento diagonal ou a segunda alça de redimensionamento diagonal .

    2. Arraste a alça de canto até que a forma esteja do tamanho desejado.

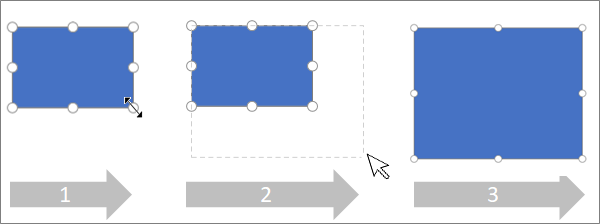

      Redimensionar uma forma proporcionalmente

Definir o tamanho preciso de uma forma

Quando utiliza o painel Opções de Formatação para definir o tamanho da forma, as dimensões podem ser definidas em incrementos de 0,25 pontos:

  1. Clique com o botão direito do rato na forma e selecione Opções de Formatação.
  2. No painel Opções de Formatação à direita, em Dimensão, defina a largura e altura exatas da forma.

Alterar a rotação de uma forma

  1. Abra o diagrama para edição.
  2. Selecione a forma.
  3. Para rodar a forma, selecione Forma>RodarO ícone Rodar e, em seguida, selecione Rodar 90 graus para a direita ou Rodar 90 graus para a esquerda. Também pode arrastar a alça rodar a alça Rodar na imagem num círculo.

Rodar uma forma para um ângulo preciso

Quando utiliza o painel Opções de Formatação para rodar uma forma, pode definir o ângulo de rotação em incrementos de um grau, de -359° para 359°.

  1. Clique com o botão direito do rato na forma e selecione Opções de Formatação.
  2. No painel Opções de Formatação à direita, em Dimensão, defina a largura e altura exatas da forma.

Reorganizar formas sobrepostas

  1. Abra o diagrama para edição.
  2. Selecione a forma.
  3. Para enviar a imagem para a frente, selecione Forma>Trazer para a FrenteO ícone Trazer Para a Frente e, em seguida, selecione Trazer Para Diante ou Trazer para a Frente.
  4. Para enviar a imagem para trás, selecione Enviar para TrásO ícone Trazer Para Trás. e, em seguida, selecione Enviar Para Trás ou Enviar para Trás.
