Um gráfico de caixa estreita mostra a distribuição dos dados em quartis, realçando a média e as exceções. As caixas podem ter linhas estendendo-se verticalmente chamadas de "caixa estreita". Essas linhas indicam variabilidade fora do quartis superiores e inferiores e qualquer ponto fora dessas linhas ou caixas estreitas é considerado uma exceção.
Os gráficos de caixa estreita são frequentemente usados na análise estatística. Por exemplo, você pode usar um gráfico de caixas e bigodes para comparar resultados de testes médicos ou resultados de testes de professores.
Criar um gráfico de caixa estreita
Selecione seus dados: uma única série de dados ou várias séries de dados.

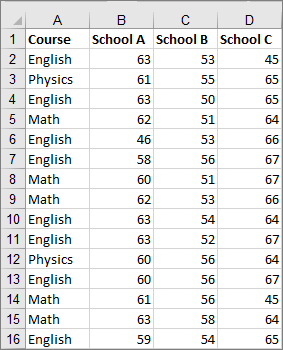

(Os dados mostrados na ilustração a seguir são uma parte dos dados usados para criar o exemplo de gráfico mostrado acima.)
No Excel, selecione Inserir> Caixae Bigodes doGráfico> Estatístico conforme mostrado na ilustração a seguir.
Importante
No Word, no Outlook e no PowerPoint, esta etapa funciona de forma um pouco diferente:
- Na guia Inserir , no grupo Ilustrações , selecione Gráfico.
- Na janela Inserir Gráfico , na guia Todos os Gráficos , marque Caixa & Bigode.
Dica
- Use as guias Design e Formato do Gráfico para personalizar a aparência do seu gráfico.
- Se você não vir essas guias, selecione qualquer lugar no gráfico de caixas e bigodes para adicionar o Design do Gráfico à faixa de opções.
Alterar as opções de gráfico de caixa estreita
Clique com o botão direito do mouse em uma das caixas do gráfico para selecionar essa caixa e, em seguida, no menu de atalho, selecione Formatar Série de Dados.
No painel Formatar Série de Dados, com Opções de Série selecionado, faça as alterações desejadas.
(As informações no gráfico após a ilustração podem ajudar você a fazer suas escolhas.)
Opção de série Descrição Largura do espaçamento Controla o espaçamento entre as categorias. Mostrar pontos internos Exibe os pontos de dados que estão entre a linha do bigode inferior e a linha do bigode superior. Mostrar pontos de exceção Exibe os pontos discrepantes que estão abaixo da linha do bigode inferior ou acima da linha do bigode superior. Mostrar média de marcadores Exibe a média de marcadores da série selecionada. Mostrar linha média Exibe a linha que conecta as médias das caixas na série selecionada. Cálculo de quartil Escolha um método para o cálculo de mediana: - Mediana inclusiva O mediano será incluído no cálculo se N (o número de valores nos dados) for ímpar.
- Mediana exclusiva A mediana será excluída do cálculo se N (o número de valores nos dados) for ímpar.
Dica
Para ler mais sobre o gráfico de caixas e bigodes e como ele ajuda você a visualizar dados estatísticos, consulte esta postagem no blog sobre o histograma, Pareto e gráfico de caixas e bigodes da equipe do Excel. Você também pode estar interessado em saber mais sobre os outros novos tipos de gráfico descritos nesta postagem do blog.
