Associar é o que mantém formas e conectores conectados entre si. Quando a associação está ligada, você pode mover formas e manter os conectores conectados. Quando a associação está desligada, você pode mover formas e os conectores não estão conectados.
Associar ou desassociar conectores manualmente
Os procedimentos a seguir alteram a configuração de associação padrão para conectores recém-criados, mas não alteram a configuração de associação para conectores existentes.
Desativar a associação por padrão para conectores recém-criados

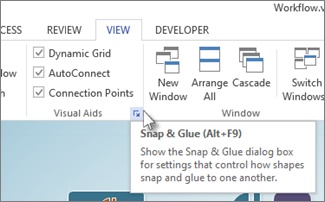

- Na guia Exibir , no grupo Auxílios Visuais , clique na caixa de diálogo
Imagem do botão .

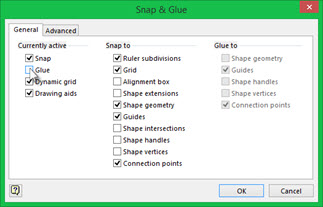

- Na caixa de diálogo Ajustar e Associar, na guia Geral, em Atualmente ativo, desmarque a caixa de verificação Associar.
Ativar a associação por padrão para conectores recém-criados
- Na guia Exibir, clique no iniciador da caixa de diálogo no grupo Auxílios Visuais.
- Na caixa de diálogo Ajustar e Associar, na guia Geral, em Atualmente ativo, selecione a caixa de verificação Associar.
Associar ou desassociar conectores individualmente
Os procedimentos a seguir alteram a configuração de associação para conectores existentes, mas não alteram a configuração de associação padrão.
Determinar se um conector está associado ou desassociado
Dica Use o recurso Zoom para ver melhor detalhes pequenos e ter um melhor controle dos pontos: Ampliar (pressione ALT+F6), Reduzir ( ALT+SHIFT+F6) e Ajustar à Janela (CTRL+SHIFT+W).
Selecione um conector para ver se ele está associado ou desassociado.
Observe o seguinte:

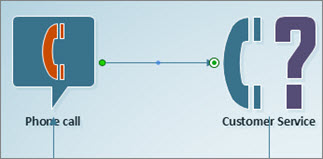

Um conector associado mostra pontos verdes ou círculos em seus pontos de extremidade.

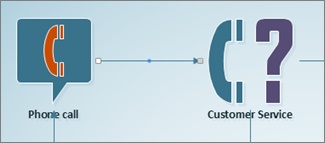

Um conector desassociado mostra pontos brancos ou cinza em seus pontos de extremidade.
Desassociar uma extremidade de um conector
- Arraste um ponto de extremidade do conector para longe do ponto de conexão da forma.
Somente o ponto de extremidade que você arrasta está desconectado. Se a outra extremidade do conector estiver associada, ela permanecerá associada.
Desassociar as duas extremidades de um ou mais conectores
Siga um desses procedimentos:
- Para desassociar um conector, selecione o conector e pressione qualquer tecla de seta no teclado.
- Para desassociar vários conectores de uma vez, mantenha pressionada a tecla Ctrl enquanto seleciona os conectores e, em seguida, pressione qualquer tecla de seta.
Todos os conectores selecionados ficam desassociados das formas às quais se conectam.
Associe um conector a formas
Selecione o final do conector que está desassociado e arraste-o até a forma ou até o ponto de conexão da forma à qual você deseja associá-lo. O contorno da forma ou um ponto de conexão é destacado em verde.
A associação de um conector ao ponto de conexão de uma forma cria uma conexão estática, enquanto a associação de um conector diretamente na forma cria uma conexão dinâmica.
Consulte Adicionar conectores entre as formas para obter mais detalhes e saber mais.
