Adicione notações de multiplicidade ao diagrama UML do Visio para especificar a relação de quantidade entre os objetos.
Neste artigo
Definir o valor de multiplicidade
No Visio, no menu Arquivo, clique em Novo>Software e clique em Notação de Banco de Dados UML.
Escolha entre Unidades Métricas ou Unidades dos EUA e clique em Criar.
No estêncil Notação de Banco de Dados UML , arraste uma forma Entidade para a página de desenho.
Arraste outra forma de Entidade para a página de desenho para criar uma segunda entidade.
Arraste uma forma Relação para a página de desenho para criar a linha de relação.
Para conectar as entidades, arraste a extremidade esquerda da linha de relação até a primeira entidade e cole-a a um atributo, a um ponto de conexão ou a toda a entidade. Arraste a outra extremidade da linha da relação e cole-a à segunda entidade.

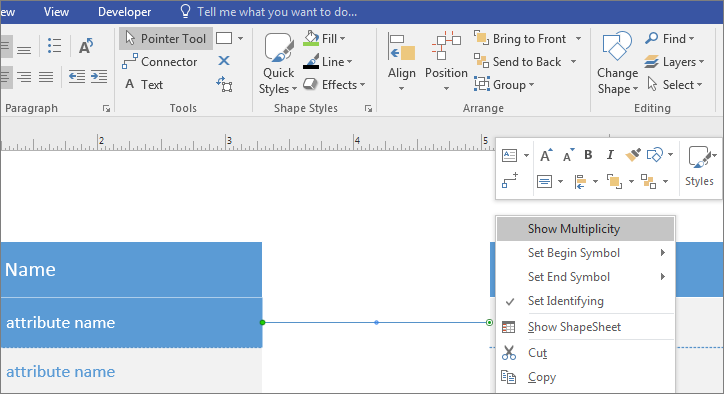

Clique com o botão direito do mouse na forma Relações e clique em Mostrar Multiplicidade.

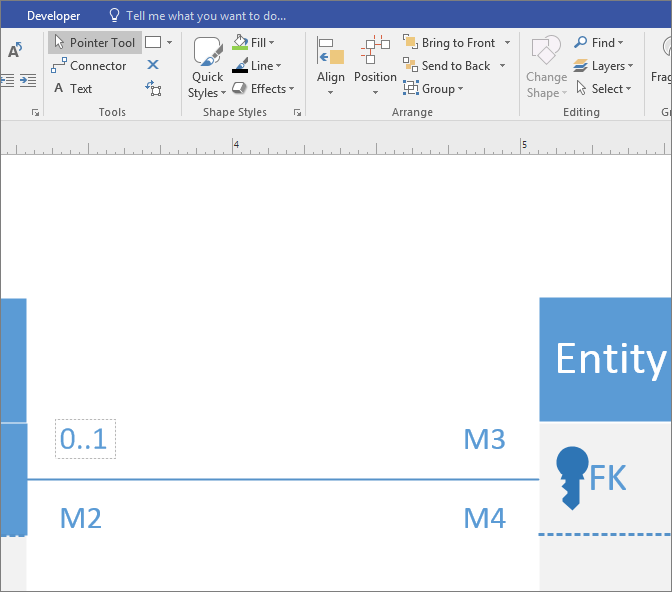

Clique no primeiro campo de multiplicidade e digite o valor.
Insira o valor de multiplicidade em cada campo. Clique com o botão direito do mouse nos campos indesejados e selecione Excluir.

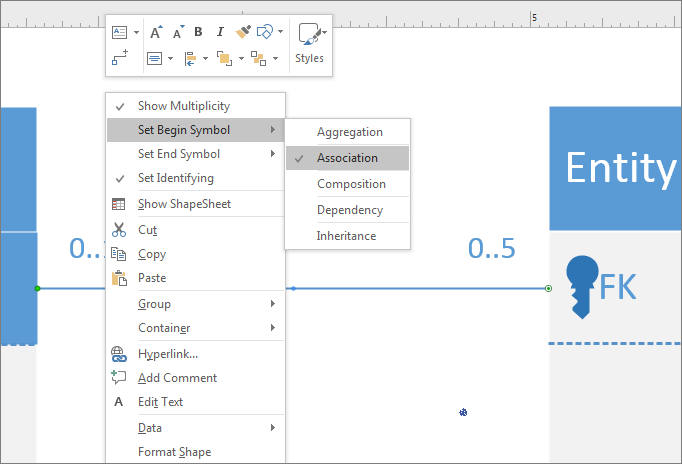

Defina os símbolos de notação de relações UML em ambas as extremidades da linha da relação:
- Clique com o botão direito do mouse na linha da relação, clique em Definir Símbolo de Início e escolha uma opção na lista.
- Clique com o botão direito do mouse na linha da relação novamente, clique em Definir Símbolo de Término e escolha uma opção na lista.
Alterar a aparência da notação UML
- Clique com o botão direito do mouse na linha da relação e clique em Formatar Forma.
- Clique em Linha no painel direito para expandir a lista.
- Altere a cor da linha da relação clicando no ícone ao lado de Cor e selecionando uma cor.
- Clique em Tamanho da seta inicial ou em Tamanho da seta final para alterar o tamanho dos símbolos de início e término.
- Adicione texto selecionando a linha de relação e digitando o texto.
