Um Diagrama de Rede é uma forma gráfica de ver as tarefas, as dependências e o caminho crítico do projeto. As caixas (ou nós) representam tarefas e as dependências são apresentadas como linhas que ligam essas caixas. Depois de ter mudado de vista, pode adicionar uma legenda, personalizar a forma como as caixas aparecem e imprimir o seu Diagrama de Rede.
- Para localizar a vista Diagrama de rede, selecione Ver>Diagrama de Rede.
- Adicionar uma legenda
- Alterar automaticamente a forma como as caixas são dispostas
- Alterar manualmente a forma como as caixas são dispostas
- Alterar o estilo de linha entre caixas
- Escolher o tipo de informação de tarefa a mostrar
Adicionar uma legenda
- Selecione Impressão de Ficheiro>,>Configuração da Página.
- No separador Legenda , decida o aspeto que pretende para a legenda, em que páginas deve ser apresentada e, em seguida, as etiquetas que pretende.
- Selecione OK.
Alterar automaticamente a forma como as caixas são dispostas
- Selecione Ver Diagrama>de Rede.
- Selecione Formatar>Esquema.
- Em Disposição da Caixa, escolha a disposição, alinhamento, espaçamento, altura e largura da caixa que melhor se adequa a si. Para espaçar caixas uniformemente, selecione Fixo nas caixas Altura e Largura .
Tenha em atenção que as tarefas agrupadas são posicionadas automaticamente. Terá de anular o agrupamento se quiser alterá-los.
Alterar manualmente a forma como as caixas são dispostas

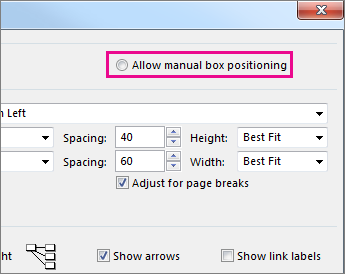

Se chegou até aqui e continua a não gostar da forma como as caixas estão posicionadas, selecione Formatar>Esquema, Permitir o posicionamento manual de caixas, selecione OK e, em seguida, arraste as caixas para o local que pretende.
Se reposicionar manualmente uma tarefa, pode alterar o esquema de quaisquer tarefas ligadas ou subtarefas associadas à mesma ao clicar com o botão direito do rato na tarefa e selecionar Agora Tarefas Relacionadas com o Esquema.
Alterar o estilo de linha entre caixas
Se tiver muitas tarefas que associou a tarefas antecessoras ou sucessoras, poderá ser muito difícil seguir as ligações entre caixas. Tente alterar o estilo de linha e, em seguida, organize-os de forma a serem mais fáceis de ver.
- Selecione Ver Diagrama>de Rede.
- Selecione Formatar>Esquema.
- Em Estilo de ligação, selecione Retilínea ou Reta. As ligações retilíneas têm o seguinte aspeto
, e as ligações retas têm o seguinte aspeto:
- Selecione Mostrar setas para adicionar setas que apontem para tarefas antecessoras e sucessoras. Selecione Mostrar etiquetas de ligação para adicionar dependência e tempo de antecedência ou atraso à linha de ligação.
Escolher o tipo de informação de tarefa a mostrar
Se as coisas estiverem desorganizadas (ou se começar a sentir informação sobrecarregada), tente alterar as informações de tarefas em cada caixa para ver apenas o que é mais importante.
- Selecione Ver Diagrama>de Rede.

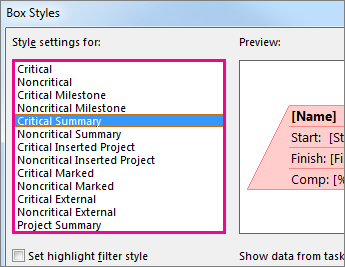

- Selecione Formatar Estilos>de Caixa.
- Na lista Definições de estilo para , selecione a tarefa que pretende alterar.
- Em Limite, selecione as opções de forma, cor, largura e linha de grelha para criar o aspeto pretendido.
- Selecione um nome em Modelo de dados para aplicar as alterações a um modelo existente. Para criar um novo modelo que utilizará as suas alterações, selecione Mais Modelos e, em seguida, selecione Novo (para criar um novo modelo), Copiar (para basear o novo modelo num modelo existente), Editar (para alterar um modelo) ou Importar (para importar um modelo de outro projeto).
- Selecione OK.
