Definirea categoriilor într-o diagramă Model bază de date

Se aplică la
Visio Professional 2021 Visio Professional 2019 Visio Professional 2016 Visio Professional 2013

Categoriile sunt tabele secundare dintr-un tabel principal. De exemplu, o înregistrare de angajat (principală) poate conține o coloană pentru tipul activității; tabelele de categorie pentru acea coloană pot include inginer, tehnician și administrator. Pentru a defini categoria, configurați cheia primară din tabelul principal și configurați o cheie străină în tabelul secundar, apoi legați-le pe cele două.

Definirea unei categorii într-o diagramă model bază de date

  1. În Visio, în meniul Fișier, faceți clic peSoftwarenou>, apoi faceți clic pe Notație IDEF1X bază de date.
  2. Alegeți între Unități metrice și Unități SUA și faceți clic pe Creare.
  3. Din Notația IDEF1X pentru baze de date, glisați o formă Entitate pe pagina de desen pentru a crea o entitate principală.
  4. Glisați o altă formă Entitate pe pagina de desen pentru a crea o entitate secundară.

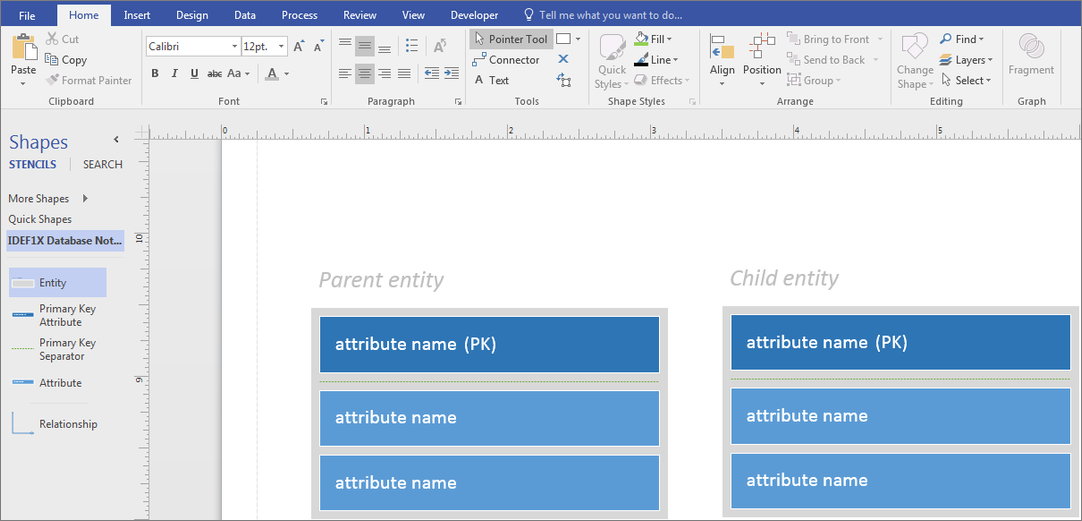

  5. În entitatea principală, faceți clic pe atributul marcat cu PK și tastați numele atributului.
    În entitatea părinte, tastați numele atributului din PK.
  6. Finalizați entitatea principală.

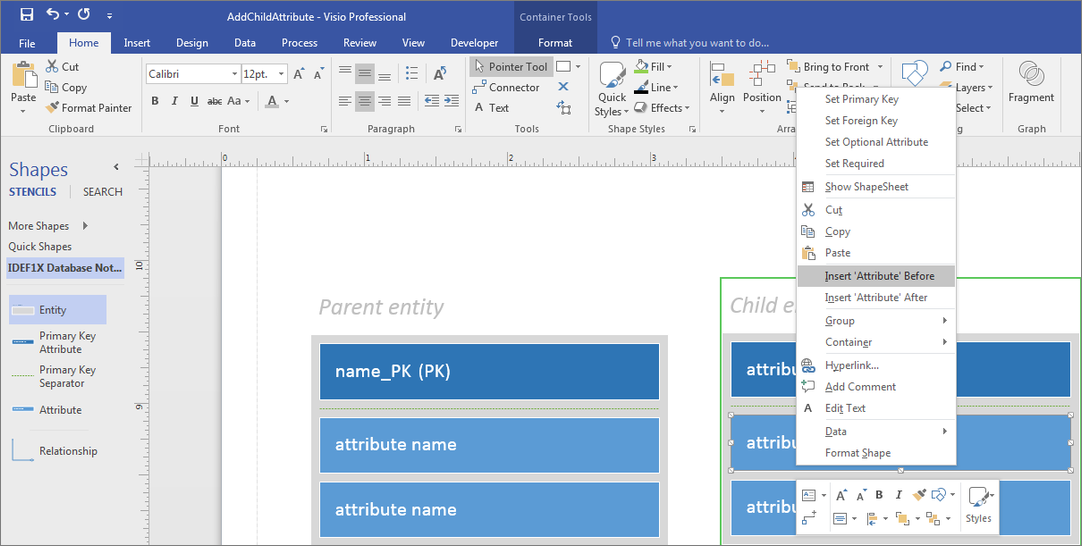

  7. Faceți clic dreapta pe primul atribut din entitatea secundară și selectați Inserați „atributul” înainte.
    Selectați Inserează atribut înainte.
  8. Faceți clic pe atributul nou creat din entitatea secundară și tastați numele atributului introdus anterior drept cheie primară în entitatea principală.

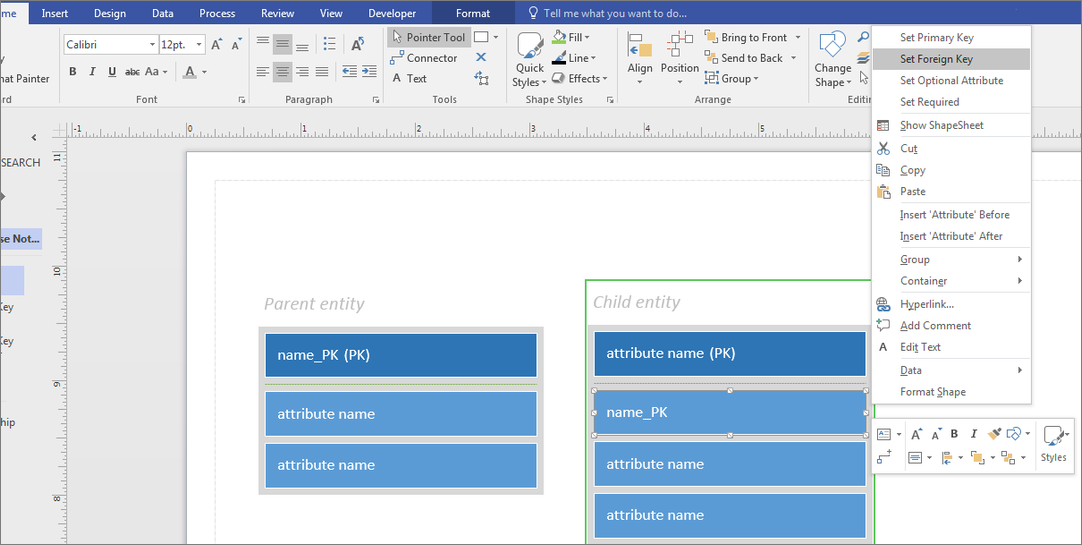

  9. Faceți clic dreapta pe atribut și faceți clic pe Setare cheie străină.
    Faceți clic pe Setare cheie străină.
  10. Glisați o formă Relație pe pagina de desen.
  11. Glisați un capăt al formei de relație spre mijlocul entității principale până când apare o casetă verde în jurul întregii forme.
  12. Conectați celălalt capăt al formei relație la entitatea secundară, în același mod.
  13. Repetați aceiași pași pentru fiecare tabel secundar.
