После подключения источника данных можно начать их потоковую передачу в Excel.
Сбор данных
Для микроконтроллеров нажмите кнопку Запустить данные на вкладке Поток данных. Данные будут передаваться на лист "Данные в ".
Входящие данные
На листе Data In (Входящие данные) можно найти данные, введенные в книгу. Данные отображаются в таблице данных с размерами 1+ строк в высоту и 1+ столбцов в ширину. Размер и другие параметры можно изменить на листе Параметры .
На листе Data In (Входящие данные) находятся две таблицы:
Текущие данные — строка "Текущие данные" всегда представляет самый последний набор точек данных. Связывание с этой таблицей, если требуется одна точка данных.
Исторические данные . Таблица исторических данных представляет последовательность точек данных. Данные передаются в двух направлениях:
- Newest First — в верхней строке отображается самый последний набор точек данных. Отсюда данные направляются вниз по таблице.
- Newest Last — в нижней строке отображается самый последний набор точек данных. Отсюда данные направляются вверх по таблице.
Исходящие данные
На листе Data Out (Исходящие данные) находятся данные, отправляемые к плате микроконтроллера. Эти данные могут представлять переменные, числа или текст программы управления. Распространенным применением листа Data Out (Исходящие данные) является сброс программы, установка значения переменной и многое другое. Новые данные отправляются только в том случае, если в выделенной таблице данных произошло изменение.
Запись данных

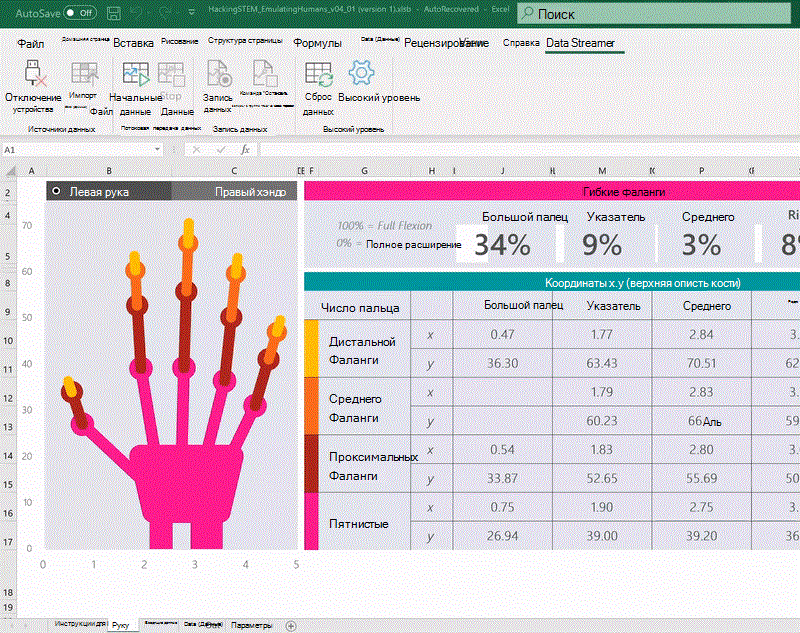

- Если нужно записать в режиме реального времени данные, поступающие с устройства, нажмите кнопку Record Data (Запись данных). Запись начнется немедленно.
- Если нужно ее прекратить, нажмите кнопку Stop Recording (Остановить запись). После этого вам будет предложено сохранить записанные данные в CSV-файл:
- Чтобы воспроизвести данные, отключитесь от устройства от источника > данных Отключить устройство, а затем выберите Импорт файла данных.
Дополнительные сведения
Вы всегда можете обратиться к эксперту в техническом сообществе Excel или получить поддержку в сообществах.
