Чтобы упростить чтение данных на диаграмме, на которой отображаются оси, можно отобразить горизонтальные и вертикальные линии сетки. Линии сетки выходят из любой горизонтальной и вертикальной осей в области построения диаграммы. На объемных диаграммах можно также отобразить линии сетки глубины. При отображении деления для основных и второстепенных единиц сетка выравнивается с основными и вспомогательными делениями на осях. Линии сетки нельзя отобразить для таких типов диаграмм, на которых не отображаются оси, таких как круговые диаграммы и кольцевые диаграммы.
1 горизонтальная линия сетки
2 Вертикальная линия сетки
3 Глубина сетки
Отображение линий сетки
Щелкните диаграмму, к которой вы хотите добавить линии сетки.

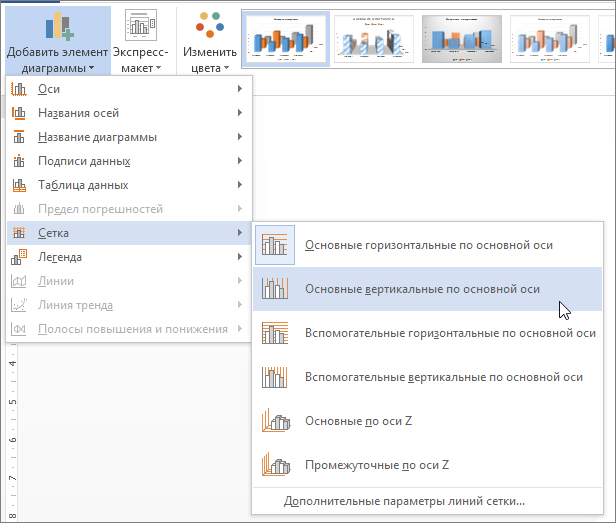

На вкладке Конструктор в группе Макеты диаграмм щелкните Добавить элемент диаграммы, наведите указатель мыши на Линии сетки и выберите нужный вариант. Чтобы просмотреть каждый из вариантов линий сетки, наведите на него указатель мыши.
Примечание
Доступные параметры зависят от типа диаграммы. Например, если выбрана объемная диаграмма, вы увидите параметры линии сетки по оси Z, а если у диаграммы есть вспомогательная горизонтальная ось, вы увидите параметры линий сетки для вспомогательных горизонтальной и вертикальной осей.
Скрытие линий сетки
- Щелкните диаграмму, из которой вы хотите скрыть линии сетки.
- На вкладке Конструктор в группе Макеты диаграмм щелкните Добавить элемент диаграммы, наведите указатель мыши на Линии сетки и выберите вариант. Чтобы просмотреть каждый из вариантов линий сетки, наведите на него указатель мыши.
Кроме того, можно выбрать горизонтальные и вертикальные линии сетки, которые вы хотите удалить, и нажать клавишу DELETE.
