Добавление соединительных линий между фигурами Visio

В приложении предусмотрена функция автосоединения, с помощью которой фигуры можно соединять прямо при добавлении, а также доступен инструмент "Соединительная линия" для соединения ранее добавленных фигур. Кроме того, вы можете изменять фигуры, которые отображаются на мини-панели инструментов, а также включать и отключать автосоединение.

Автоматическое соединение фигуры

Соединение фигур на странице

Соединение с фигурой на другой странице

Настройка внешнего вида соединительных линий с помощью тем

Использование других фигур соединительных линий

Изменение фигур на мини-панели инструментов "Автосоединение"

Включение и отключение автосоединения

Автоматическое соединение фигуры

Один из способов соединения фигур состоит в том, чтобы позволить Visio автоматически создавать соединители при добавлении фигур на страницу. Это особенно удобно при создании блок-схем.

1. Включите функцию автосоединения. Для этого на вкладке Вид в группе Визуальные подсказки установите флажок Автосоединение.

2. Перетащите фигуру из области Фигуры на страницу.

3. Наведите указатель мыши на исходную фигуру и удерживайте его, пока вокруг фигуры не появятся стрелки автосоединения.



4. Наведите указатель мыши на стрелку, указывающую в том направлении, в котором требуется добавить фигуру.



   Появится мини-панель инструментов с первыми четырьмя экспресс-фигурами, доступными в наборе элементов Экспресс-фигуры. Если навести указатель мыши на фигуру на этой панели инструментов, будет показано предварительное расположение новой фигуры на странице.

5. Выберите фигуру, которую вы хотите добавить.

6. Если вы хотите продолжить добавление фигур, наведите указатель мыши на стрелку автосоединения рядом с новой фигурой и повторите действия.



К началу страницы

Соединение фигур на странице

1. На вкладке "Главная" в группе "Инструменты" выберите соединителя или нажмите клавиши CTRL+3.
2. Выделите фигуру и перетащите соединительную линию на другую фигуру.
3. Когда все будет готово, выберите инструмент "Указатель", " на вкладке "Главная" в группе "Инструменты" или нажмите клавиши CTRL+1.

Отображение или скрытие анимации

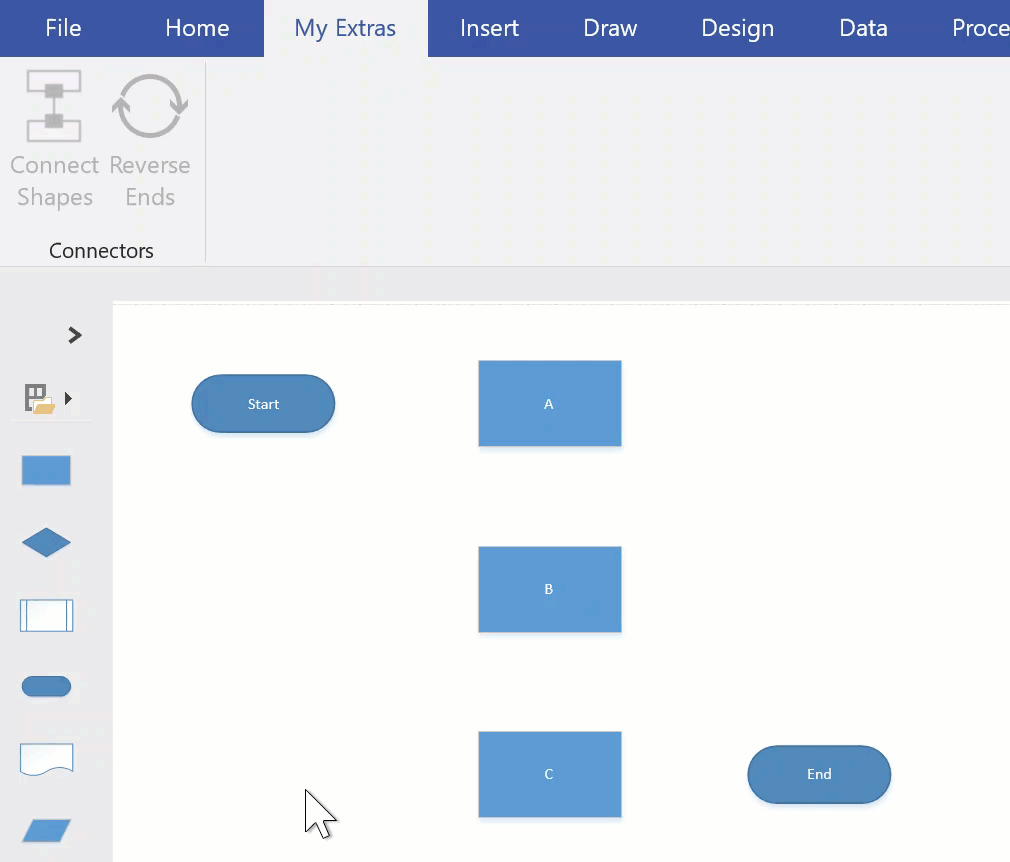

Кроме того, можно добавить на ленту команду Соединить фигуры, которая позволяет соединить несколько фигур в порядке их выбора.

К началу страницы

Соединение с фигурой на другой странице

Вы можете использовать соединительные линии только между фигурами на одной странице. Чтобы добавить соединение с фигурой на другой странице, используйте фигуру Ссылка на другую страницу (для создания гиперссылки с одной страницы на другую) или добавьте гиперссылку и действие по двойному щелчку для любой фигуры (чтобы обеспечить переход на другую страницу того же документа).

Использование ссылки на другую страницу

1. Откройте набор элементов "Фигуры простой блок-схемы " и перетащите фигуру "Ссылка на другую страницу " на текущую страницу.



2. В диалоговом окне "Ссылка на другую страницу " нажмите кнопку " ОК", чтобы добавить фигуру на текущую и на только что созданную страницу.

3. На новой странице продолжайте создавать свою схему.

4. Чтобы изменить внешний вид фигуры Ссылка на другую страницу, щелкните ее правой кнопкой мыши и выберите пункт Исходящая, Входящая, Круг или Стрелка.

Для перемещения между страницами дважды щелкните фигуру "Ссылка на другую страницу " на любой из страниц. Дополнительные сведения см. в статье Диалоговое окно "Ссылка на другую страницу".

Использование гиперссылки и двойного щелчка

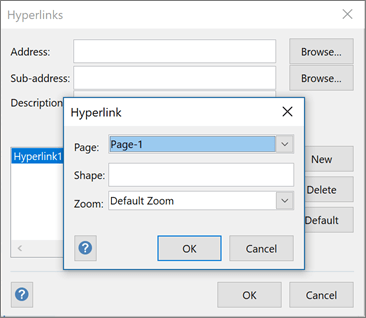

1. Щелкните фигуру правой кнопкой мыши и выберите "Гиперссылка" или выделите фигуру и нажмите клавиши CTRL+K*.

2. Нажмите кнопку "Обзор" рядом с полем "Субадрес", а затем выберите в раскрывающемся списке рядом с пунктом "Страница" нужную страницу.



   Примечание

   Для гиперссылки можно также задать имя фигуры на странице назначения. На вкладке "Разработчик" выберите "Имя фигуры" или используйте имя по умолчанию в поле "Имя" или измените его, а затем нажмите кнопку "ОК".

   Пользователям может потребоваться включить вкладку "Разработчик", прежде чем они будут следовать инструкциям по имени фигуры и ее поведению.

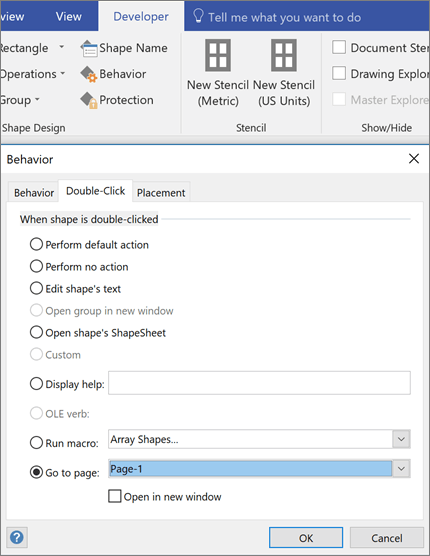

3. Чтобы настроить для фигуры действие по двойному щелчку, на вкладке "Разработчик " нажмите кнопку "Поведение".

4. Откройте вкладку "Двойной щелчок ", выберите параметр "Перейти к странице ", а затем выберите в раскрывающемся списке нужную страницу.



   Примечание

   Эту операцию следует выполнять только после изменения имен страниц, так как они не обновляются автоматически.

К началу страницы

Настройка внешнего вида соединительных линий с помощью тем

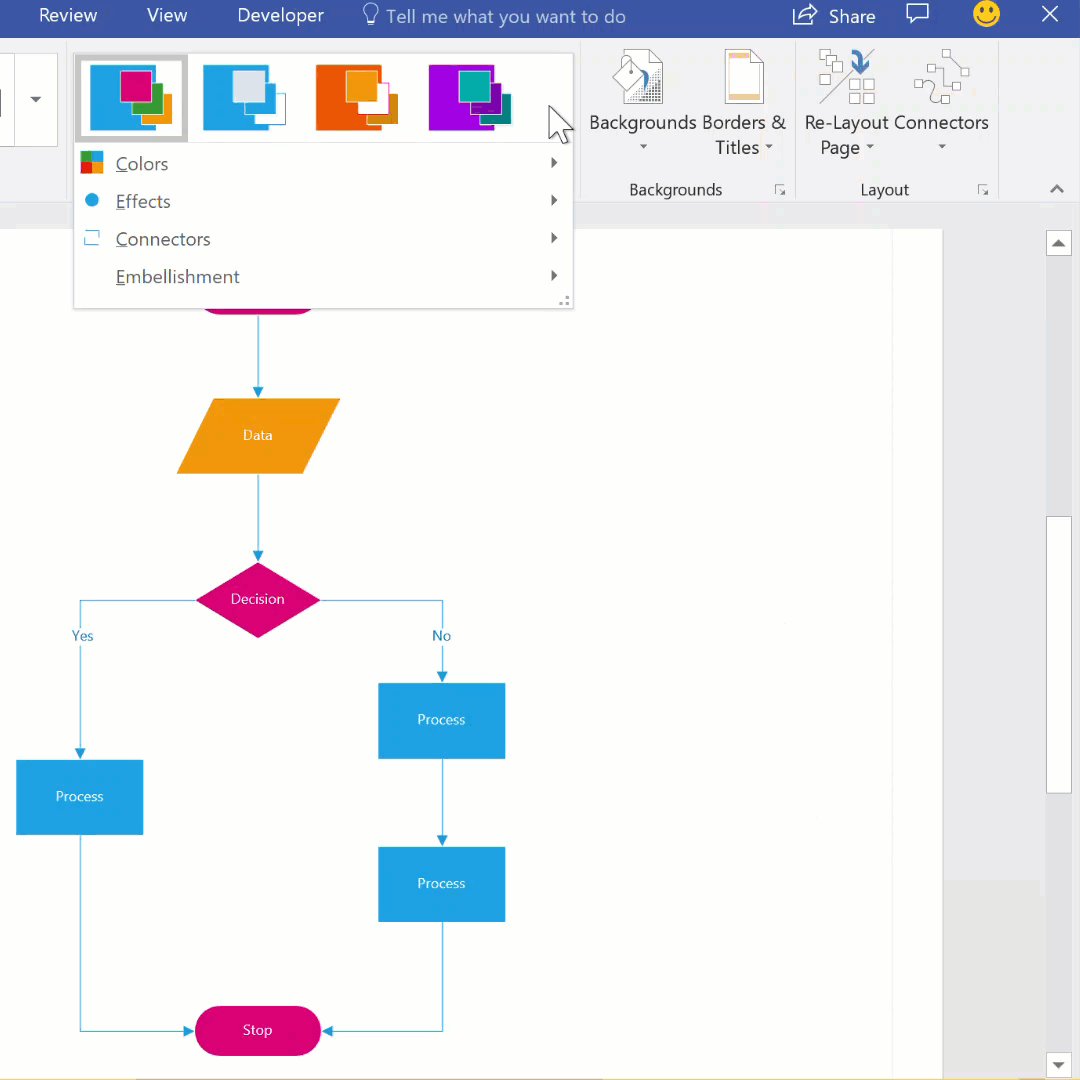

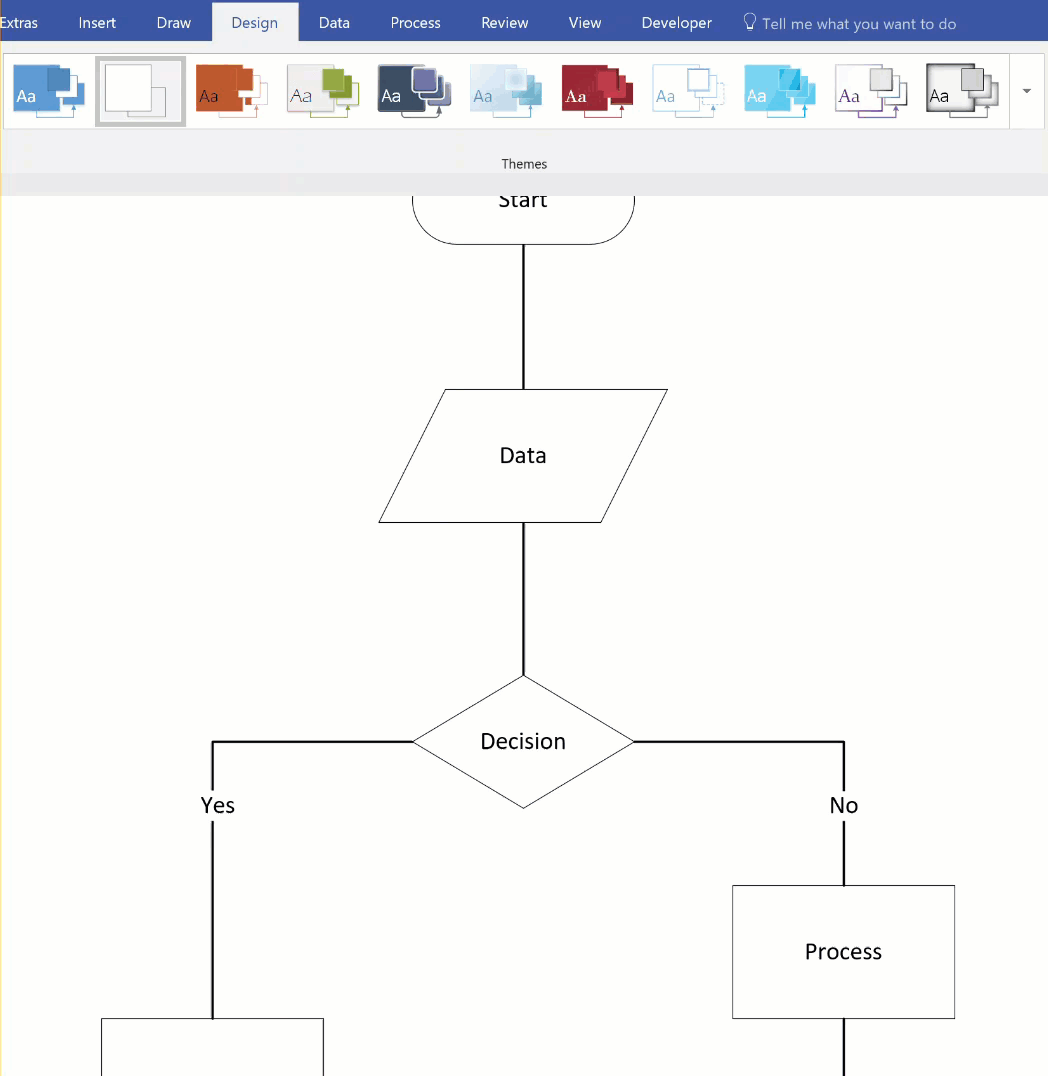

По умолчанию соединители выглядят как обычные линии, но с помощью тем к ним можно применить оформление, например наконечники стрелок. Встроенные темы можно найти в коллекции "Темы " на вкладке " Дизайн ". Сведения об изменении атрибутов соединительной линии, таких как стиль, цвет, толщина и т. д., см. в статье Изменение фигур соединительных линий.

Отображение или скрытие анимации

Использование других фигур соединительных линий

Любые фигуры соединителей, например те, что доступны в наборе элементов " Дополнительные фигуры>Visio Extras>Connectors", можно использовать для соединения фигур вместо стандартной динамической соединительной линии . Их можно перетащить на страницу или выбрать в инструментах Соединитель и Соединить фигуры. Кроме того, ими можно заменить уже имеющиеся соединители.

1. Откройте набор элементов с нужными фигурами.
2. Выберите на странице соединительные линии, которые вы хотите заменить.

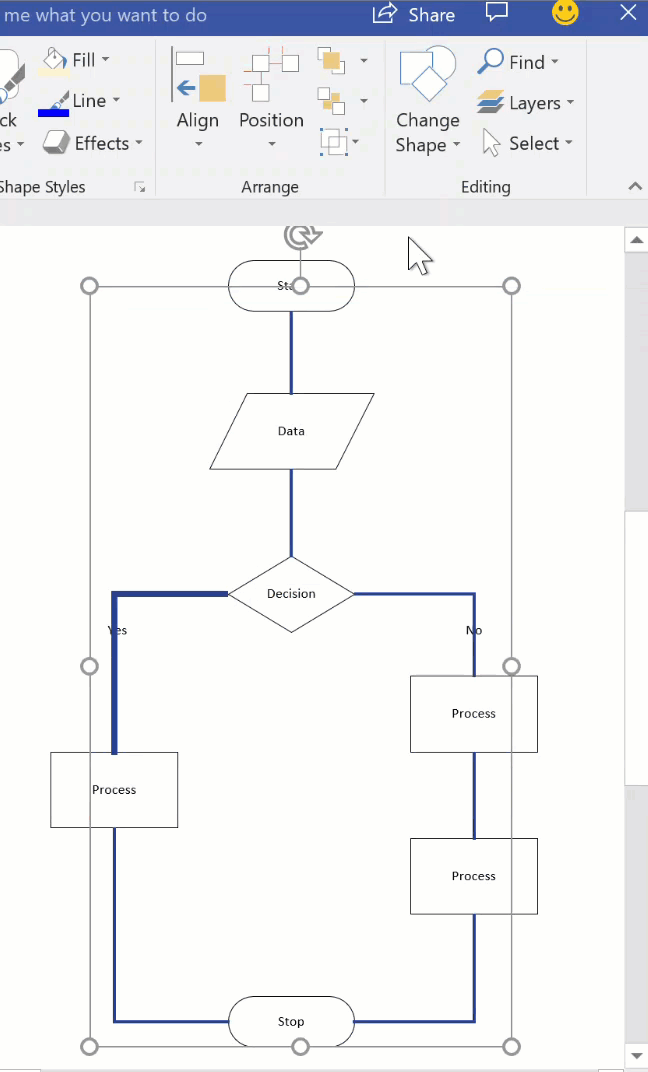

3. На вкладке " Главная " в группе "Редактирование " нажмите кнопку "Изменить фигуру", а затем выберите нужную фигуру соединительной линии.

Отображение или скрытие анимации

К началу страницы

Изменение фигур на мини-панели инструментов "Автосоединение"

Фигуры на мини-панели инструментов берутся из набора Экспресс-фигуры для схемы. На мини-панели инструментов отображается до четырех фигур. Вы можете настраивать фигуры, которые отображаются на мини-панели инструментов. В следующей процедуре в качестве примера используется Простая диаграмма.

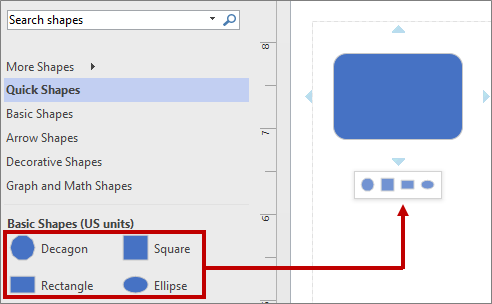

1. По умолчанию фигурами на мини-панели инструментов являются первые четыре фигуры из набора, который расположен сразу после набора Экспресс-фигуры. Например, ниже показаны первые 4 фигуры в наборе Простые фигуры.

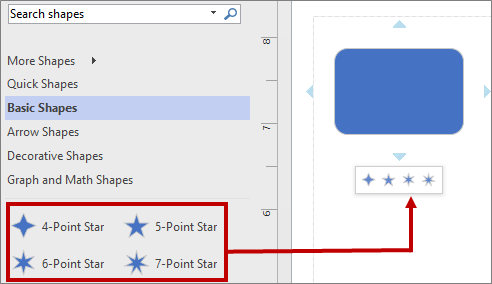

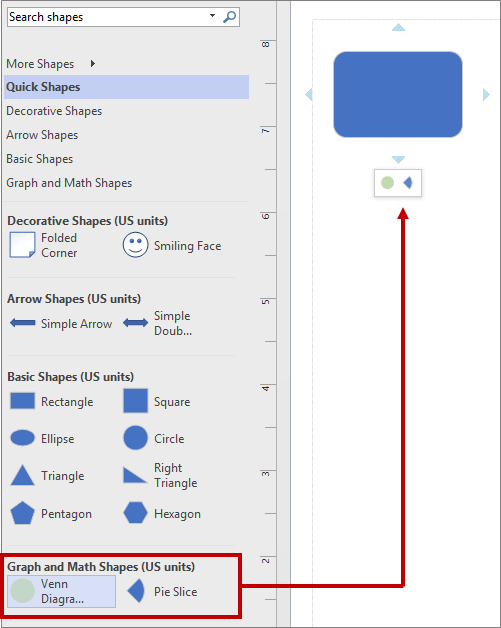

2. Чтобы отобразить другие фигуры на мини-панели инструментов для конкретного набора, вы можете перетащить их вверх списка набора. Например, вы можете перетащить фигуры Четырехконечная звезда, Пятиконечная звезда, Шестиконечная звезда и Семиконечная звезда вверх списка набора Простые фигуры.

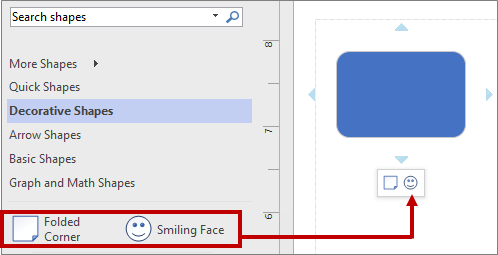

3. Кроме того, вы можете изменить порядок наборов, перетаскивая их в верхнюю или нижнюю часть области "Фигуры". Подмножество этих фигур отображается в наборе "Экспресс-фигуры" в том же порядке, что они располагаются в области "Фигуры". Например, если перетащить набор Декоративные фигуры так, чтобы она располагался сразу после набора Экспресс-фигуры на панели Фигуры, порядок фигур в наборе Экспресс-фигуры изменится.



   Примечание

   Когда вы закрываете и повторно открываете схему, в области "Фигуры" автоматически восстанавливается порядок по умолчанию, что отражается на расположении фигур в наборе "Экспресс-фигуры".

4. Чтобы использовать другой набор для мини-панели инструментов в качестве исходного, в наборе Экспресс-фигуры выберите фигуру из подмножества фигур необходимого набора. Например, выберите Диаграмма Венна в наборе График и математические фигуры.



К началу страницы

Включение и отключение автосоединения

Автосоединение — это параметр на уровне файла. Если вы включите этот параметр, он остается включенным для текущего файла, но если вы работаете с другим файлом, вам потребуется снова его включить. Для определенных шаблонов параметр включен по умолчанию.

Включение и отключение автосоединения для активной схемы

• На вкладке Вид в группе Визуальные подсказки установите или снимите флажок Автосоединение.

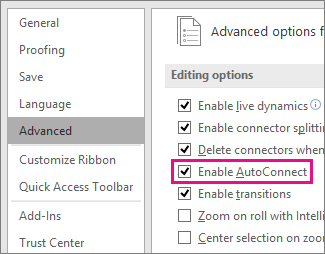

Если параметр автосоединения затенен, вы можете исправить это, перейдя в параметры файла>Дополнительныепараметры> и выбрав Включить автосоединение:

Активация и деактивация автосоединения

1. Откройте вкладку "Файл " и выберите "Параметры".

2. В параметрах Visio выберите "Дополнительно".

3. Чтобы включить автосоединение, в разделе Параметры правки установите флажок Разрешить автосоединение. Или снимите этот флажок, чтобы деактивировать автосоединение.



4. Нажмите кнопку ОК.

К началу страницы

С помощью автосоединения можно соединять фигуры при их добавлении на холст:

Вы также можете использовать точки соединения:

Соединение фигур с помощью точек соединения

Точки соединения приклеивают фигуры друг к другу с сохранением соединения при вращении или перемещении фигур.

• Стандартные точки соединения становятся видимыми при наведении указателя на фигуру.
• Вы можете указать настраиваемую точку соединения на любом краю фигуры, просто наведя указатель мыши.

Создание настраиваемой точки соединения

Перед началом работы на холсте должны быть две фигуры для соединения.

1. Наведите указатель мыши на край первой фигуры, где нужно добавить точку соединения.

2. Появится зеленый кружок (под указателем в виде перекрестия), указывающий, что точка соединения готова к выбору. Выберите и удерживайте указатель, а затем перетащите указатель ко второй фигуре.


3. Наведите указатель на край второй фигуры; Под перекрестием появляется зеленый кружок, указывающий на возможность подключения. Отпустите кнопку мыши, чтобы создать статическое соединение в этой точке фигуры.


   ИЛИ: Наведите указатель внутрь второй фигуры. Когда вокруг фигуры возникнет зеленая рамка, появится подсказка (Приклеивание к фигуре). Отпустите кнопку мыши, чтобы создать динамическое соединение с этой фигурой.


Использование стандартных точек соединения

На холсте уже должны быть две фигуры для соединения.

1. Наведите указатель мыши на стандартную точку соединения на краю первой фигуры. Когда указатель превратится в перекрестие, нажмите и удерживайте палец, чтобы выбрать эту точку соединения.

2. Перетащите мышь ко второй фигуре. Наведите на точку соединения на краю фигуры.
3. Когда под указателем отобразится зеленый кружок (в виде перекрестия), появится подсказка (Приклеивание к точке соединения). Отпустите кнопку мыши, чтобы создать статическое соединение.


Соединение фигур с помощью автосоединения

Автосоединение содержит два инструмента на выбор:

• Треугольник создает новую фигуру и присоединяется к ней.
• Кружок помогает соединиться с фигурой, которая уже находится на холсте.

Создание новой фигуры и соединение с ней

1. Наведите указатель мыши на фигуру, которую требуется соединить с другой фигурой.
   Появятся четыре серых треугольника/кружка на краях фигуры.

2. Наведите курсор на треугольник в том направлении, в котором требуется добавить новую фигуру.
3. В появившейся мини-панели инструментов выберите фигуру для вставки.

   Новая фигура будет добавлена на схему и автоматически соединена с исходной фигурой.

Соединение с фигурой, которая уже находится на холсте

1. Наведите указатель мыши на фигуру, которую требуется соединить с другой фигурой.
   Появятся четыре серых треугольника/кружка на краях фигуры.

2. Наведите курсор на кружок, ближайший к фигуре, с которой нужно соединиться.
3. Выберите кружок и перетащите курсор к фигуре, с которой нужно соединиться.

4. Наведите курсор на край целевой фигуры, пока не появится зеленый кружок. Отпустите кнопку мыши, чтобы приклеить соединитель к этой точке фигуры. ИЛИ
   Наведите указатель внутрь целевой фигуры, пока не появится подсказка Приклеивание к фигуре.  Отпустите кнопку мыши, чтобы приклеить соединитель к этой фигуре.
   Между двумя фигурами отображается соединитель.

Изменение стиля соединителя

Возможные стили соединителя: ломаный, прямой или скругленный. По умолчанию используется ломаный стиль.

1. Выделите соединитель или соединители, которые нужно изменить.
2. Откройте вкладу Фигура на ленте и выберите Стиль соединителя.
3. В раскрывающемся меню выберите нужный вариант.

Изменение внешнего вида соединительных линий и стрелок

Вы можете изменить цвет контура, тип стрелки, а также толщину и стиль соединительной линии:

1. Выделите соединитель или соединители, которые нужно изменить.

2. Откройте вкладу Фигура на ленте и выберите Контур фигуры.

3. Выберите цвет из галереи или измените стиль соединителя, используя следующие параметры:

   Параметр	Описание
   Толщина	Измените толщину соединительной линии.
   Штрих	Измените стиль линии: сплошная, пунктирная, с точками или сочетание.
   Стрелки	Наконечниками стрелок могут быть точки, стрелки или они могут отсутствовать. Они могут быть с заливкой или без, с одной или обеих сторон соединителя.

Два типа соединений

• Приклеивание "точка-точка" или статическое приклеивание фиксируется в определенной точке фигуры.
• Приклеивание "фигура-фигура" или динамическое приклеивание соединяет фигуры с использованием наиболее удобной точки.

Между двумя фигурами могут быть как соединения точка-точка, так и динамические соединения. Например, на схеме с компьютерами и маршрутизаторами точка соединения на маршрутизаторе не должна меняться, поэтому используется статическое склеивание, но точка подключения к компьютеру не так важна и для нее можно выбрать динамическое соединение.

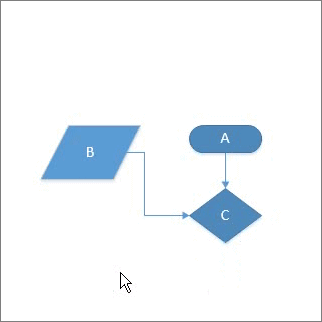

На следующей схеме фигура A статически приклеена к фигуре C, и при перемещении фигуры C соединитель, выходящий из фигуры A, остается приклеенным к той же точке. Фигура B, в свою очередь, динамически приклеивается к фигуре C, а соединитель из фигуры C прикрепляется к ближайшей точке соединения.

Отображение или скрытие анимации
