Vytvorenie diagramu stromovej analýzy chýb

Vzťahuje sa na
Visio Plan 1 Visio Professional 2024 Visio Standard 2024 Visio Professional 2021 Visio Standard 2021 Visio Professional 2019 Visio Standard 2019 Visio Professional 2016 Visio Standard 2016

Diagramy stromovej analýzy chýb vo Visiu sa bežne používajú na znázornenie udalostí, ktoré môžu viesť k zlyhaniu, aby bolo možné predísť zlyhaniu. Diagramy stromovej analýzy chýb sa bežne používajú v procesoch Six Sigma, najmä vo fáze analýzy procesu vylepšení podniku Six Sigma.

Začnete definovaním najvyššej udalosti (alebo zlyhania). Potom môžete použiť tvary udalostí a brán na ilustráciu procesu zhora nadol, ktorý môže viesť k zlyhaniu. Po dokončení diagramu ho môžete použiť na identifikáciu spôsobov odstránenia príčin zlyhania a na navrhnutie nápravných opatrení na predchádzanie takýmto zlyhaniam.

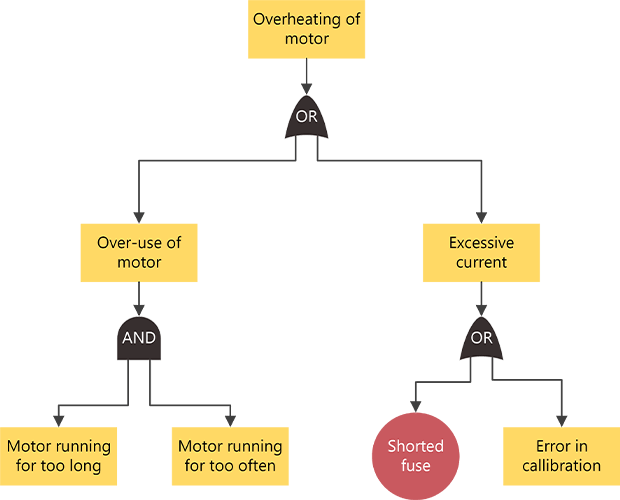

Príklad diagramu analýzy chýb a stromov.

Vytvorenie diagramu stromovej analýzy chýb

  1. Spustite Visio a kliknite na položkuVytvoriťdiagram> stromovej analýzy chýb podniku>.

  2. Z tvarov stromovej analýzy chýb presuňte tvar Udalosti do hornej časti stránky kresby.

  3. Presuňte tvar brány, napríklad bránu Exclusive OR, na stránku kresby priamo pod prvý tvar udalosti.

  4. Pokračujte v presúvaní ďalších tvarov udalosti a brány na stránku a umiestnite ich v poradí zhora nadol, aby ste identifikovali možné príčiny zlyhania reprezentované tvarom udalosti najvyššej úrovne.

  5. Spojte tvary.

    1. Presuňte tvar zo vzorkovnice na stránku kresby a umiestnite ho v blízkosti iného tvaru.
      Tvar umiestnený blízko iného tvaru
    2. Držte stlačené tlačidlo myši a premiestnite ukazovateľ myši na jeden z modrých trojuholníkov. Farba trojuholníka sa zmení na tmavomodrú.
      Ak sa ukazovateľ nachádza na jednom z modrých trojuholníkov, trojuholník sa zmení na tmavomodrý.
    3. Uvoľnite tlačidlo myši. Tvar sa umiestni na stránku kresby a spojnica sa pridá a prilepí na oba tvary.
      Tvar sa umiestni na stránku kresby a spojnica sa pridá a prilepí na oba tvary.
  6. Ak chcete do tvaru pridať text, vyberte ho a potom zadajte text. Po dokončení zadávania kliknite mimo bloku textu.

    Poznámka

    1. Ak chcete upraviť text, dvakrát kliknite na tvar, umiestnite kurzor na miesto, kde chcete zmeniť text, a potom zadajte text.
    2. Ak chcete vytvoriť hypertextové prepojenie na podporné alebo vysvetľujúce dokumenty, vyberte tvar a potom v ponuke Vložiť kliknite na položku Hypertextové prepojenia.
    3. Ak chcete zarovnať viaceré tvary zvislo alebo vodorovne, vyberte tvary, ktoré chcete zarovnať, a potom na karte Domov na karte >Usporiadať kliknite na položku Zarovnať.
    4. Ak chcete v pravidelných intervaloch distribuovať tri alebo viac tvarov, vyberte tvary a potom na karte Domov kliknite na položku Pozícia a vyberte možnosť Rozmiestniť.
