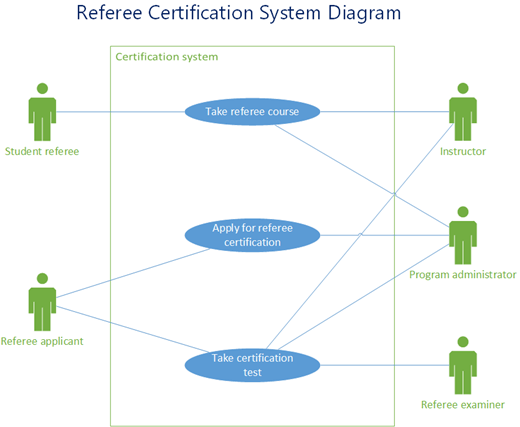

Vo Visiu môžete vytvoriť diagram prípadov použitia UML na zhrnutie interakcie používateľov (alebo účastníkov) so systémom, ako je napríklad softvérová aplikácia. Aktérom môže byť osoba, organizácia alebo iný systém.
Diagramy prípadov použitia zobrazujú očakávané správanie systému. Nezobrazujú poradie, v ktorom sa vykonávajú kroky. (Na zobrazenie interakcie objektov v priebehu času použite sekvenčný diagram.)
Definovanie ohraničenia systému určuje, čo sa považuje za externé alebo interné pre systém.
Účastník predstavuje úlohu, ktorú hrá externý objekt. Jeden objekt môže zohrávať niekoľko rolí, a preto ho reprezentujú viacerí aktéri.
Združenie znázorňuje účasť účastníka v prípade použitia.
Prípad použitia je množina udalostí, ktoré sa vyskytujú, keď účastník používa systém na dokončenie procesu. Za normálnych okolností je prípad použitia relatívne veľký proces, nie jednotlivý krok alebo transakcia.
Vytvorenie nového diagramu prípadu použitia
- Na karte Súbor ukážte na položku Nové.
- do vyhľadávacieho poľa zadajte
UML use casetext . - Vo výsledkoch hľadania vyberte položku PRÍPAD použitia UML.
- V dialógovom okne vyberte prázdnu šablónu alebo jeden z troch úvodných diagramov. (Po výbere sa na pravej strane zobrazí popis každého z nich.) Potom vyberte buď metrické jednotky , alebo americké jednotky.
- Vyberte položku Vytvoriť.
- Diagram sa otvorí. Vedľa diagramu by sa malo zobraziť okno Tvary. Vzorkovnica UML Use Case je otvorená v okne Tvary .
(Ak sa okno Tvary nezobrazuje, prejdite na položku Zobraziť>Pracovné tably a skontrolujte, či sú vybraté tvary . Ak sa stále nezobrazuje, kliknite na tlačidlo Rozbaliť okno Tvary na ľavej strane.)
Pridanie podsystému do diagramu prípadu použitia
- Presuňte tvar Podsystém na stránku kresby. Podsystém môže predstavovať celý systém alebo hlavnú súčasť.
- Dvakrát kliknite na tvar Podsystém a potom zadajte nový názov pre tvar alebo stlačením klávesu Delete odstráňte existujúci názov. Kliknite mimo tvaru na stránke kresby.
- Ak chcete zmeniť veľkosť podsystému, vyberte tvar a potom presuňte rukoväť na výber.
Pridanie tvarov a spojníc do diagramu
Presuňte tvary Prípad použitia
Zo vzorkovnice UML Use Case ich umiestnite do ohraničenia podsystému a potom presuňte tvary
do vonkajšej časti ohraničenia podsystému.Tvary spojníc môžete použiť na označenie vzťahov medzi tvarmi v diagrame. K dispozícii je päť konektorov:
Konektor Popis Združenia
Zobrazuje vzťah účastníka k prípadu použitia. Závislosť
Označuje, že jeden prípad použitia je závislý od druhého. Zovšeobecnenie
Označuje, že prípad použitia je špecifickým spôsobom, ako dosiahnuť ciele všeobecného prípadu použitia. Zahŕňajú
Zobrazuje, ako je prípad použitia rozdelený na menšie kroky. Rozšíriť
Zobrazuje, že jeden prípad použitia pridáva funkcie do druhého. Príklad: Označenie vzťahu medzi aktérom a prípadom použitia
- V diagrame prípadu použitia presuňte tvar spojnice Priradenie na stránku kresby.
- Prilepte jeden koncový bod tvaru Priradenie k bodu pripojenia na tvare účastníka . Prilepte druhý koncový bod k bodu pripojenia na tvare Use Case .
Pozrite tiež
Ďalšie informácie o diagramoch prípadov použitia (a postupoch používania microsoft Visual Studia na vytváranie prípadových diagramov) nájdete v téme Diagramy prípadov použitia UML: Pokyny.
