Pridanie spojníc medzi tvarmi Visia

Automatické pripojenie môžete použiť na prepojenie tvarov pri ich pridávaní a existujúce tvary môžete prepojiť pomocou nástroja Spojnica. Môžete tiež zmeniť tvary, ktoré sa zobrazujú na miniatúrnom paneli s nástrojmi, a zapnúť alebo vypnúť automatické pripojenie.

Automatické pripojenie tvaru

Prepojenie tvarov, ktoré sa už nachádzajú na strane

Pripojenie k tvaru na inej strane

Zmena vzhľadu spojnice pomocou motívov

Použitie alternatívnych tvarov spojníc

Zmena tvarov na miniatúrnom paneli s nástrojmi automatického pripojenia

Zapnutie alebo vypnutie funkcie automatického pripojenia

Automatické pripojenie tvaru

Jedným zo spôsobov na prepojenie tvarov je nechať Visio pripojiť tvar automaticky po pridaní tvaru na stranu. Toto riešenie je mimoriadne výhodné pri tvorbe vývojového diagramu.

1. Presvedčte sa, že funkcia automatického pripojenia je aktívna. Na karte Zobraziť v skupine Vizuálne pomôcky skontrolujte, či je vybratá položka Automatické pripojenie.

2. Presuňte tvar z tably Tvary na stranu.

3. Podržte ukazovateľ na tvare, až kým sa okolo neho nezobrazia šípky automatického pripojenia.



4. Podržte ukazovateľ na šípke v smere, v ktorom chcete pridať tvar.



   Zobrazí sa miniatúrny panel s nástrojmi, ktorý obsahuje prvé štyri tvary na rýchle priradenie, ktoré sa aktuálne nachádzajú vo vzorkovnici Tvary na rýchle priradenie. Keď ukážete na tvar na paneli s nástrojmi, Visio zobrazí ukážku daného tvaru na strane.

5. Vyberte tvar, ktorý chcete pridať.

6. Ak chcete pokračovať, ukázaním na šípku automatického pripojenia na novopridanom tvare pridajte ďalší tvar, ktorý sa pripojí automaticky.



Na začiatok stránky

Prepojenie tvarov, ktoré sa už nachádzajú na strane

1. Na karte Domov v skupine Nástroje vyberte Spojnica alebo stlačte klávesy Ctrl + 3.
2. Vyberte tvar a presuňte spojnicu na iný tvar.
3. Po dokončení vyberte položku Nástroj ukazovateľa a na karte Domov v skupine Nástroje alebo stlačte klávesy Ctrl+1.

Zobrazenie alebo skrytie animácie

Prípadne môžete pridať príkaz Spojiť tvary na pás s nástrojmi a použiť ho na spojenie viacerých tvarov v poradí, v ktorom boli vybraté.

Na začiatok stránky

Pripojenie k tvaru na inej strane

Spojnice môžete použiť len medzi tvarmi na tej istej strane. Ak chcete vytvoriť prepojenie s tvarom na inej strane, použite tvar s odkazom mimo stranu, ktorým vytvoríte hypertextové prepojenie z jednej strany na druhú, alebo pridajte hypertextové prepojenie a akciu dvojitého kliknutia na akýkoľvek tvar, aby bolo možné navigovať na inú stranu v tom istom dokumente.

Použitie odkazu mimo strany

1. Otvorte vzorkovnicu tvarov základného vývojového diagramu a potom presuňte tvar s odkazom mimo stranu na aktuálnu stranu.



2. V dialógovom okne Odkaz mimo stranu pridajte tvar na aktuálnu stranu a na novovytvorenú stranu kliknutím na položku OK .

3. Na novej strane môžete pokračovať vo vytváraní diagramu.

4. Ak chcete zmeniť vzhľad tvaru s odkazom mimo strany, kliknite pravým tlačidlom myši na tvar a potom vyberte položku Odchádzajúce, Prichádzajúce, Kruh alebo Šípka.

Ak sa chcete presúvať medzi stranami, dvakrát kliknite na tvar Odkaz mimo strany na ľubovoľnej zo strán. Ďalšie informácie nájdete v téme Dialógové okno Odkaz mimo strany.

Použitie hypertextového prepojenia a dvojitého kliknutia

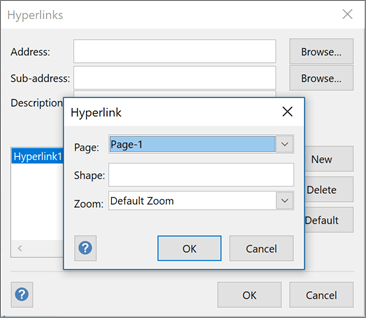

1. Kliknite pravým tlačidlom myši na tvar a vyberte položku Hypertextové prepojenie alebo vyberte tvar a stlačte kombináciu klávesov Ctrl+K*.

2. Vyberte položku Prehľadávať vedľa poľa Podadresa a potom vyberte rozbaľovací zoznam vedľa položky Strana a vyberte požadovanú stranu.



   Poznámka

   Pre hypertextové prepojenie možno zadať aj názov tvaru na cieľovej strane. Vyberte kartu Vývojár a potom položku Názov tvaru alebo použite predvolený názov v poli Názov , alebo ho upravte a potom vyberte tlačidlo OK.

   Používatelia budú musieť pred vykonaním pokynov na zadanie názvu tvaru a správania povoliť kartu Vývojár.

3. Ak chcete nastaviť akciu dvojitého kliknutia pre tvar, vyberte kartu Vývojár a potom vyberte položku Správanie.

4. Vyberte kartu Dvojité kliknutie , vyberte možnosť Prejsť na stranu a potom výberom rozbaľovacieho zoznamu vyberte požadovanú stranu.



   Poznámka

   Tento krok vykonajte až po úprave názvov strán, pretože sa tu neaktualizujú automaticky.

Na začiatok stránky

Zmena vzhľadu spojnice pomocou motívov

Hoci predvolený vzhľad spojníc môžu byť jednoduché čiary, môžu byť navrhnuté na fungovanie s motívmi pridávajúcimi dekorácie, ako sú napríklad šípky. Vstavané motívy môžete použiť z galérie Motívy , ktorá sa nachádza na karte Návrh . Ak chcete zmeniť atribúty spojnice, ako je napríklad štýl, farba, hrúbka atď., pozrite si časť Úprava tvarov spojnice.

Zobrazenie alebo skrytie animácie

Použitie alternatívnych tvarov spojníc

Namiesto použitia predvoleného tvaru Dynamická spojnica možno na vzájomné prepojenie tvarov použiť ľubovoľné tvary spojnice, ako napríklad tie, ktoré sú k dispozícii vo vzorkovnici Ďalšie tvary>Visio Extras Konektory>. Tieto tvary spojníc možno presunúť myšou na stranu, vybrať na použitie pomocou nástrojov Spojnica a Spojiť tvary alebo nimi jednoducho nahradiť existujúce spojnice.

1. Otvorte vzorkovnicu obsahujúcu alternatívne tvary spojníc.
2. Vyberte na strane existujúce spojnice, ktoré sa majú nahradiť.
3. Na karte Domov v skupine Úpravy vyberte položku Zmeniť tvar a potom vyberte požadovaný tvar spojnice.

Zobrazenie alebo skrytie animácie

Na začiatok stránky

Zmena tvarov na miniatúrnom paneli s nástrojmi automatického pripojenia

Tvary na miniatúrnom paneli s nástrojmi pochádzajú zo vzorkovnice diagramu Rýchle tvary. Miniatúrny panel s nástrojmi dokáže zobraziť až štyri tvary. Tvary, ktoré sa zobrazujú na miniatúrnom paneli s nástrojmi, si môžete prispôsobiť. Nasledujúci postup používa ako príklad Základný diagram.

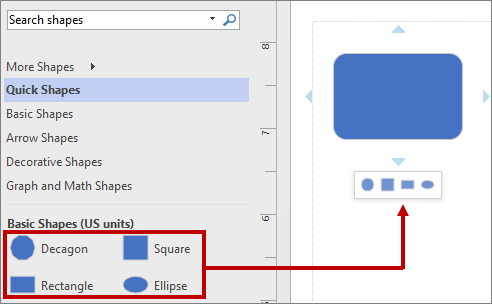

1. Predvolene sú na miniatúrnom paneli s nástrojmi prvé štyri tvary zo vzorkovnice, ktorá nasleduje priamo za vzorkovnicou Rýchle tvary. Ide napríklad o prvé štyri tvary zo vzorkovnice Základy.

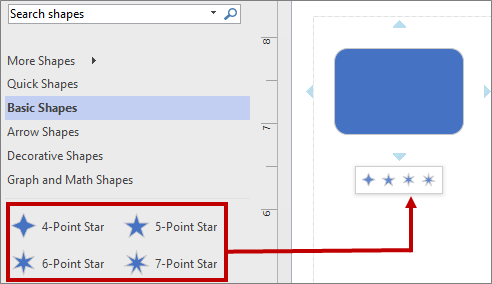

2. Ak chcete na miniatúrnom paneli s nástrojmi zobraziť iné tvary z určitej vzorkovnice, môžete zmeniť poradie tvarov tak, že ich presuniete do hornej časti vzorkovnice. Do hornej časti vzorkovnice Základy môžete napríklad presunúť tvary 4-cípa hviezda, 5-cípa hviezda, 6-cípa hviezda a 7-cípa hviezda.

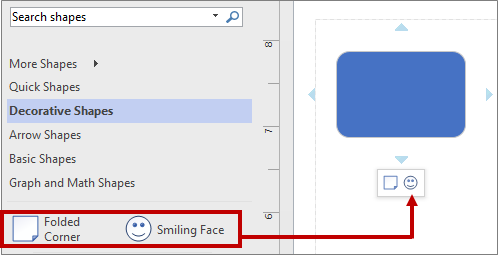

3. Poradie vzorkovníc môžete tiež zmeniť presunutím vzorkovníc myšou vyššie alebo nižšie na table Tvary. Časť týchto tvarov sa zobrazí vo vzorkovnici Rýchle tvary v rovnakom poradí ako na table Tvary. Ak napríklad presuniete vzorkovnicu Dekoratívne tvary bezprostredne za vzorkovnicu Rýchle tvary v rámci tably Tvary, zmení sa poradie vo vzorkovnici Rýchle tvary.



   Poznámka

   Keď zatvoríte a znovu otvoríte diagram, obnoví sa predvolené poradie vzorkovníc na table Tvary a zmena sa odrazí aj vo vzorkovnici Rýchle tvary.

4. Ak chcete ako základ pre miniatúrny panel s nástrojmi používať inú vzorkovnicu, vo vzorkovnici Rýchle tvary vyberte tvar v podmnožine týchto tvarov vzorkovnice. Vyberte napríklad možnosť Vennov diagram vo vzorkovnici Grafické a matematické tvary.



Na začiatok stránky

Zapnutie alebo vypnutie funkcie automatického pripojenia

Automatické pripojenie je možnosť na úrovni súboru. Ak túto možnosť zapnete, ostane zapnutá pre aktuálny súbor, ale keď budete pracovať na inom súbore, budete ju musieť zapnúť znova. V prípade niektorých šablón je možnosť predvolene zapnutá.

Zapnutie alebo vypnutie funkcie automatického pripojenia v aktívnom diagrame

• Na karte Zobraziť v skupine Vizuálne pomôcky začiarknite alebo zrušte začiarknutie políčka Automatické pripojenie.



Ak je možnosť automatického pripojenia sivá, môžete to vyriešiť tak, že prejdete napoložku Rozšírené možnosti>súboru> a vyberiete položku Povoliť automatické pripojenie:

Aktivácia alebo deaktivácia automatického pripojenia

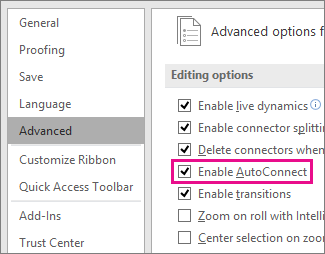

1. Vyberte kartu Súbor a potom položku Možnosti.

2. V možnostiach Visia vyberte položku Rozšírené.

3. Ak chcete funkciu automatického pripojenia aktivovať, v časti Možnosti úprav začiarknite políčko Povoliť automatické pripojenie. Ak chcete funkciu Automatické pripojenie deaktivovať, zrušte začiarknutie tohto políčka.



4. Vyberte tlačidlo OK.

Na začiatok stránky

Ak chcete spojiť tvary, pri ich pridávaní na kresliace plátno môžete použiť funkciu Automatické pripojenie:

Môžete použiť aj body pripojenia:

Spájanie tvarov pomocou bodov pripojenia

Body pripojenia zlepia tvary dokopy a tie zostanú spojené aj pri presunutí alebo otočení niektorého tvaru.

• Predvolené body pripojenia sa zobrazia, keď presuniete ukazovateľ myši na tvar.
• Môžete zadať vlastný bod pripojenia na ľubovoľnom okraji tvaru jednoduchým ukázaním myšou.

Vytvorenie vlastného bodu pripojenia

Pred začatím je potrebné, aby sa oba tvary, ktoré pripájate, už nachádzali na plátne.

1. Podržte ukazovateľ myši nad okrajom prvého tvaru, kam chcete pridať bod pripojenia.

2. Zobrazí sa zelený kruh (pod ukazovateľom, ktorý sa zobrazí ako krížik), čo znamená, že bod pripojenia je pripravený na vybratie. Vyberte a podržte ho, potom posuňte ukazovateľ myši smerom k druhému tvaru.


3. Ukážte na okraj druhého tvaru; Pod krížikom sa zobrazí zelený kruh, ktorý signalizuje, že je možné vytvoriť pripojenie. Uvoľnite tlačidlo myši a vytvorte statické pripojenie k danému bodu na tvare.


   ALEBO: Ukážte na vnútro druhého tvaru. Keď tvar obkolesí zelené orámovanie, zobrazí sa popis (Prilepiť na tvar). Uvoľnite tlačidlo myši a vytvorte dynamické pripojenie k danému tvaru.


Používanie predvolených bodov pripojenia

Je potrebné, aby sa oba tvary, ktoré pripájate, už nachádzali na plátne.

1. Podržte ukazovateľ myši nad predvoleným bodom pripojenia na okraji prvého tvaru. Keď sa ukazovateľ zobrazí ako krížik, vyberte a podržte tento bod pripojenia.

2. Potiahnite myšou smerom k druhému tvaru. Ukážete na bod pripojenia na okraji tvaru.
3. Keď sa zobrazí zelený kruh pod ukazovateľom, ktorý sa zobrazí ako krížik, zobrazí sa popis (Prilepiť k bodu pripojenia). Uvoľnite tlačidlo myši a vytvorte statické pripojenie.


Prepojenie tvarov pomocou funkcie automatického pripojenia

Automatické pripojenie ponúka na výber dva nástroje:

• Trojuholník nakreslí nový tvar a pripojí sa k nemu.
• Pomocou kruhu sa môžete pripojiť k tvaru, ktorý je už na plátne.

Nakreslenie nového tvaru a pripojenie sa k nemu

1. Podržte ukazovateľ myši nad tvarom, z ktorého sa má vytvoriť prepojenie.
   Na okraji tvaru sa zobrazujú štyri sivé trojuholníkové/kruhové nástroje.

2. Ukážte na trojuholník v smere, v ktorom chcete pridať nový tvar.
3. Na zobrazenom miniatúrnom paneli s nástrojmi vyberte tvar, ktorý chcete vložiť.

   Nový tvar sa pridá do diagramu a automaticky sa pripojí k pôvodnému tvaru.

Pripojenie k tvaru, ktorý sa už nachádza na plátne

1. Podržte ukazovateľ myši nad tvarom, z ktorého sa má vytvoriť prepojenie.
   Na okraji tvaru sa zobrazujú štyri sivé trojuholníkové/kruhové nástroje.

2. Ukážte na kruhový nástroj najbližší k tvaru, ku ktorému sa chcete pripojiť.
3. Vyberte kruhový nástroj a potiahnite ho smerom k tvaru, ku ktorému sa chcete pripojiť.

4. Ukážte na okraj cieľového tvaru a počkajte, kým sa zobrazí zelený kruh. Uvoľnite tlačidlo myši a prilepte spojnicu k danému bodu na tvare. ALEBO
   Ukážte na vnútro cieľového tvaru a počkajte, kým sa zobrazí popis s textom Prilepiť na tvar.  Uvoľnite tlačidlo myši a prilepte spojnicu k danému tvaru.
   Medzi dvoma tvarmi sa nakreslí spojnica.

Zmena štýlu spojnice

Štýl spojnice môže byť pravouhlý, priamy alebo zaoblený. Predvolený štýl je pravý uhol.

1. Vyberte spojnicu alebo spojnice, ktoré chcete zmeniť.
2. Vyberte kartu Tvar na páse s nástrojmi a potom vyberte položku Štýl spojnice.
3. V rozbaľovacej ponuke vyberte požadovanú možnosť.

Zmena vzhľadu čiar a šípok spojníc

Môžete zmeniť farbu obrysu, typ šípky, hrúbku a štýl čiary spojnice:

1. Vyberte spojnicu alebo spojnice, ktoré chcete zmeniť.

2. Vyberte kartu Tvar na páse s nástrojmi a potom vyberte položku Obrys tvaru.

3. Vyberte farbu z galérie alebo zmeňte štýl spojnice pomocou týchto možností:

   Možnosť	Popis
   Hmotnosť	Upravte hrúbku čiary spojnice.
   Pomlčka	Zmeňte štýl čiary: plná, prerušovaná, bodkovaná alebo kombinácia.
   Šípky	Šípky môžu byť bodky, šípky, alebo žiadne. Môžu byť vyplnené alebo nevyplnené a môžu byť na oboch koncoch spojnice.

Dva typy pripojení

• Prilepenie s nemennými bodmi pripojenia alebo statické prilepenie sa prilepí na konkrétny bod tvaru.
• Prilepenie s meniacimi sa bodmi pripojenia alebo dynamické prilepenie spája tvary pomocou ktoréhokoľvek bodu, ktorý je najvhodnejší.

Medzi dvomi tvarmi môže byť bodové aj dynamické pripojenie. V diagrame počítača a smerovača je napríklad dôležitý konkrétny bod pripojenia na tvare smerovača, a preto ide o bodové pripojenie, no konkrétny bod pripojenia na tvare počítača nie je podstatný, a preto je tu dynamické pripojenie.

V nasledujúcom diagrame je tvar A staticky prilepený k tvaru C a pri premiestnení tvaru C zostane spojnica z tvaru A pripojená k rovnakému bodu na tvare C. Naopak tvar B je dynamicky prilepený k tvaru C a spojnica z tvaru B sa premiestňuje k najbližšiemu bodu pripojenia na tvare C.

Zobrazenie alebo skrytie animácie
